Plaats van herkomst:
Wuhan China
Merknaam:
Springtek
Certificering:
ISO9001 RoHS FCC CE
Modelnummer:
S-qs4031m2k-CD

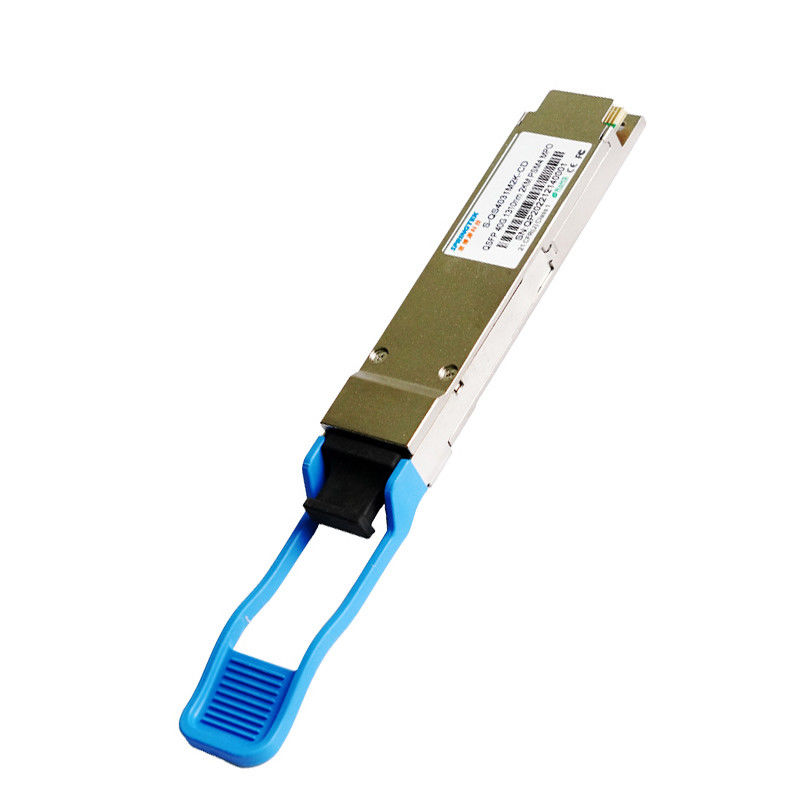

40G QSFP+ IR4 1310nm 2km PSM MPO het Compatibele single-mode Centrum van 40G Ethernet/Infiniband QDR, van Ddr en SDR/Data-
Het opdracht geven van tot informatie
| Artikelnummer | Productomschrijving |
| S-qs4031m2k-CD | QSFP+, 40Gbps, PSM4,1310nm, SM, MPO, 2km, 0ºC ~ +70ºC, met DDM |
Beschrijving
De Springtekqsfp+ 40G-PSM4 zendontvanger wordt ontworpen om aan de vereisten van de verbindingen van 40G ethernet over SMF tot 2km te voldoen. Het is volgzaam met QSFP+ MSA, IEEE 802.3ba. Het is rendabele, lage machtsconsumptie met één enkele 3.3V-voeding. Het wordt vervaardigd met alle-metaal en compacte groottehuisvesting voor superieure EMI prestaties.
Eigenschappen
Tot 11,2 Gbps datasnelheid per kanaal
De optische schakelaar van MPO (iec61754-7-1)
Lage machtsconsumptie 3.5W (max.)
Transmissielengte tot 2km
Zender met 4 kanaal1310nm DFB laser
Ontvanger met de fotodetector van de 4 kanaalspeld
Werkende gevaltemperatuur: 0 tot 70 °C
Volgzame RoHS (loodvrij)
Toepassingen
Schakelaarrouter en HBA
40G Ethernet
Infiniband QDR, Ddr en STR
Krachtige Backplane
Absolute Maximumclassificaties
| Parameter | Symbool | Min | Type | Maximum | Eenheid |
| Voedingvoltage | Vcc | 0 | 3.8 | V | |
| De Waaier van de opslagtemperatuur | Ts | -40 | 85 | °C | |
| Relatieve Vochtigheid - Opslag | RHS | 0 | 95 | % | |
| Relatieve Vochtigheid die - werken | RHO | 0 | 85 | % |
Geadviseerde Exploitatievoorwaarden
|
Elektrokenmerken
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Optische Kenmerken
| Parameter | Symbool | Min | Type | Maximum | Eenheid | Nota's | |
| Zenderkenmerken | |||||||
| Lasertype | DFB | ||||||
| Datasnelheid per steeg | - | - | 10.3125 | - | Gb/s | ||
| De Golflengten van het steegcentrum | λ0 | 1260 | 1360 | NM | |||
| De verhouding van de zij-wijzeafschaffing | SMSR | 30 | - | - | dB | ||
| Totale gemiddelde Lanceringsmacht | PT | - | - | 5 | dBm | ||
| Gemiddelde Lanceringsmacht, elke steeg | STEENBOLK | -8.2 | - | 0,5 | dBm | ||
| Optische Modulatieomvang, elke steeg | OMA | -5.2 | - | 2.0 | dBm | ||
| Verschil in lanceringsmacht tussen om het even welke twee stegen (OMA) | - | - | 5 | dB | |||
| Lanceringsmacht in OMA minus TDP, elke steeg | -4.8 | - | - | dBm | |||
| Uitstervenverhouding | ER | 3.5 | - | - | dB | ||
| De sanctie van de zenderverspreiding | TDP | - | - | 2.6 | dB | ||
| Gemiddelde Lanceringsmacht van VAN zender, elke steeg | POFF | - | - | -30 | dBm | ||
| Relatief Intensiteitslawaai | RIN | - | - | -128 | dB/Hz | ||
| De optische tolerantie van het terugkeerverlies | - | - | 12 | dB | |||
| Het maskerdefinitie van het zenderoog | Volgzaam aan IEEE802.3ba | ||||||
| Ontvangerskenmerken | |||||||
| Ontvangerstype | SPELD | ||||||
| De Golflengten van het steegcentrum | λ | 1260 | 1360 | NM | |||
| Het gemiddelde ontvangt macht, elke steeg | PIN1 | -12.6 | - | 2.3 | dBm | ||
| Schadedrempel | DT | 3 | - | - | dBm | ||
| Ontvangersgevoeligheid (OMA), elke (maximum) steeg | Sen1 | - | - | -12.6 | dBm | 1 | |
| LOS beweert | LOSA | -30 | - | - | dBm | ||
| LOS DE-beweert | LOSD | - | - | -15 | dBm | ||
| LOS Hysterese | LOSH | 0,5 | - | 6 | dB | ||
| Nota's | |||||||
| 1. BER=1E-12, met PRBS31@10.3125Gbps wordt gemeten dat | |||||||
Algemene Specificaties
| Speld | Symbool | Naam/Beschrijving | Nota's |
| 1 | GND | Grond | |
| 2 | Tx2n | Zender Omgekeerde Gegevensinvoer | |
| 3 | Tx2p | Zender niet-Omgekeerde Gegevensinvoer | |
| 4 | GND | Grond | |
| 5 | Tx4n | Zender Omgekeerde Gegevensinvoer | |
| 6 | Tx4p | Zender niet - Omgekeerde Gegevensinvoer | |
| 7 | GND | Grond | |
| 8 | ModselL | Uitgezochte module | |
| 9 | RetsetL | Het moduleterugstellen | |
| 10 | VCC Rx | +3.3V voedingontvanger | |
| 11 | SCL | periodieke interfaceklok met 2 draden | |
| 12 | SDA | periodieke interfacegegevens met 2 draden | |
| 13 | GND | Grond | |
| 14 | Rx3p | Ontvanger niet-Omgekeerde Gegevensoutput | |
| 15 | Rx3n | Ontvanger Omgekeerde Gegevensoutput | |
| 16 | GND | Grond | |
| 17 | Rx1p | Ontvanger niet-Omgekeerde Gegevensoutput | |
| 18 | Rx1n | Ontvanger Omgekeerde Gegevensoutput | |
| 19 | GND | Grond | |
| 20 | GND | Grond | |
| 21 | Rx2n | Ontvanger Omgekeerde Gegevensoutput | |
| 22 | Rx2p | Ontvanger niet-Omgekeerde Gegevensoutput | |
| 23 | GND | Grond | |
| 24 | Rx4n | Ontvanger Omgekeerde Gegevensoutput | |
| 25 | Rx4p | Ontvanger niet-Omgekeerde Gegevensoutput | |
| 26 | GND | Grond | |
| 27 | ModPrsL | Aanwezige module | |
| 28 | Internationaal | Onderbreek | |
| 29 | VCC Tx | +3.3V voedingzender | |
| 30 | VCC 1 | +3.3V voeding | |
| 31 | LPMode | Lage Machtswijze | |
| 32 | GND | Grond | |
| 33 | Tx3p | Zender niet-Omgekeerde Gegevensinvoer | |
| 34 | Tx3n | Zender Omgekeerde Gegevensinvoer | |
| 35 | GND | Grond | |
| 36 | Tx1p | Zender niet-Omgekeerde Gegevensinvoer | |
| 37 | Tx1n | Zender Omgekeerde Gegevensinvoer | |
| 38 | GND | Grond |
