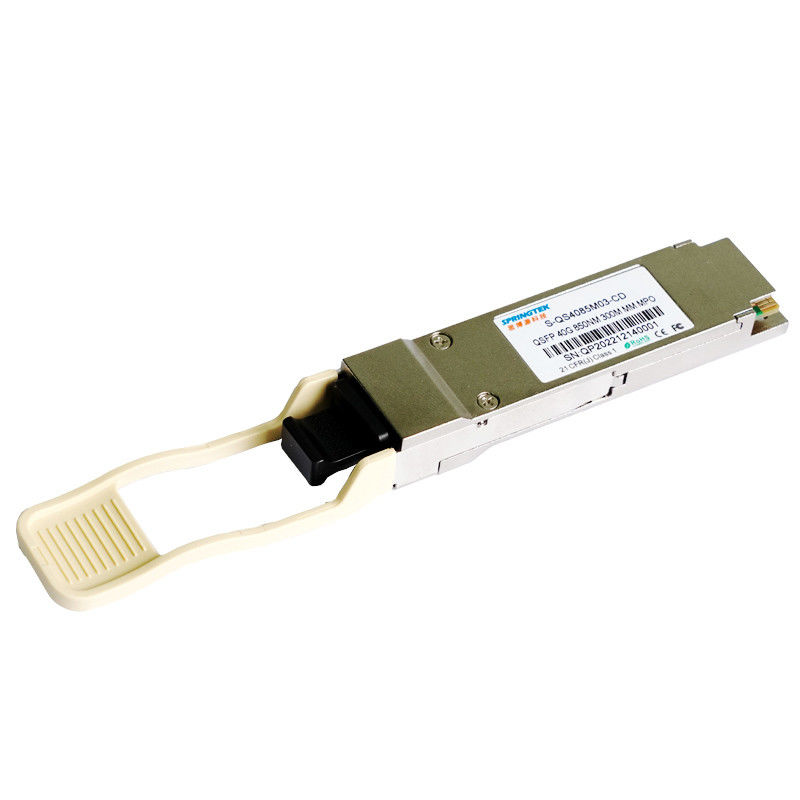

40Gbps compatibel SR 850nm 300m van Cisco QSFP+ Optische de Zendontvangermodule van MPO
Het opdracht geven van tot informatie
| Artikelnummer | Productomschrijving |
| S-qs4085m03-CD | QSFP+, 40Gbps, 850nm, MM., MPO, 300m, 0ºC~+70ºC, met DDM |
Beschrijving
De Springtek40g-esr4 QSFP+ zendontvanger wordt ontworpen om aan de vereisten van 40G ethernet met inbegrip van het uitbreken aan 10G-de verbindingen van SR over OM3 MMF tot 300m te voldoen. Het is volgzaam met QSFP+ MSA, IEEE 802.3ba. Het is rendabele, lage machtsconsumptie met één enkele 3.3V-voeding. Het wordt vervaardigd met alle-metaal en compacte groottehuisvesting voor superieure EMI prestaties.
Eigenschappen
Enige +3.3V-voeding
Werkende Temperatuur: 0 aan +70°C
Volgzame RoHS (loodvrij)
Toepassingen
40g-ib-QDR /20G-IB-DDR/10g-ib-STR InfniBand
Doorbraak aan 4 x 10gbase-SR
Absolute Maximumclassificaties
| Parameter | Symbool | Min | Type | Maximum | Eenheid |
| Voedingvoltage | Vcc | -0.5 | 4 | V | |
| De Waaier van de opslagtemperatuur | Ts | -40 | 85 | °C | |
| Relatieve Vochtigheid - Opslag | RHS | 0 | 95 | % | |
| Relatieve Vochtigheid die - werken | RHO | 0 | 85 | % |
Geadviseerde Exploitatievoorwaarden
| Parameter | Symbool | Min | Type | Maximum | Eenheid |
| Waaier van de geval de Werkende Temperatuur | Tc | 0 | - | 70 | °C |
| Voedingvoltage | Vcc | 3.14 | 3.3 | 3.46 | V |
| Totale Machtsconsumptie | P | - | - | 1.5 | W |
| Datasnelheid | BR | - | 10.3125 | - | Gbps |
Elektrokenmerken
| Parameter | Symbool | Min | Type | Maximum | Eenheid | Nota | ||
| De differentiële Schommeling van het Inputvoltage | VIN | 180 | - | 1200 | mV | |||
| Tx Differentiële Input Impendence | ZIN | - | 100 | - | Ω | |||
| Het differentiële verlies van de inputterugkeer | Per IEEE P802.3ba 86A.4.1.1 | dB | 10MHz aan 11.1GHz | |||||
| Verschil aan de terugkeerverlies van de gemeenschappelijk-wijzeinput | 10 | - | - | dB | 10MHz aan 11.1GHz | |||
| De Tolerantie van J2jitter | J2T | 0,17 | - | - | UI | Per IEEE P802.3ba 86A.4.1 | ||
| De Tolerantie van J9jitter | J9T | 0,29 | - | - | UI | |||
| Ontvangers Elektrokenmerken | ||||||||
| Parameter | Symbool | Min | Type | Maximum | Eenheid | |||
| De differentiële Schommeling van het outputvoltage | VOUT | 300 | - | 900 | mV | |||
| Rx Differentiële Output Impendence | ZOUT | - | 100 | - | Ω | |||
| Het differentiële verlies van de outputterugkeer | Per IEEE P802.3ba 86A.4.2.1 | dB | 10MHz aan 11.1GHz | |||||
| Gemeenschappelijk de terugkeerverlies van de wijzeoutput | Per IEEE P802.3ba 86A.4.2.2 | dB | 10MHz aan 11.1GHz | |||||
| De tijd van de outputovergang, 20% aan 80% | 28 | - | - | ps | Per IEEE P802.3ba 86A.4.2 | |||
| De output van J2jitter | J2O | - | - | 0,42 | UI | |||
| De output van J9jitter | J9O | - | - | 0,65 | UI | |||
Optische Kenmerken
| Parameter | Symbool | Min | Type | Maximum | Eenheid | Nota's |
| Zenderkenmerken | ||||||
| Lasertype | VCSEL | |||||
| Datasnelheid per steeg | - | - | 10.3125 | - | Gb/s | |
| Centrumgolflengte | λ | 840 | 850 | 860 | NM | |
| RMS Spectrale Breedte | ∆λ | - | - | 0,45 | NM | |
| Gemiddelde Lanceringsmacht, elke steeg | STEENBOLK | -7.5 | - | 0,5 | dBm | |
| Optische Modulatieomvang, elke steeg | OMA | -5.6 | - | 3 | dBm | |
| Verschil in lanceringsmacht tussen om het even welke twee stegen (OMA) | - | - | 4 | dB | ||
| Piekmacht, elke steeg | - | - | 4 | dBm | ||
| Uitstervenverhouding | ER | 3 | - | - | dB | |
| De sanctie van de zenderverspreiding | TDP | - | - | 3.5 | dB | 1 |
| - | - | 3.9 | dB | 2 | ||
| Gemiddelde Lanceringsmacht van VAN zender, elke steeg | POFF | - | - | -30 | dBm | |
| De optische tolerantie van het terugkeerverlies | - | - | 12 | dB | ||
| Het maskermarge van het zenderoog (Klapratio=5e-5 klappen/steekproef) | 5 | - | - | % | ||
| Ontvangerskenmerken | ||||||
| Ontvangerstype per steeg | SPELD | |||||
| Datasnelheid | - | 10.3125 | - | Gb/s | ||
| De gemiddelde macht bij ontvangt input, elke steeg | SPELD1 | - | -9.9 | 2.4 | dBm | |
| Schadedrempel | DT | 3.4 | - | - | dBm | |
| Ontvangersmacht (OMA), elke (maximum) steeg | - | - | 3 | dBm | ||
| Beklemtoonde Ontvangersgevoeligheid (OMA), elke (maximum) steeg | Sen1 | - | - | -7.5 | dBm | 3 |
| Unstressed Ontvangersgevoeligheid (OMA), elke (maximum) steeg | Sen2 | - | - | -11.1 | dBm | 4 |
| Piekmacht, elke (maximum) steeg | - | - | 4 | dBm | ||
| Ontvangersreflectiecoëfficiënt | RFL | - | - | -12 | dB | |
| LOS beweert | LOSA | -30 | - | - | dBm | |
| LOS DE-beweert | LOSD | - | - | -12 | dBm | |
| LOS Hysterese | LOSH | 0,5 | 3 | 5 | dB | |
| Nota's | ||||||
|
1. TDP is tot 100m OM3; 2. TDP is tot 300m OM4; 3. BER=1E-12, per IEEE802.3ae; 4. BER=1E-12, per IEEE802.3ae; |
||||||
