Plaats van herkomst:
Wuhan China
Merknaam:
Springtek
Certificering:
ISO9001 RoHS FCC CE
Modelnummer:
S-qs4031m2k-CD

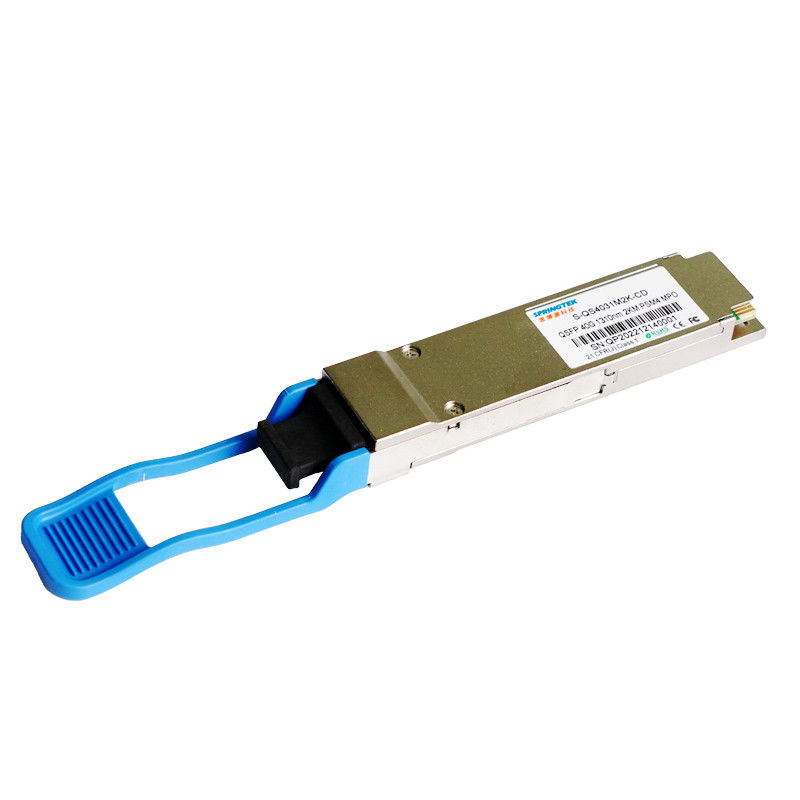

Nokia 40G 1310nm 2KM Compatibele Optische Moduleqsfp+ PSM4 MPO Zendontvanger
Het opdracht geven van tot informatie
| Artikelnummer | Productomschrijving |
|
S-qs4031m2k-CD |
QSFP+, 40Gbps, PSM4,1310nm, SM, MPO, 2km, 0ºC ~ +70ºC, met DDM |
Beschrijving
Springtek wordt zendontvanger van QSFP + 40G-PSM4-ontworpen om aan de vereisten van de verbindingen van 40G ethernet over SMF tot 2km te voldoen. Het is volgzaam met QSFP+ MSA, IEEE 802.3ba. Het is rendabele, lage machtsconsumptie met één enkele 3.3V-voeding. Het wordt vervaardigd met alle-metaal en compacte groottehuisvesting voor superieure EMI prestaties.
Eigenschappen
Toepassingen
Normen
Absolute Maximumclassificaties
| Parameter | Symbool | Min | Type | Maximum | Eenheid |
| Voedingvoltage | Vcc | 0 | 3.8 | V | |
| De Waaier van de opslagtemperatuur | Ts | -40 | 85 | °C | |
| Relatieve Vochtigheid - Opslag | RHS | 0 | 95 | % | |
| Relatieve Vochtigheid die - werken | RHO | 0 | 85 | % |
Geadviseerde Exploitatievoorwaarden
| Parameter | Symbool | Min | Type | Maximum | Eenheid |
| Waaier van de geval de Werkende Temperatuur | Tc | 0 | - | 70 | °C |
| Voedingvoltage | Vcc | 3.14 | 3.3 | 3.47 | V |
| Totale Machtsconsumptie | P | - | - | 3.5 | W |
| Datasnelheid per Steeg | BR | - | 10.3125 | - | Gbps |
Elektrokenmerken
| Zender Elektrokenmerken | ||||||
| Parameter | Symbool | Min | Type | Maximum | Eenheid | Nota |
| De differentiële Schommeling van het Inputvoltage | VIN | 200 | - | 800 | mV | |
| Tx Differentiële Input Impendence | ZIN | - | 100 | - | Ω | |
| Het differentiële verlies van de inputterugkeer | Per IEEE P802.3ba 86A.4.1.1 | dB | 10MHz aan 11.1GHz | |||
| Verschil aan de terugkeerverlies van de gemeenschappelijk-wijzeinput | 10 | - | - | dB | 10MHz aan 11.1GHz | |
| De Tolerantie van J2jitter | J2T | 0,17 | - | - | UI | Per IEEE P802.3ba 86A.4.1 |
| De Tolerantie van J9jitter | J9T | 0,29 | - | - | UI | |
| Ontvangers Elektrokenmerken | ||||||
| Parameter | Symbool | Min | Type | Maximum | Eenheid | |
| De differentiële Schommeling van het outputvoltage | VOUT | 400 | - | 850 | mV | |
| Rx Differentiële Output Impendence | ZOUT | - | 100 | - | Ω | |
| Het differentiële verlies van de outputterugkeer | Per IEEE P802.3ba 86A.4.2.1 | dB | 10MHz aan 11.1GHz | |||
| Gemeenschappelijk de terugkeerverlies van de wijzeoutput | Per IEEE P802.3ba 86A.4.2.2 | dB | 10MHz aan 11.1GHz | |||
| De tijd van de outputovergang, 20% aan 80% | 28 | - | - | ps | Per IEEE P802.3ba 86A.4.2 | |
| De output van J2jitter | J2O | - | - | 0,42 | UI | |
| De output van J9jitter | J9O | - | - | 0,65 | UI | |
Optische Kenmerken
| Parameter | Symbool | Min | Type | Maximum | Eenheid | Nota's | |
| Zenderkenmerken | |||||||
| Lasertype | DFB | ||||||
| Datasnelheid per steeg | - | - | 10.3125 | - | Gb/s | ||
| De Golflengten van het steegcentrum | λ0 | 1260 | 1360 | NM | |||
| De verhouding van de zij-wijzeafschaffing | SMSR | 30 | - | - | dB | ||
| Totale gemiddelde Lanceringsmacht | PT | - | - | 5 | dBm | ||
| Gemiddelde Lanceringsmacht, elke steeg | STEENBOLK | -8.2 | - | 0,5 | dBm | ||
| Optische Modulatieomvang, elke steeg | OMA | -5.2 | - | 2.0 | dBm | ||
| Verschil in lanceringsmacht tussen om het even welke twee stegen (OMA) | - | - | 5 | dB | |||
| Lanceringsmacht in OMA minus TDP, elke steeg | -4.8 | - | - | dBm | |||
| Uitstervenverhouding | ER | 3.5 | - | - | dB | ||
| De sanctie van de zenderverspreiding | TDP | - | - | 2.6 | dB | ||
|
Gemiddelde Lanceringsmacht van VAN zender, elke steeg |
POFF | - | - | -30 | dBm | ||
| Relatief Intensiteitslawaai | RIN | - | - | -128 | dB/Hz | ||
| De optische tolerantie van het terugkeerverlies | - | - | 12 | dB | |||
| Het maskerdefinitie van het zenderoog | Volgzaam aan IEEE802.3ba | ||||||
| Ontvangerskenmerken | |||||||
| Ontvangerstype | SPELD | ||||||
| De Golflengten van het steegcentrum | λ | 1260 | 1360 | NM | |||
| Het gemiddelde ontvangt macht, elke steeg | PIN1 | -12.6 | - | 2.3 | dBm | ||
| Schadedrempel | DT | 3 | - | - | dBm | ||
| Ontvangersgevoeligheid (OMA), elke (maximum) steeg | Sen1 | - | - | -12.6 | dBm | 1 | |
| LOS beweert | LOSA | -30 | - | - | dBm | ||
| LOS DE-beweert | LOSD | - | - | -15 | dBm | ||
| LOS Hysterese | LOSH | 0,5 | - | 6 | dB | ||
| Nota's | |||||||
| 1. BER=1E-12, met PRBS31@10.3125Gbps wordt gemeten dat | |||||||
