Plaats van herkomst:
Wuhan China
Merknaam:
Springtek
Certificering:
ISO9001 RoHS FCC CE
Modelnummer:
S-fp1055l40-CD

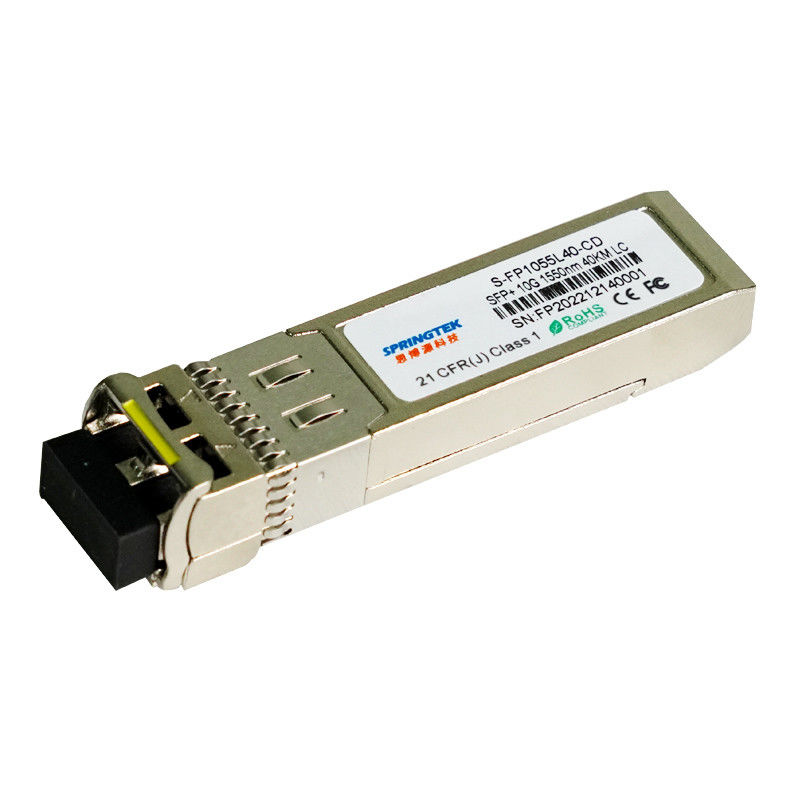

10Gbps 1550 NM 40 Optischede Zendontvangermodule vankmSFP+
Het opdracht geven van tot informatie
| Artikelnummer | Productomschrijving |
| S-fp1055l40-CD | SFP+, 10.3125Gbps, 1550nm, SM, 40km, 0ºC~+70ºC, met DDM |
Beschrijving
Wordt de Springtek1550nm gekoelde EML 10Gbps SFP+ zendontvanger ontworpen om optische gegevens in de verbindingen van 10G Ethernet over enige wijze optische vezel tot 40km over te brengen en te ontvangen.
Springtek 1550nm 40km SFP+-module elektrointerface is volgzaam aan de elektrospecificaties van SFI. De zenderinput en van de ontvangersoutput impedantie is 100 Ohms verschil. De gegevenslijnen zijn intern gekoppeld AC. De module verstrekt differentiële beëindiging en vermindert verschil tot gemeenschappelijke wijzeomzetting voor de beëindiging van het kwaliteitssignaal en lage EMI.
Eigenschappen
LC duplex optische interface
1550nm gekoelde EML-zender, SPELDontvanger
1.2G aan 11.3G-bitrate
Lage machtsconsumptie<1>
Tot 40km SMF lengte
Alle-metaalhuisvesting voor superieure EMI prestaties
De rendabele SFP+-oplossing, laat hogere havendichtheid en grotere bandbreedte toe
Werkende Temperatuur: 0 aan +70°C
Volgzame RoHS (loodvrij)
Toepassingen
CPRI
Andere optische verbindingen
Absolute Maximumclassificaties
| Parameter | Symbool | Min | Type | Maximum | Eenheid |
| Voedingvoltage | Vcc | -0.5 | 4 | V | |
| De Waaier van de opslagtemperatuur | Ts | -0 | 70 | °C | |
| Relatieve Vochtigheid - Opslag | RHS | 0 | 95 | % | |
| Relatieve Vochtigheid die - werken | RHO | 5 | 85 | % |
Geadviseerde Exploitatievoorwaarden
| Parameter | Symbool | Min | Type | Maximum | Eenheid |
| Waaier van de geval de Werkende Temperatuur | Tc | 0 | - | 70 | °C |
| Voedingvoltage | Vcc | 3,135 | 3.30 | 3,465 | V |
| Leveringsstroom | Icc | - | - | 450 | mA |
| Datasnelheid | BR | - | 10.3125 | 11.3 | Gbps |
Elektrokenmerken
| Zender Elektrokenmerken | |||||
| Parameter | Symbool | Min | Type | Maximum | Eenheid |
| De differentiële Schommeling van het Inputvoltage | VIN | 180 | 850 | mV | |
| Tx Differentiële Input Impendence | ZIN | - | 100 | - | Ω |
| De zender maakt Voltage onbruikbaar | VDIS | 2.0 | - | VCC +0,3 | V |
| De zender laat Voltage toe | VEN | 0 | - | 0,8 | V |
| TFAULT-Hoge Logica | VTFH | 2.0 | - | VCC | V |
| TFAULT-Lage Logica | VTFL | 0 | - | 0,8 | V |
| Ontvangers Elektrokenmerken | |||||
| Parameter | Symbool | Min | Type | Maximum | Eenheid |
| De differentiële Schommeling van het outputvoltage | VOUT | 300 | - | 850 | mV |
| Rx Differentiële Output Impendence | ZOUT | - | 100 | - | Ω |
| LOS beweert Voltage | VLOSA | 2.4 | - | VCC | V |
| LOS DE-beweert Voltage | VLOSD | V | - | V +0,4 | V |
Optische Kenmerken
| Parameter | Symbool | Min | Type | Maximum | Eenheid | Nota's |
| Zenderkenmerken | ||||||
| Lasertype | EML | |||||
| De Waaier van de centrumgolflengte | λ | 1530 | 1550 | 1565 | NM | |
| De zijverhouding van de Wijzeafschaffing | SMSR | 30 | - | - | dB | |
| Lancerings Optische Macht | Steenbolk | -2 | - | +4 | dBm | 1 |
| Optische Modulatieomvang | POMA | -2.1 | - | - | dBm | |
| Gemiddelde lanceringsmacht van VAN zender | POFF | - | - | -30 | dBm | |
| Uitstervenverhouding | ER | 8.5 | - | - | dB | |
| Zender en verspreidingssanctie | TDP | - | - | 3 | dB | |
| Relatief Intensiteitslawaai | RIN | - | - | -128 | dB/Hz | |
| Oogdiagram | Leeft IEEE802.3ae-oogmaskers wanneer na gefiltreerd | |||||
| Ontvangerskenmerken | ||||||
| Ontvangerstype | SPELD | |||||
| Werkende Centrale Golflengte | λ | 1260 | - | 1600 | NM | |
| Ontvangersgevoeligheid | Sen | - | - | -15.8 | dBm | 2 |
| Ontvangersoverbelasting | PSAT | -1 | - | - | dBm | |
| Ontvangersreflectiecoëfficiënt | RFL | - | - | -26 | dB | |
| LOS beweert | LOSA | -42 | - | - | dBm | |
| LOS DE-beweert | LOSD | - | - | -19 | dBm | |
| LOS Hysterese | LOSH | 0,5 | 3 | 5 | dB | |
| Nota's | ||||||
|
1. De gemiddelde machtscijfers zijn slechts informatief, per IEEE 802.3ae. 2. Gemeten met 231 - 1 PRBS@10.3125Gbps, ber-12<10> |
||||||
