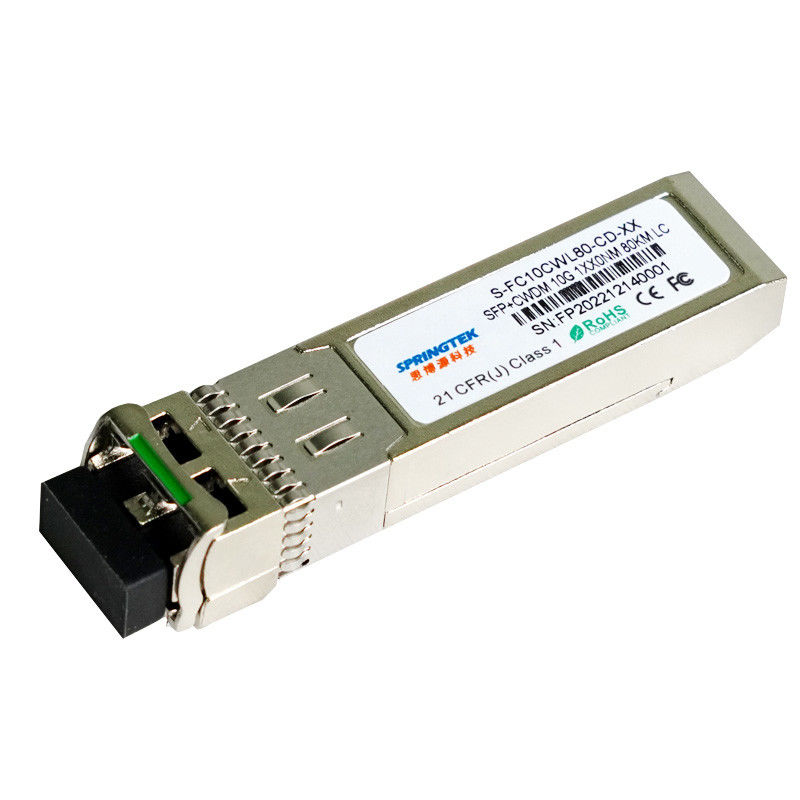

10 Gbps CWDM 80kmSFP + Optische Zendontvangermodule
Het opdracht geven van tot informatie
| Artikelnummer | Productomschrijving |
| S-FC10CWL70-CD-xx | SFP+, 10Gbps, CWDM, 1470nm~1570nm, SM, 80km, 0ºC~+70ºC, met DDM |
| S-FC10CWL80-CD-xx | SFP+, 10Gbps, CWDM, 1590nm~1610nm, SM, 70km, 0ºC~+70ºC, met DDM |
Beschrijving
De Springtek10g CWDM SFP+ zendontvangers zijn hoge prestaties, rendabele modules ondersteunend datasnelheid van 10Gbps en 80km transmissieafstand met SMF.
De zendontvanger bestaat uit drie secties: een Gekoelde die EML-laserzender, een APD-fotodiode met een trans-impedantievoorversterker wordt geïntegreerd (TIA) en MCU-controleeenheid. Alle modules stellen klasse I laser tevredenveiligheidsvoorschriften.
De zendontvangers zijn compatibel met Multi-Source Overeenkomst van SFP en sff-8472 digitale diagnostiekfuncties.
Eigenschappen
Heet-pluggable SFP+-voetafdruk
CWDM koelde EML-laser en APD-fotodiode, tot 80km voor SMF-transmissie
Volgzaam met SFP+ MSA en sff-8472 met duplexlc-vergaarbak
Enige +3.3V-voeding
Digitale Kenmerkende Controle in real time
Werkende gevaltemperatuur: 0 aan +70°C
Volgzame RoHS (loodvrij)
Toepassingen
10gbase-LR bij 10.3125Gbps
10gbase-LW bij 9.953Gbps
LTE-systemen
Andere optische verbindingen
Absolute Maximumclassificaties
| Parameter | Symbool | Min | Type | Maximum | Eenheid |
| Leveringsvoltage | Vcc | -0.5 | - | 4.5 | V |
| Opslagtemperatuur | Ts | -40 | - | +85 | °C |
| Werkende Vochtigheid | - | 5 | - | 85 | % |
Geadviseerde Exploitatievoorwaarden
| Parameter | Symbool | Min | Type | Maximum | Eenheid |
| Waaier van de geval de Werkende Temperatuur | Tc | 0 | +70 | °C | |
| Voedingvoltage | Vcc | 3,135 | 3.30 | 3,465 | V |
| Voedingstroom | Icc | 600 | mA | ||
| Datasnelheid | 1.0 | 10.3 | 10.7 | Gbps |
Optische en Elektrokenmerken
| Parameter | Symbool | Min | Typisch | Maximum | Eenheid | Nota's | |
| Zender | |||||||
| Centrumgolflengte | λc | λc-6.5 | λc | λc+6.5 | NM | ||
| Spectrale Breedte (- 20dB) | Δλ | 1 | NM | ||||
| De Verhouding van de zij-wijzeafschaffing | SMSR | 30 | - | dB | |||
| Gemiddelde Outputmacht | Steenbolk | 0 | +4.0 | dBm | 1 | ||
| Uitstervenverhouding | ER | 8.2 | dB | ||||
| Het Verschil van de gegevensinvoerschommeling | VIN | 180 | 850 | mV | 2 | ||
| Input Differentiële Impedantie | ZIN | 90 | 100 | 110 | Ω | ||
| TX maak onbruikbaar | Maak onbruikbaar | 2.0 | Vcc | V | |||
| Laat toe | 0 | 0,8 | V | ||||
| TX fout | Fout | 2.0 | Vcc | V | |||
| Normaal | 0 | 0,8 | V | ||||
| Ontvangerskenmerken | |||||||
| Centrumgolflengte | λc | 1450 | 1620 | NM | |||
| Ontvangersgevoeligheid | -23 | dBm | 3 | ||||
| Ontvangersoverbelasting | -7 | dBm | 3 | ||||
| LOS DE-beweert | LOSD | -24 | dBm | ||||
| LOS beweert | LOSA | -35 | dBm | ||||
| LOS Hysterese | 0,5 | dB | |||||
| De Schommelingsverschil van de gegevensoutput | Vout | 300 | 900 | mV | 4 | ||
| LOS | Hoog | 2.0 | Vcc | V | |||
| Laag | 0,8 | V | |||||
| Nota's: | |||||||
|
1. De optische macht wordt gelanceerd in SMF. 2. PECL-AC-Gekoppeld en geëindigde input, intern. 3. Gemeten met een PRBS 231 - 1 testpatroon @10312Mbps, BER ≤1×10-12. 4. Intern AC-Gekoppeld. |
|||||||
Timing en Elektro
| Parameter | Symbool | Min | Typisch | Maximum | Eenheid |
| Tx maakt ontkent Tijd onbruikbaar | t_on | 1 | Mej. | ||
| Tx maakt beweert Tijd onbruikbaar | t_off | 10 | µs | ||
| Tijd om, met inbegrip van het Terugstellen van Tx-Fout te initialiseren | t_init | 300 | Mej. | ||
| De Txfout beweert Tijd | t_fault | 100 | µs | ||
| Tx maakt aan het Terugstellen onbruikbaar | t_reset | 10 | µs | ||
| LOS beweert Tijd | t_loss_on | 100 | µs | ||
| LOS DE-beweert Tijd | t_loss_off | 100 | µs | ||
| Periodiek identiteitskaart-Kloktarief | f_serial_clock | 100 | 400 | KHz | |
| MOD_DEF (Hoog 0:2) - | VH | 2 | Vcc | V | |
| MOD_DEF (Laag 0:2) - | VL | 0,8 | V |
Diagnostiek
| Parameter | Waaier | Eenheid | Nauwkeurigheid | Kaliberbepaling |
| Temperatuur | 0 tot +70 | °C | ±3°C | Intern |
| Voltage | 3,0 tot 3,6 | V | ±3% | Intern |
| Bias Stroom | 0 tot 100 | mA | ±10% | Intern |
| TX macht | -5 tot +2 | dBm | ±3dB | Intern |
| RX macht | -16 tot -1 | dBm | ±3dB | Intern |
