Plaats van herkomst:
Wuhan China
Merknaam:
Springtek
Certificering:
ISO9001 RoHS FCC CE
Modelnummer:
S-fp1085l03-CD

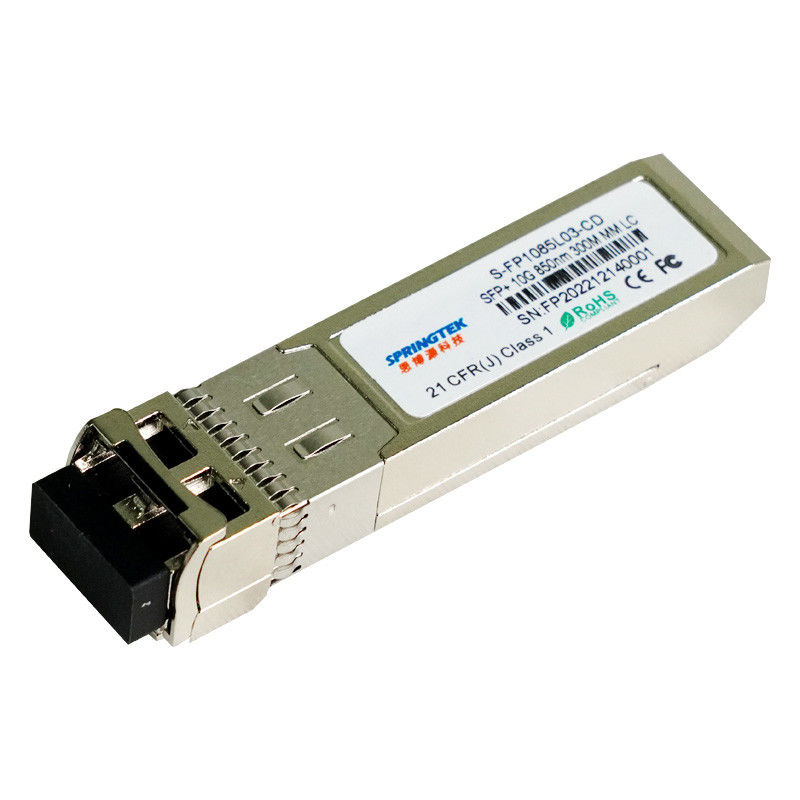

de Optische Zendontvanger van 10G SFP+SR, LC-schakelaar, 850nm voor maximaal 300m over MMF
Het opdracht geven van tot informatie
| Artikelnummer | Productomschrijving |
| S-fp1085l03-CD | SFP+, 10.3125Gbps, 850nm, SM, 300m, 0ºC~+70ºC, met DDM |
| S-fp1085l03-identiteitskaart | SFP+, 10.3125Gbps, 850nm, SM, 300m, -40ºC~+85ºC, met DDM |
Beschrijving
De Springtek850nm SFP+ zendontvanger wordt ontworpen om optische gegevens over multimode vezel voor 10G over te brengen en te ontvangen ethernet.
De module elektrointerface is volgzaam aan de elektrospecificaties van SFI. De zenderinput en van de ontvangersoutput impedantie is 100 Ohms verschil. De gegevenslijnen zijn intern gekoppeld AC. De module verstrekt differentiële beëindiging en vermindert verschil tot gemeenschappelijke wijzeomzetting voor de beëindiging van het kwaliteitssignaal en lage EMI.
Eigenschappen
de Laser van 850nm VCSEL en de detector van de SPELDfoto
Duplexlc-complian vergaarbak optische interface
Enige +3.3V-voeding
Heet -heet-pluggabl
AC koppeling van CML-signalen
Internationale Class1-verklaarde laserveiligheid
Werkende temperatuurwaaier:
DDMI-functie beschikbaar met intern gekalibreerde wijze
Commercieel: 0℃~+70℃
Volgzame RoHS (loodvrij)
Toepassingen
Vezelkanaal
Absolute Maximumclassificaties
| Parameter | Symbool | Min | Type | Maximum | Eenheid |
| Voedingvoltage | Vcc | -0.5 | 4 | V | |
| De Waaier van de opslagtemperatuur | Ts | -40 | 85 | °C | |
| Relatieve Vochtigheid - Opslag | RHS | 0 | 95 | % | |
| Relatieve Vochtigheid die - werken | RHO | 0 | 85 | % |
Geadviseerde Exploitatievoorwaarden
| Parameter | Symbool | Min | Type | Maximum | Eenheid |
| Waaier van de geval de Werkende Temperatuur | Tc | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Voedingvoltage | Vcc | 3.14 | 3.3 | 3.47 | V |
| Leveringsstroom | Icc | - | - | 300 | mA |
| Datasnelheid | BR | - | 10.3125 | - | Gbps |
Elektrokenmerken
| Zender Elektrokenmerken | |||||
| Parameter | Symbool | Min | Type | Maximum | Eenheid |
| De differentiële Schommeling van het Inputvoltage | VIN | 180 | - | 700 | mV |
| Tx Differentiële Input Impendence | ZIN | - | 100 | - | Ω |
| De zender maakt Voltage onbruikbaar | VDIS | 2.0 | - | VCC +0,3 | V |
| De zender laat Voltage toe | VEN | -0.3 | - | 0,8 | V |
| TFAULT-Hoge Logica | VTFH | 2.4 | - | VCC +0,3 | V |
| TFAULT-Lage Logica | VTFL | -0.3 | - | +0.4 | V |
| Ontvangers Elektrokenmerken | |||||
| Parameter | Symbool | Min | Type | Maximum | Eenheid |
| De differentiële Schommeling van het outputvoltage | VOUT | 300 | - | 850 | mV |
| Rx Differentiële Output Impendence | ZOUT | - | 100 | - | Ω |
| LOS beweert Voltage | VLOSA | 2.4 | - | VCC +0,3 | V |
| LOS DE-beweert Voltage | VLOSD | -0.3 | - | +0.4 | V |
Optische Kenmerken
| Parameter | Symbool | Min | Type | Maximum | Eenheid | Nota's | ||
| Zenderkenmerken | ||||||||
| Lasertype | Vriespunt | |||||||
| De Waaier van de centrumgolflengte | λ | 840 | 850 | 860 | NM | |||
| Spectrale Breedte RMS | Δλ | - | - | 0,45 | NM | |||
| Gemiddelde Lanceringsmacht van VAN zender | POFF | - | - | -30 | dBm | |||
| Lancerings Optische Macht | Steenbolk | -5 | - | -1 | dBm | 1 | ||
| Uitstervenverhouding | ER | 3.5 | - | - | dB | |||
| Relatief Intensiteitslawaai | RIN | - | - | -128 | dB/Hz | |||
| De optische Tolerantie van het Terugkeerverlies | - | - | 12 | dB | ||||
| Zender en Verspreidingssanctie | TDP | - | - | 3.9 | dB | |||
| Oogdiagram | Leeft IEEE802.3ae-oogmaskers wanneer na gefiltreerd | |||||||
| Ontvangerskenmerken | ||||||||
| Ontvangerstype | SPELD | |||||||
| Werkende Centrale Golflengte | λ | 840 | - | 860 | NM | |||
| Ontvangersgevoeligheid | Sen | - | - | -10 | dBm | 2 | ||
| Ontvangersoverbelasting | PSAT | 0,5 | - | - | dBm | |||
| Ontvangersreflectiecoëfficiënt | RFL | - | - | -12 | dB | |||
| LOS beweert | LOSA | -30 | - | - | dBm | |||
| LOS DE-beweert | LOSD | - | - | -17 | dBm | |||
| LOS Hysterese | LOSH | 0,5 | 3 | 5 | dB | |||
| Nota's | ||||||||
|
||||||||
