Plaats van herkomst:
Wuhan China
Merknaam:
Springtek
Certificering:
ISO9001 RoHS FCC CE
Modelnummer:
S-qp1a85m01-CD

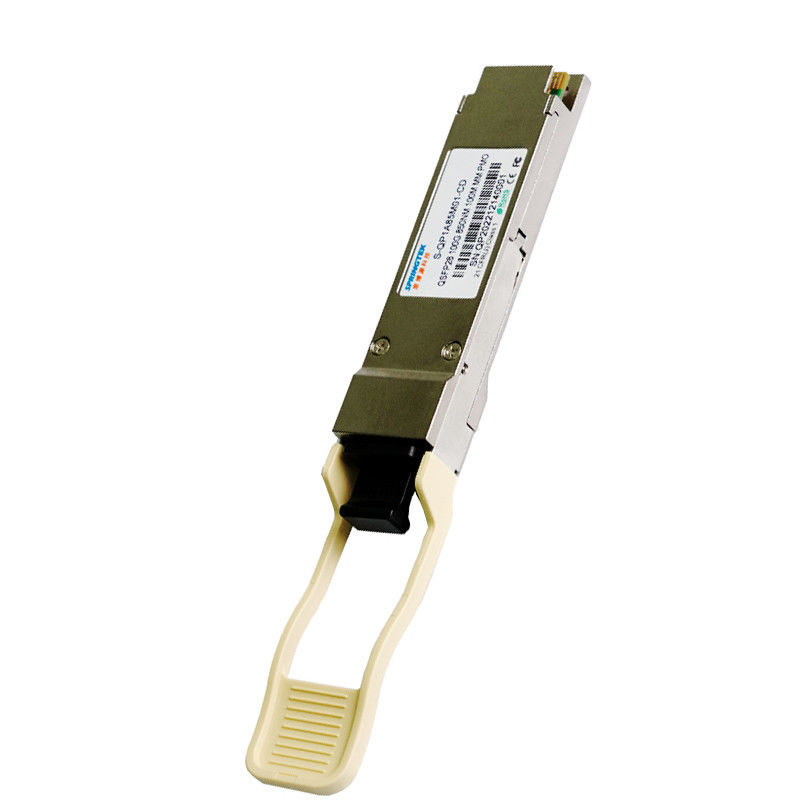

100G 850nm 100m gebruik van het de Modulesdatacentrum van OM4 het Optische, de Compatibele Zendontvanger van QSFP28 SR4
Het opdracht geven van tot informatie
| Artikelnummer | Productomschrijving |
| S-qp1a85m01-CD | QSFP28, 100Gbps, 850nm, MM., MPO, 100m, 0ºC~+70ºC, met DDM |
Beschrijving
De Springtek100gbase-sr4 QSFP28 zendontvanger wordt ontworpen om aan de vereisten van de verbindingen van 100G ethernet over MMF tot 100m te voldoen. Het is volgzaam met QSFP28 MSA, IEEE 802.3bm en caui-4. Het is rendabele, lage machtsconsumptie met één enkele 3.3V-voeding. Het wordt vervaardigd met alle-metaal en compacte groottehuisvesting voor superieure EMI prestaties.
Eigenschappen
Enige +3.3V-voeding
Werkende Temperatuur: 0 aan +70°C
Volgzame RoHS (loodvrij)
Toepassingen
Absolute Maximumclassificaties
| Parameter | Symbool | Min | Type | Maximum | Eenheid |
| Voedingvoltage | VCC | -0.5 | - | 4 | V |
| De Waaier van de opslagtemperatuur | TS | -40 | - | 85 | °C |
| Relatieve Vochtigheid - Opslag | RHS | 0 | - | 95 | % |
| Relatieve Vochtigheid die - werkt | RHO | 0 | - | 85 | % |
Geadviseerde Exploitatievoorwaarden
| Parameter | Symbool | Min | Type | Maximum | Eenheid |
| Waaier van de geval de Werkende Temperatuur | Tc | 0 | - | 70 | °C |
| Voedingvoltage | Vcc | 3.14 | 3.3 | 3.46 | V |
| Totale Machtsconsumptie | Pw | - | - | 2.5 | W |
| Datasnelheid | BR | - | 25.78125 | - | Gbps |
Elektrokenmerken
| Zender Elektrokenmerken | |||||||
| Parameter | Symbool | Min | Type | Maximum | Eenheid | ||
| De differentiële Schommeling van het Inputvoltage | VIN | 180 | - | 1000 | mV | ||
| Tx Differentiële Input Impendence | ZIN | - | 100 | - | Ω | ||
| Het differentiële verlies van de inputterugkeer | Per IEEE P802.3bm | dB | |||||
| Gemeenschappelijk de terugkeerverlies van de wijzeinput | Per IEEE P802.3bm | dB | |||||
| Ontvangers Elektrokenmerken | |||||||
| Parameter | Symbool | Min | Type | Maximum | Eenheid | ||
| De differentiële Schommeling van het outputvoltage | VOUT | 300 | - | 900 | mV | ||
| Rx Differentiële Output Impendence | ZOUT | - | 100 | - | Ω | ||
| Het differentiële verlies van de outputterugkeer | Per IEEE P802.3bm | dB | |||||
| Gemeenschappelijk de terugkeerverlies van de wijzeoutput | Per IEEE P802.3bm | dB | |||||
Optische Kenmerken
| Zenderkenmerken | ||||||
| Parameter | Symbool | Min | Type | Maximum | Eenheid | Nota's |
| Centrumgolflengte | λ | 840 | 850 | 860 | NM | |
| RMS Spectrale Breedte | ∆λ | - | - | 0,6 | NM | |
| Gemiddelde Lanceringsmacht, elke steeg | STEENBOLK | -8.4 | - | 2.4 | dBm | |
| Optische Modulatieomvang, elke steeg | OMA | -6.4 | - | 3 | dBm | |
|
Zender en verspreidingsoog sluiting (TDEC), elke steeg |
TDEC | 4.3 | dB | |||
| Uitstervenverhouding | ER | 2.0 | - | - | dB | |
| Gemiddelde Lanceringsmacht van VAN zender, elke steeg | POFF | - | - | -30 | dBm | |
| De optische tolerantie van het terugkeerverlies | ORL | - | - | 12 | dB | |
|
Het masker van het zenderoog DEFINITIE {X1, X2, X3, Y1, Y2, Y3} |
{0,23, 0,34, 0,43, 0,27, 0,35, 0,4} | |||||
| Ontvangerskenmerken | ||||||
| Parameter | Symbool | Min | Type | Maximum | Eenheid | Nota's |
| Ontvangersgolflengte | λ | 840 | 850 | 860 | NM | |
| De gemiddelde macht bij ontvangt input, elke steeg | PXPx | - 10.3 | - | 2.4 | dBm | |
| Beklemtoonde Ontvangersgevoeligheid in OMA | SRS | - | - | -5.2 | dBm | 1 |
| LOS beweert | LOSA | -30 | - | - | dBm | |
| LOS DE-beweert | LOSD | - | - | -13 | dBm | |
| LOS Hysterese | LOSH | 0,5 | dB | |||
| Ontvangersreflectiecoëfficiënt | Rfl | -12 | dB | |||
| Nota's | ||||||
| 1. Gemeten met een testpatroon van PRBS 231 -1, @25.78125Gb/s, BER<5e-5> | ||||||
