Plaats van herkomst:
Wuhan China
Merknaam:
Springtek
Certificering:
ISO9001 RoHS FCC CE
Modelnummer:
S-qp1al4l10-CD

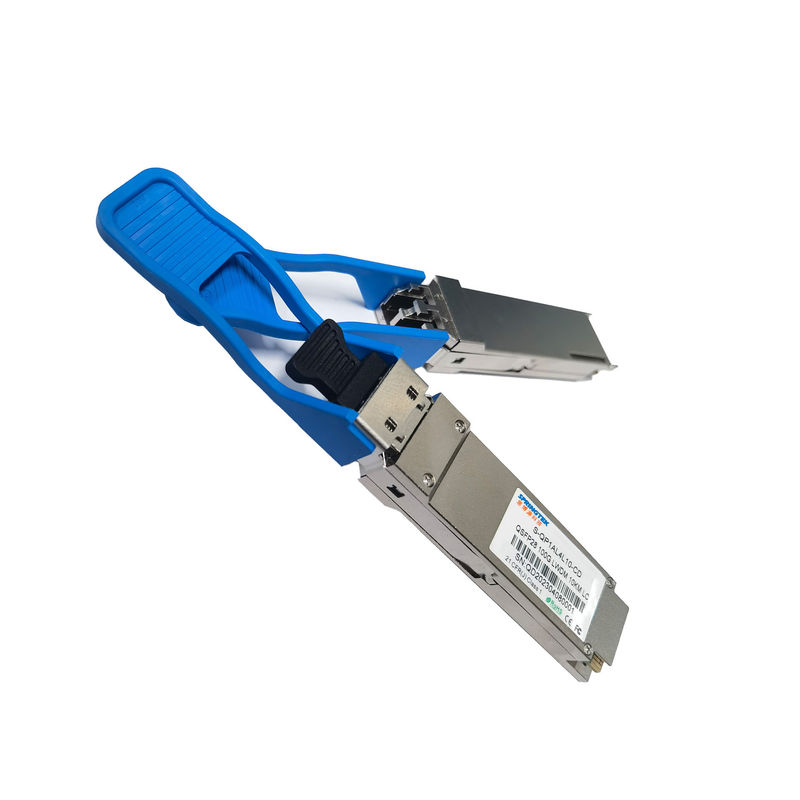

Alcatel Compatibele 100Gbps QSFP28 LR4 LWDM LC 10Km Optische Zendontvangermodule
Het opdracht geven van tot informatie
| Artikelnummer | Productomschrijving |
| S-qp1al4l10-CD |
QSFP28, 100Gbps, 1294 -1310 NM, SM, LC, 10km, 0ºC~+70ºC, met DDM, MAÏSKOLFstijl |
Beschrijving
De Springtek100gbase-lr4 QSFP28 zendontvanger wordt ontworpen om aan de vereisten van de verbindingen van 100G ethernet over SMF tot 10km te voldoen. Het is volgzaam met QSFP28 MSA, IEEE 802.3ba en IEEE 802.3bm. Het is rendabele, lage machtsconsumptie met één enkele 3.3V-voeding. De module heeft een gezamenlijk bitrate tot 103.1Gbps door van 4 onafhankelijke lan-WDM optische stegen, elke steeg simultaan over te seinen geschikt om 25.78125Gb/s meer dan 10km SMF over te brengen. Het wordt vervaardigd met alle-metaal en compacte groottehuisvesting voor superieure EMI prestaties.
Eigenschappen
Enige +3.3V-voeding
Werkende Temperatuur: 0 aan +70°C
Volgzame RoHS (loodvrij)
Toepassingen
Absolute Maximumclassificaties
| Parameter | Symbool | Min | Type | Maximum | Eenheid |
| Voedingvoltage | Vcc | -0.5 | 4 | V | |
| De Waaier van de opslagtemperatuur | Ts | -40 | 85 | °C | |
| Relatieve Vochtigheid - Opslag | RHS | 0 | 95 | % | |
| Relatieve Vochtigheid die - werken | RHO | 0 | 85 | % |
Geadviseerde Exploitatievoorwaarden
| Parameter | Symbool | Min | Type | Maximum | Eenheid |
| Waaier van de geval de Werkende Temperatuur | Tc | 0 | - | 70 | °C |
| Voedingvoltage | Vcc | 3.14 | 3.3 | 3.47 | V |
| Totale Machtsconsumptie | P | - | - | 3.5 | W |
| Datasnelheid | BR | - | 25.78125 | - | Gbps |
Elektrokenmerken
| Zender Elektrokenmerken | |||||
| Parameter | Symbool | Min | Type | Maximum | Eenheid |
| De differentiële Schommeling van het Inputvoltage | VIN | 180 | - | 900 | mV |
| Tx Differentiële Input Impendence | ZIN | - | 100 | - | Ω |
| Het differentiële verlies van de inputterugkeer | Per 100Gbase-LR4 | dB | |||
| Gemeenschappelijk de terugkeerverlies van de wijzeinput | Per 100Gbase-LR4 | dB | |||
| Ontvangers Elektrokenmerken | |||||
| Parameter | Symbool | Min | Type | Maximum | Eenheid |
| De differentiële Schommeling van het outputvoltage | VOUT | 300 | - | 850 | mV |
| Rx Differentiële Output Impendence | ZOUT | - | 100 | - | Ω |
| Het differentiële verlies van de outputterugkeer | Per 100Gbase-LR4 | dB | |||
| Gemeenschappelijk de terugkeerverlies van de wijzeoutput | Per 100Gbase-LR4 | dB | |||
Optische Kenmerken
| Parameter | Symbool | Min | Type | Maximum | Eenheid | Nota's | |
| Zenderkenmerken | |||||||
| Signalerend tarief per steeg | 25.78125 | GBd | 1 | ||||
| De golflengten van het steegcentrum (waaier) | λ | 1294.53 | - | 1296.59 | NM | ||
| 1299.02 | - | 1301.09 | |||||
| 1303.54 | - | 1305.63 | |||||
| 1308.09 | - | 1310.19 | |||||
| Totale Gemiddelde Lanceringsmacht | Steenbolk | - | - | 10.5 | dBm | ||
| Breng OMA per Steeg over | TxOMA | -1.3 | - | 4.5 | dBm | ||
| Gemiddelde Lanceringsmacht per Steeg | TXPx | -4.3 | - | 4.5 | dBm | ||
| Uitstervenverhouding | ER | 4 | - | - | dB | ||
| De verhouding van de Sidemodeafschaffing | SMSR | 30 | - | - | dB | ||
| Relatief Intensiteitslawaai | RIN | - | - | -130 | dB/Hz | ||
| De Reflectiecoëfficiënt van de zenderreflectiecoëfficiënt | - | - | -12 | dB | |||
|
Het maskerdefinitie van het zenderoog {X1, X2, X3, Y1, Y2, Y3} |
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} | 2 | |||||
| Ontvangerskenmerken | |||||||
| Signalerend tarief per steeg | 25.78125 | GBd | 3 | ||||
| De golflengten van het steegcentrum (waaier) | λ | 1294.53 | - | 1296.59 | NM | ||
| 1299.02 | - | 1301.09 | |||||
| 1303.54 | - | 1305.63 | |||||
| 1308.09 | - | 1310.19 | |||||
| Het gemiddelde ontvangt Macht per Steeg | RXPx | -10.6 | - | 4.5 | dBm | 4 | |
| Ontvangersgevoeligheid (OMA) per Steeg | Rxsens | - | - | -8.6 | dBm | ||
| Ontvangersreflectiecoëfficiënt | - | - | -26 | dB | |||
| LOS | Optisch DE-beweer | Pd | - | - | -11.6 | dBm | |
| Optisch beweer | Pa | -24 | - | - | |||
| LOS hysterese | 0,5 | - | - | dB | |||
| Nota's | |||||||
|
1. Zender die bij 25.78125Gbps elk kanaal in werking stellen. 2. Klapverhouding 5x10-5. 3. Ontvanger die bij 25.78125Gbps elk kanaal in werking stellen. 4. De machtswaarde en de machtsnauwkeurigheid zijn met alle kanalen. |
|||||||
