Plaats van herkomst:
Wuhan China
Merknaam:
Springtek
Certificering:
ISO9001 RoHS FCC CE
Modelnummer:
S-qp1ac31m2k-CD

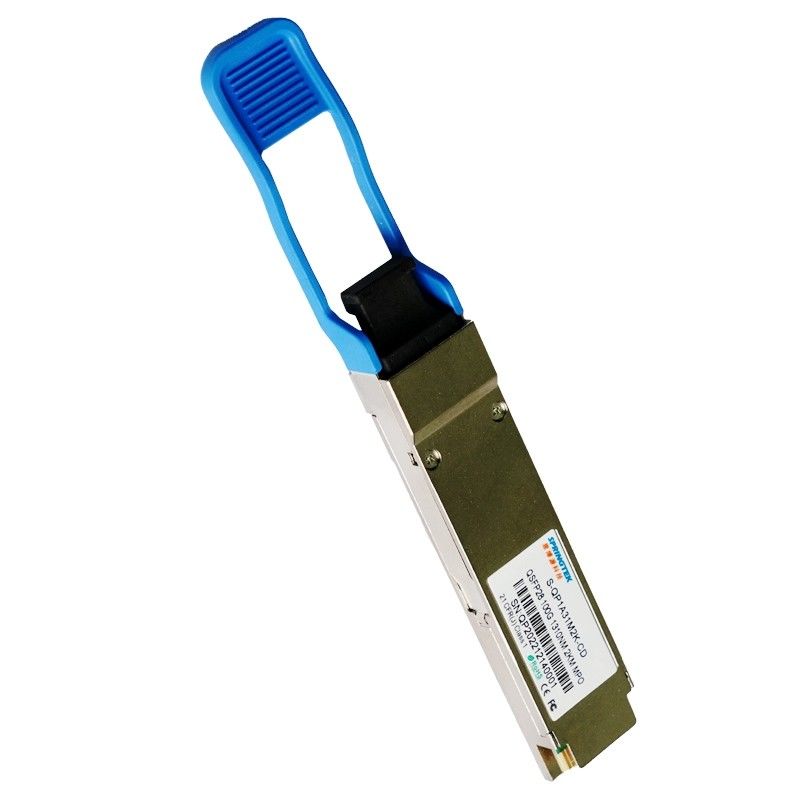

QSFP28 100G PSM4 1310nm 2km Compatibele Optische de Zendontvangermodule van MTP/MPO Cisco
Het opdracht geven van tot informatie
| Artikelnummer | Productomschrijving |
|
S-qp1ac31m2k-CD |
QSFP28, 100Gbps, PSM4,1310nm, SM, MPO, 2km, 0ºC~+70ºC, met DDM, |
Beschrijving
Optische die zendontvanger van de Springtek100g PSM4 QSFP28 de enige wijze voor optische communicatie toepassingen wordt ontworpen. Dit product verstrekt verhoogde havendichtheid, aanbiedend onafhankelijke vier breng en ontvang kanalen over, werkt Elk kanaal bij 25Gbps, resulterend in een geaggregeerde gegevenstarief van 100Gbps op 2km van enige wijzevezel, kan een kabel van het optische vezellint met een MTP/MPO-schakelaar in de QSFP28-modulevergaarbak worden gestopt, verzekeren de gidsspelden binnen de vergaarbak juiste groepering.
volgens de Multi-Source Overeenkomst van QSFP28 (MSA), kan de module door de two-wire periodieke interface van I2C worden beheerd. De zendermodule keurt elektroinputsignalen compatibel met de Gemeenschappelijke niveaus van de Wijzelogica (CML) goed, zijn Alle signalen van inputgegevens differentieel en intern geëindigd. De ontvangersmodule zet parallelle optische inputsignalen via een serie van de fotodetector in parallelle elektrooutputsignalen om. De de output elektrosignalen van de ontvangersmodule zijn ook voltage compatibel met niveaus de Gemeenschappelijke van de Wijzelogica (CML). Alle gegevenssignalen zijn differentieel en steunen datasnelheden tot 25Gb/s per kanaal.
Eigenschappen
Toepassingen
Normen
Absolute Maximumclassificaties
| Parameter | Symbool | Min | Type | Maximum | Eenheid |
| Voedingvoltage | Vcc | -0.5 | 4 | V | |
| De Waaier van de opslagtemperatuur | Ts | -40 | 85 | °C | |
| Relatieve Vochtigheid - Opslag | RHS | 0 | 95 | % | |
| Relatieve Vochtigheid die - werkt | RHO | 0 | 85 | % |
Geadviseerde Exploitatievoorwaarden
| Parameter | Symbool | Min | Type | Maximum | Eenheid |
| Waaier van de geval de Werkende Temperatuur | Tc | 0 | - | 70 | °C |
| Voedingvoltage | Vcc | 3.14 | 3.3 | 3.47 | V |
| Totale Machtsconsumptie | P | - | - | 3.5 | W |
| Datasnelheid | BR | - | 25.78125 | - | Gbps |
Elektrokenmerken
| Zender Elektrokenmerken | |||||
| Parameter | Symbool | Min | Type | Maximum | Eenheid |
| De differentiële Schommeling van het Inputvoltage | VIN | 180 | - | 900 | mV |
| Tx Differentiële Input Impendence | ZIN | - | 100 | - | Ω |
| Differentiële beëindigingswanverhouding | - | - | 10 | % | |
| Het differentiële verlies van de inputterugkeer | Per 100G CLR4 MSA | dB | |||
| Gemeenschappelijk de terugkeerverlies van de wijzeinput | Per 100G CLR4 MSA | dB | |||
| Ontvangers Elektrokenmerken | |||||
| Parameter | Symbool | Min | Type | Maximum | Eenheid |
| De differentiële Schommeling van het outputvoltage | VOUT | 300 | - | 1200 | mV |
| Rx Differentiële Output Impendence | ZOUT | - | 100 | - | Ω |
| Differentiële beëindigingswanverhouding | - | - | 10 | % | |
| Het differentiële verlies van de outputterugkeer | Per 100G CLR4 MSA | dB | |||
| Gemeenschappelijk de terugkeerverlies van de wijzeoutput | Per 100G CLR4 MSA | dB | |||
ptical Kenmerken
| Parameter | Symbool | Min | Type | Maximum | Eenheid | Nota's | |
| Zenderkenmerken | |||||||
| Signalerend tarief per steeg | 25.78125 | GBd | 1 | ||||
| De golflengten van het steegcentrum (waaier) | λ | 1260 | 1310 | 1355 | NM | ||
| Totale Gemiddelde Lanceringsmacht | Steenbolk | 9.5 | dBm | ||||
| Gemiddelde Lanceringsmacht per Steeg | TXPx | -6.5 | 2.5 | dBm | |||
| Uitstervenverhouding | ER | 3.5 | dB | ||||
| De verhouding van de Sidemodeafschaffing | SMSR | 30 | dB | ||||
| Gemiddelde lanceringsmacht weg per steeg | Poff | -30 | dB |
|
|||
|
Het Maskerdefinitie van het zenderoog {X1, X2, X3, Y1, Y2, Y3} |
{0,31, 0,4, 0,45, 0,34, 0,38, 0,4} | ||||||
| Ontvangerskenmerken | |||||||
| Signalerend tarief per steeg | 25.78125 | GBd | |||||
| De golflengten van het steegcentrum (waaier) | λ | 1260 | 1355 | NM | |||
| Gemiddelde ontvangersmacht, elke steeg | Rmax | 3.5 | dBm | ||||
|
Unstressed Ontvangersgevoeligheid (OMA) per Steeg |
Rxsens | -10.2 | dBm | 1 | |||
| De Macht van de inputverzadiging (Overbelasting) | Psat | 4.5 | dBm | ||||
| Ontvangersreflectiecoëfficiënt | Rr | -26 | dB | ||||
| LOS | Optisch DE-beweer | Pd | -12 | dBm | |||
| Optisch beweer | Pa | -18 | |||||
| Nota's | |||||||
|
|||||||
