Plaats van herkomst:
Wuhan China
Merknaam:
Springtek
Certificering:
ISO9001 RoHS FCC CE
Modelnummer:
S-qp1ac4l05-CD

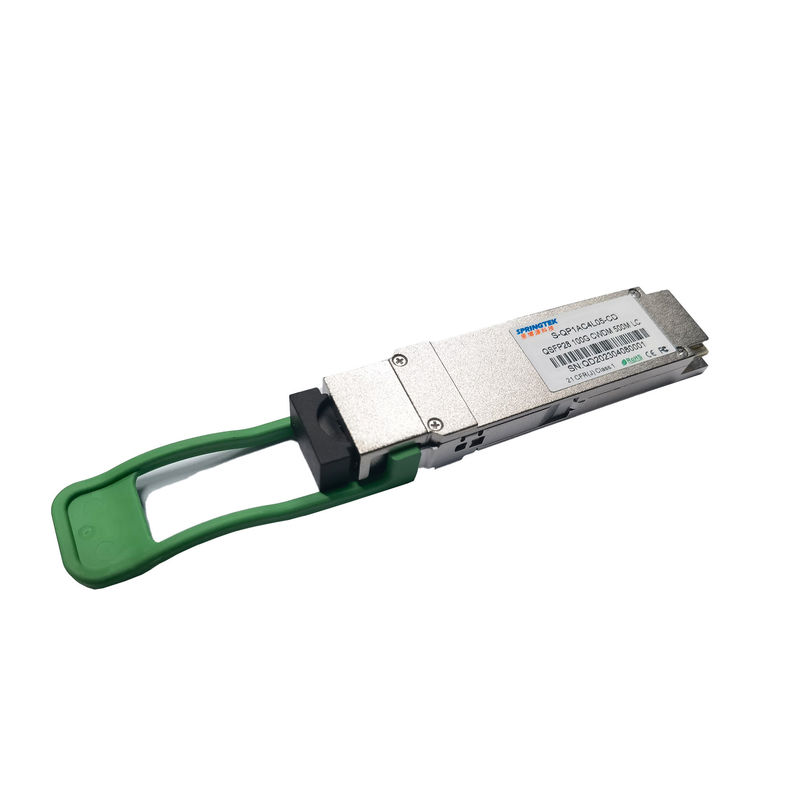

Compatibel Nokia QSFP28 LC 500m Optische de Zendontvangermodule 100Gbps van CWDM4
Het opdracht geven van tot informatie
| Artikelnummer | Productomschrijving |
| S-qp1ac4l05-CD |
QSFP28,100Gbps, 1271 -1331nm, SM, LC, 500m, 0ºC~+70ºC, met DDM, |
Beschrijving
Springtek 100Gbps CWDM4 QSFP28 voor 500m optische communicatie toepassingen wordt ontworpen die. Deze module bevat 4 steegdfb optische zender, 4 steeg het optische ontvanger en blok van het modulebeheer met inbegrip van 2 draad periodieke interfaces. De optische signalen worden simultaan overgeseind aan een single-mode vezel door een de industrie standaardlc schakelaar.
Eigenschappen
Toepassingen
Normen
Absolute Maximumclassificaties
Absolute Maximumclassificaties
| Parameter | Symbool | Min | Type | Maximum | Eenheid |
| Maximumleveringsvoltage | Vcc | 0 | 3.6 | V | |
| Opslagtemperatuur | Ts | -40 | 85 | ℃ | |
| Werkende Gevaltemperatuur | Tcase | -5 | 75 | ℃ | |
| Relatieve Vochtigheid | Relatieve vochtigheid | 0 | 85 | % |
Geadviseerde Exploitatievoorwaarden
| Parameter | Symbool | Min | Type | Maximum | Eenheid |
| Werkende Gevaltemperatuur | Tcase | 0 | 70 | ℃ | |
| Leveringsvoltage | VCC | 3,135 | 3.3 | 3,465 | V |
| Relatieve Vochtigheid | Relatieve vochtigheid | 5 | 85 | % | |
| Machtsdissipatie | PD | 3.5 | W | ||
| (Optische) datasnelheid | DRO | 4*25.78125 | Gbps | ||
| Datasnelheid (Elektro) | DRE | 4*25.78125 | Gbps |
Elektrokenmerken
| Zender Elektrokenmerken | |||||
| Parameter | Symbool | Min | Type | Maximum | Eenheid |
| Differentieel Voltage pk-pk | Vpp | 900 | mV | ||
| Input differentiële impedantie | Rin | 100 | Ohm | ||
| De differentiële Wanverhouding van de Beëindigingsweerstand | 10 | % | |||
| Ontvangers Elektrokenmerken | |||||
| Parameter | Symbool | Min | Type | Maximum | Eenheid |
| Output differentiële impedantie | Verpletter | 100 | Ohm | ||
| De differentiële Wanverhouding van de Beëindigingsweerstand | 10 | % | |||
| Differentieel outputvoltage | Vout, pp | 400 | 600 | 800 | mV |
Optische Kenmerken
| Parameters | Symbool | Min | Typisch | maximum | Eenheid | Nota |
| Zender | ||||||
| Signaalsnelheid per Steeg | BR | 25.78125 ± 100 p.p.m. | Gb/s | |||
| Breng golflengte over | λ0 | 1264.5 | 1271 | 1277.5 | NM | |
| λ1 | 1284.5 | 1291 | 1297.5 | NM | ||
| λ2 | 1304.5 | 1311 | 1317.5 | NM | ||
| λ3 | 1324.5 | 1331 | 1337.5 | NM | ||
| De Verhouding van de zij-wijzeafschaffing | SMSR | 30 | dB | |||
| Totale Gemiddelde Lanceringsmacht | Ptotal | 8.5 | dBm | |||
| Gemiddelde lanceringsmacht, elke steeg | Steenbolk | -6.5 | 2.5 | dBm | ||
| Optische Modulatieomvang (OMA), elke steeg | POMA | -4 | 2.5 | dBm | ||
| Lanceringsmacht WEG per steeg | -30 | dBm | ||||
| Zender en Verspreidingssanctie (TDP), elke steeg | TDP | 3.0 | dB | |||
| Uitstervenverhouding (ER) | ER | 3.5 | dB | |||
| Het maskerdefinitie van het zenderoog {X1, X2, X3, Y1, Y2, Y3} | {0,31, 0,40, 0,45, 0,34, 0,38, 0,4} | 1 | ||||
| Maskermarge | 15 | % | 1 | |||
| Ontvanger | ||||||
| Signalerende Snelheid per Steeg | BR | 25.78125 ± 100 p.p.m. | Gb/s | |||
| Ontvang golflengte | λ0 | 1264.5 | 1271 | 1277.5 | NM | |
| λ1 | 1284.5 | 1291 | 1297.5 | NM | ||
| λ2 | 1304.5 | 1311 | 1317.5 | NM | ||
| λ3 | 1324.5 | 1331 | 1337.5 | NM | ||
| Schadedrempel, elke steeg | 3.5 | dBm | ||||
| Het gemiddelde ontvangt macht, elke steeg | -10 | 4.5 | dBm | |||
| Ontvang macht, elke steeg (OMA) | 2.5 | dBm | 2 | |||
| Ontvangersreflectiecoëfficiënt | -26 | dB | ||||
| LOS beweert | -24 | -13.6 | dBm | |||
| LOS DE-beweert | -11.6 | dBm | ||||
| LOS Hysterese | 0,5 | 6 | dB | |||
