Plaats van herkomst:
Wuhan China
Merknaam:
Springtek
Certificering:
ISO9001 RoHS FCC CE
Modelnummer:
S-qp1al4l40-cd-OTU4

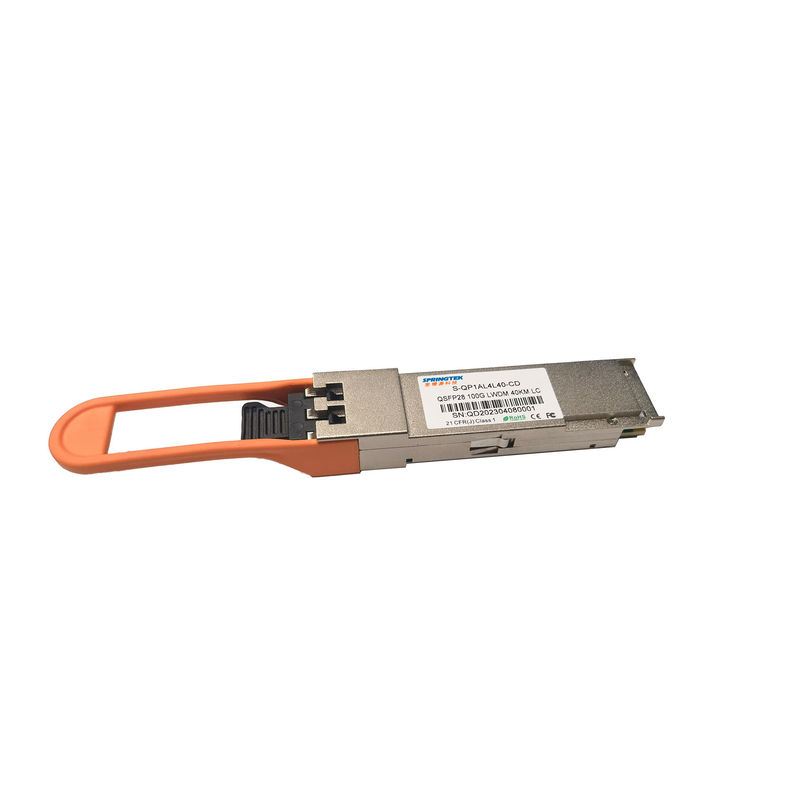

QSFP28 ER4 OTU4 Cisco Compatibele 100Gbps 1294 -1310nm 40Km Optische Zendontvangermodule
Het opdracht geven van tot informatie
| Artikelnummer | Productomschrijving |
|
S-qp1al4l40-cd-OTU4 |
QSFP28, 103.1~111.8Gb/s, 1294-1310nm, LC, 40km, OTU4, 0ºC~+70ºC, met DDM |
Beschrijving
Integreert de Springtek100g QSFP28 ER4 OTU4 optische Zendontvanger ontvanger en zenderweg op één module. In de transmit kant, worden vier stegen van periodieke gegevensstromen teruggekregen, retimed en overgegaan tot vier laserbestuurders. De laserbestuurders controleren 4WDM EML met centrumgolflengte van 1295,56 NM, 1300.05nm, 1304.58nm en 1309,14 NM. De optische signalen worden simultaan overgeseind aan enig – wijzevezel door een de industrie standaardlc schakelaar. In ontvang kant, optisch de-multiplexed de vier stegen van optische gegevensstromen door geïntegreerde optische de-multiplexer. Elke gegevensstroom wordt teruggekregen door een retimed versterker van APD en van de trans-impedantie. Deze module kenmerkt een heet-pluggable elektrointerface, een lage machtsconsumptie en periodieke interface met 2 draden.
Het Springtekproduct wordt ontworpen met vormfactor, optische/elektroverbinding en digitale kenmerkende interface volgens de Multi-Source Overeenkomst van QSFP28 (MSA) en volgzaam aan IEEE 802.3ba.
Eigenschappen
Toepassingen
Absolute Maximumclassificaties
| Parameter | Symbool | Min | Type | Maximum | Eenheid | Nota's |
| Voedingvoltage | Vcc | -0.5 | 3.6 | V | ||
| De Waaier van de opslagtemperatuur | Ts | -40 | 85 | °C | ||
| Relatieve Vochtigheid - Opslag | RHS | 5 | 95 | % | ||
| Gegevensinvoervoltage – Verschil | lVDIP-VDINl | - | - | 1.0 | V | |
| Het Voltage van de controleinput | VI | -0.3 | - | Vcc+0.5 | V | |
| De Stroom van de controleoutput | IO | -20 | - | 20 | mA |
Geadviseerde Exploitatievoorwaarden
| Parameter | Symbool | Min | Type | Maximum | Eenheid | Nota's |
| Waaier van de geval de Werkende Temperatuur | Tc | 0 | - | 70 | °C | |
| Voedingvoltage | Vcc | 3.14 | 3.3 | 3.47 | V | |
| Totale Machtsconsumptie | PD | - | - | 4.5 | W | |
| Onmiddellijke piekstroom bij hete stop | ICC_IP | - | - | 1800 | mA | |
| Aanhoudende piekstroom bij hete stop | ICC_SP | - | - | 1485 | mA | |
| Maximummachtsdissipatie, Lage Machtswijze | PDLP | - | - | 1.5 | W | |
| Gezamenlijk Bitrate | ABR | - | 103,125 | 111.8 | Gb/s | |
| Datasnelheid per Steeg | DRL | - | 25.78125 | - | Gb/s | |
| Hoge het Voltage van de controleinput | VIH | VCC*0.7 | - | VCC+0.3 | V | |
| Lage het Voltage van de controleinput | VIL | -0.3 | - | VCC+0.3 | V | |
| De Kloktarief van de twee Draad Periodieke Interface | - | - | - | 400 | kHz | |
| De Tolerantie van het voedinglawaai | - | - | - | 66 | mVpp | 10 Herz -10 Mhz |
| De Outputlading van Rx Differentiële Gegevens | - | - | 100 | - | ohms | |
| Werkende Afstand | - | 2 | - | 40 | km | Met FEC |
Elektrospecificaties
| Zender (Ingevoerde Module) | ||||||
| Parameter | Symbool | Min | Type | Maximum | Eenheid | Nota's |
| Differentiële Gegevensinvoeromvang | VIN, PP | 95 | - | 900 | mVpp | |
| Differentiële Beëindigingswanverhouding | - | - | 10 | % | ||
| LPMode, het Terugstellen en ModSelL | VIL | -0.3 | - | 0,8 | V | |
| VIH | 2 | - | VCC+0.3 | V | ||
| Ontvanger (Moduleoutput) | ||||||
| De differentiële Omvang van de Gegevensoutput | VOUT, PP | 250 | - | 900 | mVpp | |
| Differentiële Beëindigingswanverhouding | - | - | % | |||
| De Tijd van de outputstijging/Daling, 20%~80% | RT | 9.5 | - | 10 | ps | |
| ModPrsL en Internationaal | Volume | 0 | - | 0,4 | V | IOL =4mA |
| VOH | Vcc-0,5 | - |
VCC+0.3
|
V | IOL =4mA | |
ptical Kenmerken
| Zenderkenmerken | ||||||
| Parameter | Symbool | Min | Type | Maximum | Eenheid | Nota's |
| De golflengten van het steegcentrum (waaier) | λ | 1294.53 | 1295.56 | 1296.59 | NM | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| De zijverhouding van de Wijzeafschaffing | SMSR | 30 | - | - | dB | |
| Totale Gemiddelde Optische Lanceringsmacht, 100GE | STEENBOLK | - | - | 12.5 | dBm | |
| Gemiddelde Lanceringsmacht, elke steeg, 100GE | POUTL | -2.5 | - | 6.5 | dBm | |
| Totale Gemiddelde Optische Lanceringsmacht, OTU4 | - | - | 11.1 | dBm | ||
| Gemiddelde Optische Lanceringsmacht per Steeg, OTU4 | POUTL | 0,6 | - | 5.1 | dBm | |
| Gemiddelde Lanceringsmacht van VAN zender, elke steeg | POUT_OFF | - | - | -30 | dBm | |
| Uitstervenverhouding | ER | 7 | - | - | dB | |
| Optische Modulatieomvang (OMA) per Steeg, 100GE | OMA | 0,5 | - | 6.5 | dBm | |
| Lanceringsmacht in OMA minus TDP per Steeg, 100GE | Oma-TDP | -0.5 | - | - | dBm | |
| Verschil in lanceringsmacht tussen om het even welke twee stegen (Gemiddelde en OMA) | DT_OMA | - | - | 4 | dB | |
| Zender en Verspreidingssanctie, 100GE | TDP | - | - | 3 | dB | |
| Optische Wegsanctie, OTU4 | OPP | - | - | 1.5 | dB | |
| De optische Tolerantie van het Terugkeerverlies | ORLT | 20 | - | - | dB | |
| Optisch Oogmasker, 100GE | Volgzaam met IEEE 802.3ba-2010 | 1 | ||||
| Optisch Oogmasker, OTU4 | Volgzaam met itu-t G.695 | 2 | ||||
| Zenderreflectiecoëfficiënt | RT | - | - | -26 | dB | |
| Ontvangerskenmerken | ||||||
| Parameter | Symbool | Min | Type | Maximum | Eenheid | Nota's |
| De golflengten van het steegcentrum (waaier) | λ | 1294.53 | 1295.56 | 1296.59 | NM | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| Ontvangersgevoeligheid (OMA), elke steeg, 100GE | - | - | - | -18.5 | dBm | 3 |
| Ontvangersgevoeligheid (Gemiddelde Macht) per Steeg, OTU4 | - | - | - | -18.99 | dBm | 4 |
| Beklemtoonde ontvangersgevoeligheid (OMA), per Steeg, 100GE | - | - | - | -16 | dBm | |
| Beklemtoond Oog J2 Jitter | - | - | 0,33 | - | UI | |
| Beklemtoond Oog J4 Jitter | - | 0,48 | - | UI | ||
| De verticale Sanctie van de Oogsluiting | - | - | 2.5 | - | dB | |
| SRS-DE DEFINITIE VAN HET OOGmasker {X1, X2, X3, Y1, Y2, Y3} | {0,39, 0,5, 0,5, 0,39, 0,39, 0,4} | |||||
| Schadedrempel, elke steeg | Speld, schade | -2.5 | - | - | dBm | |
| Het gemiddelde ontvangt Macht per Steeg | - | -20.5 | - | -3.5 | dBm | |
|
Ontvang Macht in OMA per Steeg, Overbelasting |
OMA | - | - | -3.5 | dBm | |
| Ontvangersreflectiecoëfficiënt | RT | - | - | -26 | dB | |
|
Nota's 1. Gemeten met een testpatroon @25.78 Gb/s. van PRBS 231-1. 2. Gemeten met een testpatroon @27.95 Gb/s van PRBS 231-1 3. Gemeten met een prbs231-1 testpatroon @25.78Gbps, ber≦5e-5 4. Gemeten met een prbs231-1 testpatroon @27.95Gbps, ber≦1.8e-4. |
||||||
