Plaats van herkomst:
Wuhan China
Merknaam:
Springtek
Certificering:
ISO9001 RoHS FCC CE
Modelnummer:
S-qp1al4l10-cd-OTU

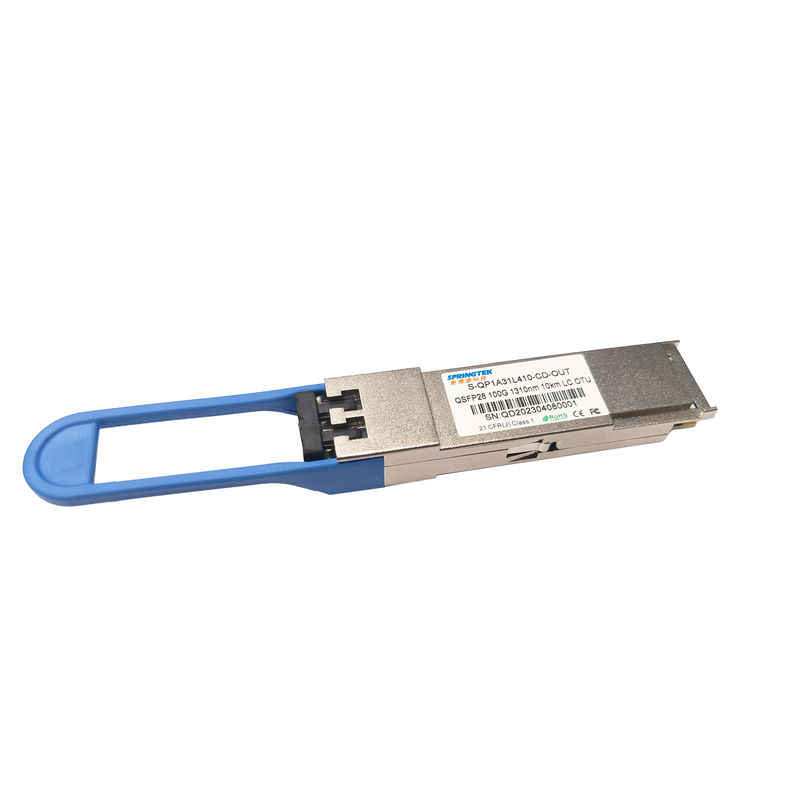

100Gbps Cisco 10Km OTU4 QSFP28 LR4 1294 Compatibele Optische de Zendontvangermodule van -1310nm LC
Het opdracht geven van tot informatie
| Artikelnummer | Productomschrijving |
|
S-qp1al4l10-cd-OTU4 |
QSFP28, 100G/112Gbps, 1294 -1310 NM, OTU4, LC, 10km, 0ºC~+70ºC, met DDM, |
Beschrijving
Springtek100gbase QSFP28-LR4-OTU4 wordt ontworpen voor 10km optische communicatie toepassingen. Deze module contains4-steeg DFB optische zender, 4 steeg het optische ontvanger en blok van het modulebeheer met inbegrip van 2 draad periodieke interfaces. De optische signalen worden simultaan overgeseind aan een single-mode vezel door een de industrie standaardlc schakelaar.
Eigenschappen
Toepassingen
Absolute Maximumclassificaties
| Parameter | Symbool | Min | Type | Maximum | Eenheid |
| Voedingvoltage | Vcc | -0.5 | 4 | V | |
| De Waaier van de opslagtemperatuur | Ts | -40 | 85 | °C | |
| Relatieve Vochtigheid - Opslag | RHS | 0 | 95 | % | |
| Relatieve Vochtigheid die - werken | RHO | 0 | 85 | % |
Geadviseerde Exploitatievoorwaarden
| Parameter | Symbool | Min | Type | Maximum | Eenheid |
| Waaier van de geval de Werkende Temperatuur | Tc | 0 | - | 70 | °C |
| Voedingvoltage | Vcc | 3.14 | 3.3 | 3.47 | V |
| Totale Machtsconsumptie | P | - | - | 3.5 | W |
| Datasnelheid | BR | - | 27.9525 | - | Gbps |
Elektrokenmerken
| Zender Elektrokenmerken | |||||
| Parameter | Symbool | Min | Type | Maximum | Eenheid |
| De differentiële Schommeling van het Inputvoltage | VIN | 180 | - | 900 | mV |
| Tx Differentiële Input Impendence | ZIN | - | 100 | - | Ω |
| Het differentiële verlies van de inputterugkeer | Per 100Gbase-LR4 | dB | |||
| Gemeenschappelijk de terugkeerverlies van de wijzeinput | Per 100Gbase-LR4 | dB | |||
| Ontvangers Elektrokenmerken | |||||
| Parameter | Symbool | Min | Type | Maximum | Eenheid |
| De differentiële Schommeling van het outputvoltage | VOUT | 300 | - | 850 | mV |
| Rx Differentiële Output Impendence | ZOUT | - | 100 | - | Ω |
| Het differentiële verlies van de outputterugkeer | Per 100Gbase-LR4 | dB | |||
| Gemeenschappelijk de terugkeerverlies van de wijzeoutput | Per 100Gbase-LR4 | dB | |||
Optische Kenmerken
| Parameter | Symbool | Min | Type | Maximum | Eenheid | Nota's | |
| Zenderkenmerken | |||||||
| Signalerend tarief per steeg | 27.9525± 100 p.p.m. | GBd | 1 | ||||
| De golflengten van het steegcentrum (waaier) | λ | 1294.53 | - | 1296.59 | NM | ||
| 1299.02 | - | 1301.09 | |||||
| 1303.54 | - | 1305.63 | |||||
| 1308.09 | - | 1310.19 | |||||
| Totale Gemiddelde Lanceringsmacht | Steenbolk | - | - | 10.5 | dBm | ||
| Breng OMA per Steeg over | TxOMA | -1.3 | - | 4.5 | dBm | ||
| Gemiddelde Lanceringsmacht per Steeg | TXPx | -0.6 | - | 4 | dBm | ||
| Uitstervenverhouding | ER | 4 | - | - | dB | ||
| De verhouding van de Sidemodeafschaffing | SMSR | 30 | - | - | dB | ||
| Relatief Intensiteitslawaai | RIN | - | - | -130 | dB/Hz | ||
| De Reflectiecoëfficiënt van de zenderreflectiecoëfficiënt | - | - | -12 | dB | |||
|
Het maskerdefinitie van het zenderoog {X1, X2, X3, Y1, Y2, Y3} |
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} | 2 | |||||
| Ontvangerskenmerken | |||||||
| Signalerend tarief per steeg | 27.9525± 100 p.p.m. | GBd | 3 | ||||
| De golflengten van het steegcentrum (waaier) | λ | 1294.53 | - | 1296.59 | NM | ||
| 1299.02 | - | 1301.09 | |||||
| 1303.54 | - | 1305.63 | |||||
| 1308.09 | - | 1310.19 | |||||
| Het gemiddelde ontvangt Macht per Steeg | RXPx | -8.6 | - | 4.5 | dBm | 4 | |
| Ontvangersgevoeligheid (OMA) per Steeg | Rxsens | - | - | -8.4 | dBm | ||
| Ontvangersreflectiecoëfficiënt | - | - | -26 | dB | |||
| LOS | Optisch DE-beweer | Pd | - | - | -11.6 | dBm | |
| Optisch beweer | Pa | -24 | - | - | |||
| LOS hysterese | 0,5 | - | 6 | dB | |||
| Nota's | |||||||
|
1. Zender die bij 25.78125Gbps elk kanaal in werking stellen. 2. Klapverhouding 5x10-5. 3. Ontvanger die bij 25.78125Gbps elk kanaal in werking stellen. 4. De machtswaarde en de machtsnauwkeurigheid zijn met alle kanalen. |
|||||||
