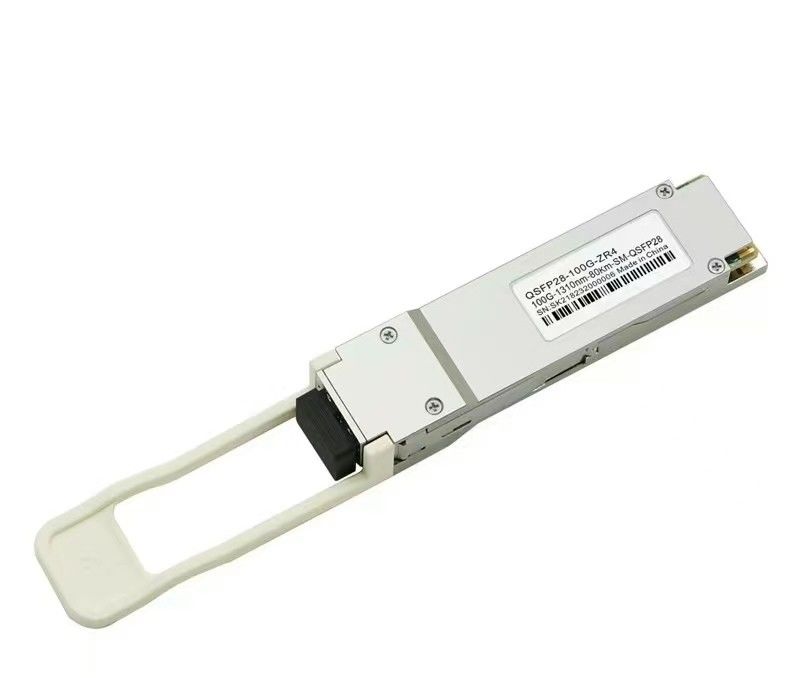

Compatibel 100Gbps QSFP28 Zr 1294 -1310nm 80Km van Cisco Optische Zendontvangermodule
Het opdracht geven van tot informatie
| Artikelnummer | Productomschrijving |
| S-qp1al4l80-CD | QSFP28, 100Gbps, ZR4,1294-1310nm, SM, LC, 80km, 0ºC~+70ºC, met DDM |
Beschrijving
Springtek 100G QSFP28 ZR4 wordt ontworpen voor 80km optische communicatie toepassingen. Deze module bevat 4 - steeg optische zender, 4 steeg het optische ontvanger en blok van het modulebeheer met inbegrip van 2 draad periodiek intergezicht. De optische signalen worden simultaan overgeseind aan een single-mode vezel door een de industrie standaardlc schakelaar.
Eigenschappen
Toepassingen
Absolute Maximumclassificaties
| Parameter | Symbool | Min | Type | Maximum | Eenheid |
| Voedingvoltage | Vcc | -0.3 | 3.6 | V | |
| De Waaier van de opslagtemperatuur | Ts | -40 | 85 | °C | |
| Relatieve Vochtigheid | Relatieve vochtigheid | 15 | 85 | % | |
| Schadedrempel, elke steeg | THd | 6.5 | dBm |
Geadviseerde Exploitatievoorwaarden
| Parameter | Symbool | Min | Type | Maximum | Eenheid |
| Waaier van de geval de Werkende Temperatuur | Tc | 0 | - | 70 | °C |
| Voedingvoltage | Vcc | 3.14 | 3.3 | 3.47 | V |
| Verbindingsafstand met G.652 | P | - | - | 80 | km |
| Datasnelheid | BR | - | 25.78125 | - | Gbps |
Elektrokenmerken
| Parameter | Symbool | Min | Type | Maximum | Eenheid | Nota |
| Machtsdissipatie | 6.5 | W | ||||
| Leveringsstroom | Icc | 1.8759 | A | Regelmatige staat | ||
| Zender | ||||||
| Datasnelheid, elke steeg | 25.78125 | Gbps | ||||
| Differentieel Voltage pk-pk | Vpp | 900 | mV | Bij 1 Mhz | ||
| Gemeenschappelijk Wijzevoltage | Vcm | -350 | 2850 | mV | ||
| Overgangstijd | Trise/Tfall | 10 | ps | 20%~80% | ||
| De differentiële Wanverhouding van de Beëindigingsweerstand | 10 | % | ||||
| Oogbreedte | EW15 | 0,46 | UI | |||
| Ooghoogte | EH15 | 95 | mV | |||
| Ontvanger | ||||||
| Datasnelheid, elke steeg | 25.78125 | Gbps | ||||
| De differentiële Wanverhouding van de Beëindigingsweerstand | 10 | % | Bij 1 Mhz | |||
| De differentiële schommeling van het outputvoltage | Vout, pp | 900 | mV | |||
| Gemeenschappelijk Wijzelawaai, RMS | Vrms | 17.5 | mV | |||
| Overgangstijd | Trise/Tfall | 12 | ps | 20%~80% | ||
| Oogbreedte | EW15 | 0,57 | UI | |||
| Ooghoogte | EH15 | 228 | mV | |||
Optische Kenmerken
| Parameter | Symbool | Min | Type | Maximum | Eenheid | Nota's |
| Zenderkenmerken | ||||||
| Signalerend tarief per steeg | 25.78125 | GBd | 1 | |||
| De golflengten van het steegcentrum (waaier) | λ | 1294.53 | 1295.56 | 1296.59 | NM | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| De zijverhouding van de Wijzeafschaffing | SMSR | 30 | - | - | dB | |
| Totale Gemiddelde lanceringsmacht | PTOTAL | 8.0 | 12.5 | dBm | ||
| Gemiddelde Lanceringsmacht, elke steeg | STEENBOLK | 2.0 | 6.5 | dBm | ||
|
Verschil in lanceringsmacht tussen om het even welke twee stegen (Gemiddelde en OMA) |
- | 3 | dBm | |||
| Gemiddelde Lanceringsmacht van VAN zender, elke steeg | POFF | - | - | -30 | dBm | |
| Uitstervenverhouding | ER | 6 | - | - | dB | |
| RIN OMA | 130 | dB/Hz | ||||
| De optische tolerantie van het terugkeerverlies | 20 | dB | ||||
| Breng Reflectiecoëfficiënt over | RFL | - | - | -12 | dB | |
| Maskermarge | 5 | * | * | % | ||
|
Het Maskerdefinitie van het outputoog {X1, X2, X3, Y1, Y2, Y3} |
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} | |||||
| Ontvangerskenmerken | ||||||
| Signalerend tarief per steeg | 25.78125 | GBd | ||||
| De golflengten van het steegcentrum (waaier) | λ | 1294.53 | 1295.56 | 1296.59 | NM | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| Gemiddelde ontvangersmacht, elke steeg | THd | -28 | -7 | dBm | 1 | |
| Ontvangersmacht, elke steeg (OMA) | -7 | dBm | ||||
| Ontvangersreflectiecoëfficiënt | SenOMA1 | -26 | dB | 1 | ||
| Het Gemiddelde van de ontvangersgevoeligheid, elke steeg | SenOMA2 | -28 | dBm | 2 | ||
|
Ontvanger 3 dB elektro hogere scheiding frequentie, elke steeg |
LOSA | 31 | GHz | |||
| Schadedrempel, elke steeg | LOSD | 6.5 | dBm | |||
| LOS beweert | LOSH | -40 | dBm | |||
| LOS Deassert | -29 | dBm | ||||
| LOS Hysterese | 0,5 | dB | ||||
| Nota's | ||||||
| 1. De gevoeligheid wordt gespecificeerd in BER@5E-5 met FEC | ||||||
