Plaats van herkomst:
Wuhan China
Merknaam:
Springtek
Certificering:
ISO9001 RoHS FCC CE
Modelnummer:
S-sb1g35s20-CD

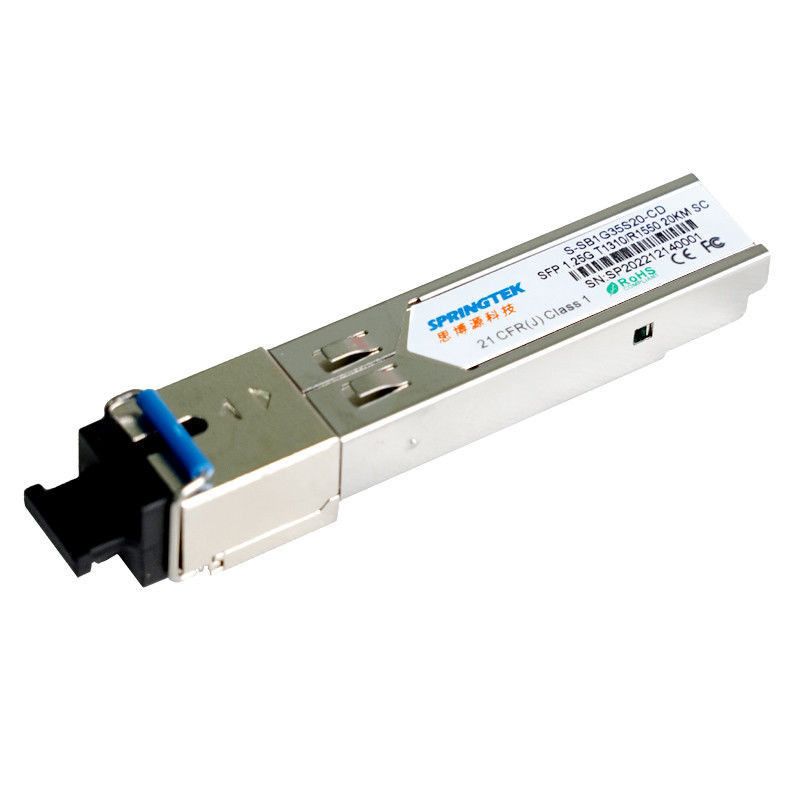

OEM de Compatibele Zendontvanger T1310/R1550nm 20km van Sc BIDI 1.25G Optische de Zendontvangermodule van SFP
Het opdracht geven van tot informatie
| Artikelnummer | Productomschrijving |
| S-sb1g35s20-CD | BIDI SFP, 1.25Gbps, Tx1310/Rx1550nm, Sc, SM, 20km, 0ºC~+70ºC, met DDM |
| S-sb1g35s20-identiteitskaart | BIDI SFP, 1.25Gbps, Tx1310/Rx1550nm, Sc, SM, 20km, -40ºC~+85ºC, met DDM |
Beschrijving
De Springtekbidi SFP zendontvangers zijn hoge prestaties, rendabele module ondersteunend 1.25Gbps en 20km transmissieafstand met SMF (9/125μm).
De zendontvanger bestaat uit twee secties: een de laserzender van 1310nm LD, een SPELDfotodiode met een trans-impedantieversterker wordt geïntegreerd (TIA die). De Springtekbidi SFP zendontvanger stelt klasse I laser tevredenveiligheidsvoorschriften.
De zendontvanger is compatibel met Multi-Source Overeenkomst van SFP (MSA) en sff-8472. Voor verdere informatie, gelieve te verwijzen naar SFP MSA.
Eigenschappen
1310nm de fotodetector van LD en van de SPELD voor 20km transmissie
Compatibel systeem met SONET oc-24
Werkende gevaltemperatuur:
Commercieel: 0 aan +70°C
Industrieel: - 40 aan +85°C
Toepassingen
Geschakelde backplane toepassingen
Router/Serverinterface
Absolute Maximumclassificaties
| Parameter | Symbool | Min | Type | Maximum | Eenheid |
| Voedingvoltage | VCC | -0.5 | - | 4 | V |
| De Waaier van de opslagtemperatuur | TS | -40 | - | 85 | °C |
| Relatieve Vochtigheid - Opslag | RHS | 0 | - | 95 | % |
| Relatieve Vochtigheid die - werken | RHO | 0 | - | 85 | % |
Geadviseerde Exploitatievoorwaarden
| Parameter | Symbool | Min | Type | Maximum | Eenheid |
| Waaier van de geval de Werkende Temperatuur | Tc | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Voedingvoltage | Vcc | 3.14 | 3.3 | 3.47 | V |
| Leveringsstroom | Icc | - | - | 300 | mA |
| Datasnelheid | BR | - | 1.25 | - | Gbps |
Elektrokenmerken
| Zender Elektrokenmerken | ||||||
| Parameter | Symbool | Min | Type | Maximum | Eenheid | |
| De differentiële Schommeling van het Inputvoltage | VIN | 400 | - | 2000 | mV | |
| Tx Differentiële Input Impendence | ZIN | - | 100 | - | Ω | |
| De zender maakt Voltage onbruikbaar | VDIS | 2.0 | - | VCC +0,3 | V | |
| De zender laat Voltage toe | VEN | 0 | - | 0,8 | V | |
| TFAULT-Hoge Logica | VTFH | 2.4 | - | VCC | V | |
| TFAULT-Lage Logica | VTFL | V | - | V +0,4 | V | |
| Ontvangers Elektrokenmerken | ||||||
| Parameter | Symbool | Min | Type | Maximum | Eenheid | |
| De differentiële Schommeling van het outputvoltage | VOUT | 400 | - | 1000 | mV | |
| Rx Differentiële Output Impendence | ZOUT | - | 100 | - | Ω | |
| LOS beweert Voltage | VLOSA | 2.4 | - | VCC | V | |
| LOS DE-beweert Voltage | VLOSD | V | - | V +0,4 | V | |
Optische Kenmerken
| Zenderkenmerken | ||||||
| Parameter | Symbool | Min | Type | Maximum | Eenheid | Nota's |
| Lasertype | LD | |||||
| Datasnelheid | - | - | 1.25 | - | Gb/s | |
| De Waaier van de centrumgolflengte | λ | 1260 | 1310 | 1360 | NM | |
| RMS Spectrale Breedte | Δλ | - | - | 4 | NM | |
| Gemiddelde Lanceringsmacht van VAN zender | POFF | - | - | -40 | dBm | |
| Lancerings Optische Macht | Steenbolk | -8 | - | -2 | dBm | 1 |
| Uitstervenverhouding | ER | 9 | - | - | dB | |
| Oogdiagram | Leeft IEEE802.3z-oogmaskers wanneer na gefiltreerd | |||||
| Ontvangerskenmerken | ||||||
| Ontvangerstype | SPELD | |||||
| Datasnelheid | - | - | 1.25 | - | Gb/s | |
| Werkende Centrale Golflengte | λ | 1500 | 1550 | 1580 | NM | |
| Ontvangersgevoeligheid | Sen | - | - | -23 | dBm | 2 |
| Ontvangersoverbelasting | PSAT | -3 | - | - | dBm | |
| LOS beweert | LOSA | -40 | - | - | dBm | |
| LOS DE-beweert | LOSD | - | - | -23 | dBm | |
| LOS Hysterese | LOSH | 0,5 | 3 | 5 | dB | |
| Nota's | ||||||
|
1. De gemiddelde machtscijfers zijn slechts informatief, per IEEE802.3z 2. Gemeten met 27 - 1 PRBS@1.25Gbps, ber-12<10> |
||||||
