Plaats van herkomst:
Wuhan China
Merknaam:
Springtek
Certificering:
ISO9001 RoHS FCC CE
Modelnummer:
S-sp1g55la0-CD

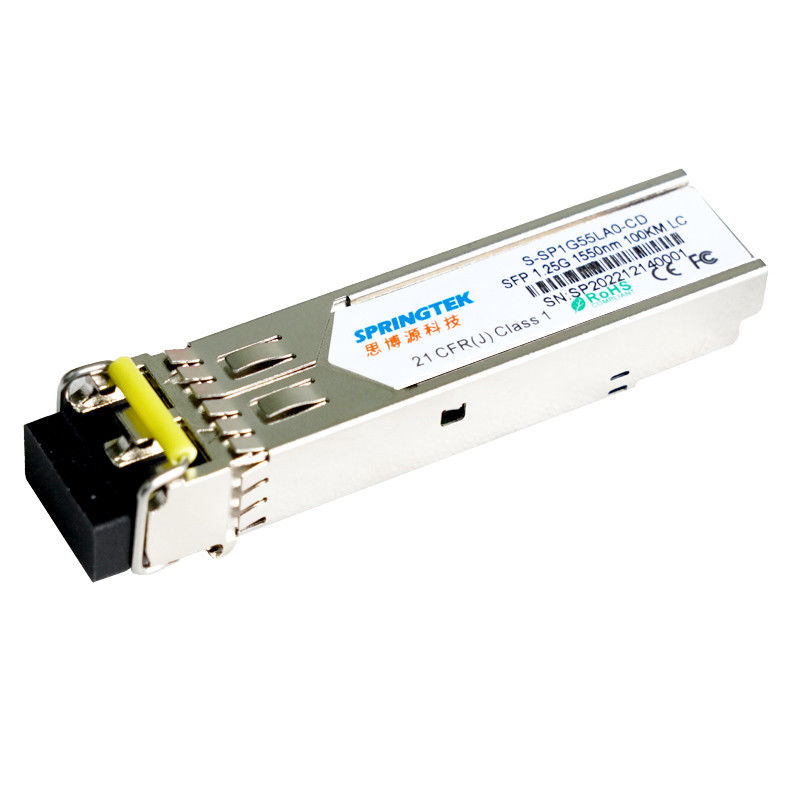

De Duplex Optische Module Compatibel Cisco van Springtek s-sp1g55la0-CD 1.25G 1550nm LC 100km Vezelzendontvangers
Het opdracht geven van tot informatie
| Artikelnummer | Productomschrijving |
| S-sp1g55la0-CD | SFP, 1.25Gbps, 1550nm, SM, 100km, LC, 0ºC~+70ºC, met DDM |
| S-sp1g55la0-identiteitskaart | SFP, 1.25Gbps, 1550nm, SM, 100km, LC, -40ºC~+85ºC, met DDM |
Beschrijving
De zendontvangers van Springteksfp zijn hoge prestaties, rendabele modules ondersteunend 1.25Gbps en 40km transmissieafstand met SMF.
De zendontvangers van Springteksfp zijn hoge prestaties, rendabele modules ondersteunend 1.25Gbps en 100km transmissieafstand met SMF.
De zendontvanger bestaat uit drie secties: een zender van 1550nm LD, een SPELDfotodiode met een trans-impedantievoorversterker (TIA die) wordt geïntegreerd. De modules van Springteksfp stellen klasse I laser tevredenveiligheidsvoorschriften.
De zendontvangers zijn compatibel met Multi-Source Overeenkomst van SFP (MSA) en sff-8472. Voor verdere informatie, gelieve te verwijzen naar SFP MSA.
Eigenschappen
1.25Gbps verrichting
+3.3V kies voeding uit
Krachtig en rendabel
1550nm de fotodetector van LD en van de SPELD voor 100km transmissie
Volgzaam met SFP MSAand sff-8472 met duplexlc-vergaarbak
Digitale Kenmerkende Controle
Compatibel systeem met SONET oc-24
Werkende gevaltemperatuur: 0 aan +70°C -40 aan +85°C
Volgzame RoHS (loodvrij)
Toepassingen
Het Kanaal van de Gigabitvezel
Schakelaar om interface te schakelen
Geschakelde backplane toepassingen
Router/Serverinterface
Andere optische transmissiesystemen
Absolute Maximumclassificaties
| Parameter | Symbool | Min | Type | Maximum | Eenheid |
| Voedingvoltage | Vcc | -0.5 | 4 | V | |
| De Waaier van de opslagtemperatuur | Ts | -40 | 85 | °C | |
| Relatieve Vochtigheid - Opslag | RHS | 0 | 95 | % | |
| Relatieve Vochtigheid die - werken | RHO | 0 | 85 |
% |
Geadviseerde Exploitatievoorwaarden
| Parameter | Symbool | Min | Type | Maximum | Eenheid |
| Waaier van de geval de Werkende Temperatuur | Tc | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Voedingvoltage | Vcc | 3.14 | 3.3 | 3.47 | V |
| Leveringsstroom | Icc | - | - | 300 | mA |
| Datasnelheid | BR | - | 1.25 | - | Gbps |
Elektrokenmerken
| Zender Elektrokenmerken | ||||||
| Parameter | Symbool | Min | Type | Maximum | Eenheid | |
| De differentiële Schommeling van het Inputvoltage | VIN | 400 | - | 2000 | mV | |
| Tx Differentiële Input Impendence | ZIN | - | 100 | - | Ω | |
| De zender maakt Voltage onbruikbaar | VDIS | 2.0 | - | VCC +0,3 | V | |
| De zender laat Voltage toe | VEN | 0 | - | 0,8 | V | |
| TFAULT-Hoge Logica | VTFH | 2.4 | - | VCC | V | |
| TFAULT-Lage Logica | VTFL | V | - | V +0,4 | V | |
| Ontvangers Elektrokenmerken | ||||||
| Parameter | Symbool | Min | Type | Maximum | Eenheid | |
| De differentiële Schommeling van het outputvoltage | VOUT | 400 | - | 1000 | mV | |
| Rx Differentiële Output Impendence | ZOUT | - | 100 | - | Ω | |
| LOS beweert Voltage | VLOSA | 2.4 | - | VCC | V | |
| LOS DE-beweert Voltage | VLOSD | V | - | V +0,4 | V | |
Optische en Elektrokenmerken
| Zenderkenmerken | ||||||
| Parameter | Symbool | Min | Type | Maximum | Eenheid | Nota's |
| Lasertype | LD | |||||
| Datasnelheid | - | - | 1.25 | - | Gb/s | |
| De Waaier van de centrumgolflengte | λ | 1480 | 1550 | 1580 | NM | |
| Spectraal Width@-20dB | Δλ | - | - | 1 | NM | |
| Gemiddelde Lanceringsmacht van VAN zender | POFF | - | - | -40 | dBm | |
| Lancerings Optische Macht | Steenbolk | 0 | - | 5 | dBm | 1 |
| Uitstervenverhouding | ER | 9 | - | - | dB | |
| Ontvangerskenmerken | ||||||
| Ontvangerstype | SPELD | |||||
| Datasnelheid | - | - | 1.25 | - | Gb/s | |
| Werkende Centrale Golflengte | λ | 1260 | - | 1610 | NM | |
| Ontvangersgevoeligheid | Sen | - | - | -28 | dBm | 2 |
| Ontvangersoverbelasting | PSAT | -3 | - | - | dBm | |
| LOS beweert | LOSA | -35 | - | - | dBm | |
| LOS DE-beweert | LOSD | - | - | -28 | dBm | |
| LOS Hysterese | LOSH | 0,5 | 3 | 5 | dB | |
| Nota's | ||||||
|
1. De gemiddelde machtscijfers zijn slechts informatief, gespecificeerd in IEEE802.3z 2. Gemeten met 27 - 1 PRBS@1.25Gbps, ber-12<10> |
||||||
Algemene Specificaties
| Parameter | Symbool | Min | Type | Maximum | Eenheid | Nota's |
| Bitrate | BR | - | 1.25 | - | Gb/s | |
| Bitfoutenverhouding | BER | - | - | 10-12 |
