Plaats van herkomst:
Wuhan China
Merknaam:
Springtek
Certificering:
ISO9001 RoHS FCC CE
Modelnummer:
S-sp6m31l15-CD

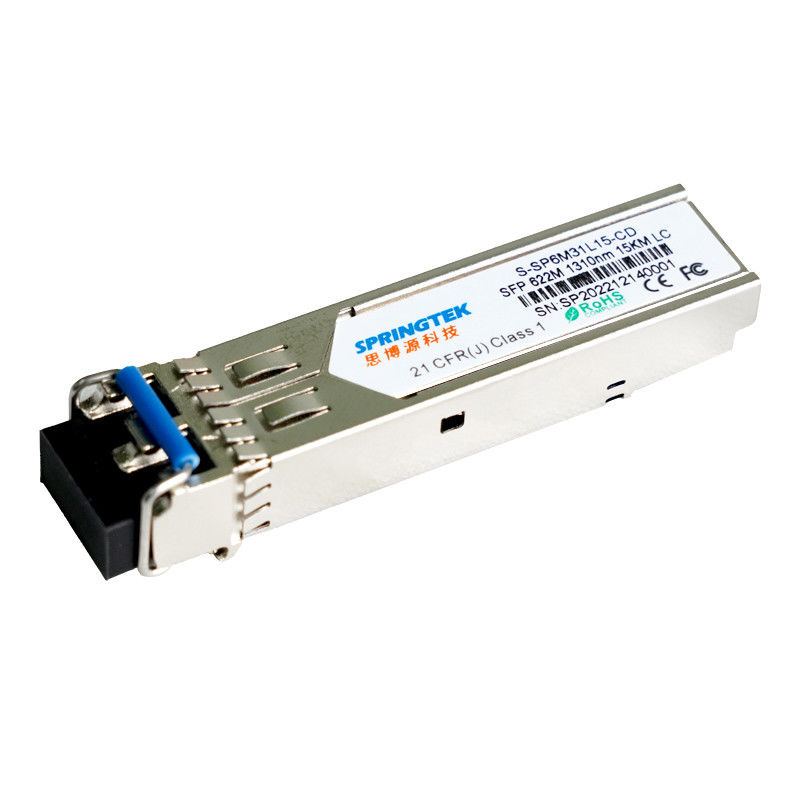

622Mbps 1310 NM 15 Optischede Zendontvangermodule vankmSFP
Het opdracht geven van tot informatie
| Artikelnummer | Productomschrijving |
| S-sp6m31l20-CD | SFP, 622Mbps, 1310nm, SM, 15km, 0ºC~+70ºC, met DDM |
| S-sp6m31l20-identiteitskaart | SFP, 622Mbps, 1310nm, SM, 15km, -40ºC~+85ºC, met DDM |
Beschrijving
De zendontvangers van Springteksfp zijn hoge prestaties, rendabele modules ondersteunend 622Mbps en 15km transmissieafstand met SMF.
De zendontvanger bestaat uit drie secties: een zender van 1310nm LD, een SPELDfotodiode met een trans-impedantievoorversterker wordt geïntegreerd (TIA die). De modules van Springteksfp stellen klasse I laser tevredenveiligheidsvoorschriften.
De zendontvangers zijn compatibel met Multi-Source Overeenkomst van SFP (MSA) en sff-8472. Voor verdere informatie, gelieve te verwijzen naar SFP MSA.
Eigenschappen
622Mbps verrichting
+3.3V kies voeding uit
Krachtig en rendabel
1310nm de fotodetector van LD en van de SPELD voor 15km transmissie
Volgzaam met SFP MSAand sff-8472 met duplexlc-vergaarbak
Digitale Kenmerkende Controle
Compatibel systeem met SONET oc-12
Werkende gevaltemperatuur: 0 aan +70°C -40 aan +85°C
Volgzame RoHS (loodvrij)
Toepassingen
SONET OC-12
Schakelaar om interface te schakelen
Geschakelde backplane toepassingen
Router/Serverinterface
Andere optische transmissiesystemen
Absolute Maximumclassificaties
| Parameter | Symbool | Min | Type | Maximum | Eenheid |
| Voedingvoltage | Vcc | -0.5 | 4 | V | |
| De Waaier van de opslagtemperatuur | Ts | -40 | 85 | °C | |
| Relatieve Vochtigheid - Opslag | RHS | 0 | 95 | % | |
| Relatieve Vochtigheid die - werken | RHO | 0 | 85 | % |
Geadviseerde Exploitatievoorwaarden
| Parameter | Symbool | Min | Type | Maximum | Eenheid |
| Waaier van de geval de Werkende Temperatuur | Tc | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Voedingvoltage | Vcc | 3.14 | 3.3 | 3.47 | V |
| Leveringsstroom | Icc | - | - | 300 | mA |
| Datasnelheid | BR | - | 622 | - | Mbps |
Elektrokenmerken
| Zender Elektrokenmerken | ||||||
| Parameter | Symbool | Min | Type | Maximum | Eenheid | |
| De differentiële Schommeling van het Inputvoltage | VIN | 400 | - | 2000 | mV | |
| Tx Differentiële Input Impendence | ZIN | - | 100 | - | Ω | |
| De zender maakt Voltage onbruikbaar | VDIS | 2.0 | - | VCC +0,3 | V | |
| De zender laat Voltage toe | VEN | 0 | - | 0,8 | V | |
| TFAULT-Hoge Logica | VTFH | 2.4 | - | VCC | V | |
| TFAULT-Lage Logica | VTFL | V | - | V +0,4 | V | |
| Ontvangers Elektrokenmerken | ||||||
| Parameter | Symbool | Min | Type | Maximum | Eenheid | |
| De differentiële Schommeling van het outputvoltage | VOUT | 400 | - | 1000 | mV | |
| Rx Differentiële Output Impendence | ZOUT | - | 100 | - | Ω | |
| LOS beweert Voltage | VLOSA | 2.4 | - | VCC | V | |
| LOS DE-beweert Voltage | VLOSD | V | - | V +0,4 | V | |
Optische Kenmerken
| Zenderkenmerken | ||||||
| Parameter | Symbool | Min | Type | Maximum | Eenheid | Nota's |
| Lasertype | LD | |||||
| Datasnelheid | - | - | 622 | - | Mb/s | |
| De Waaier van de centrumgolflengte | λ | 1260 | 1310 | 1360 | NM | |
| RMS Spectrale Breedte | Δλ | - | - | 4 | NM | |
| Gemiddelde Lanceringsmacht van VAN zender | POFF | - | - | -40 | dBm | |
| Lancerings Optische Macht | Steenbolk | -15 | - | -8 | dBm | 1 |
| Uitstervenverhouding | ER | 8.2 | - | - | dB | |
| Ontvangerskenmerken | ||||||
| Ontvangerstype | SPELD | |||||
| Datasnelheid | - | - | 622 | - | Mb/s | |
| Werkende Centrale Golflengte | λ | 1260 | - | 1610 | NM | |
| Ontvangersgevoeligheid (OMA) | Sen | - | - | -28 | dBm | 2 |
| Ontvangersoverbelasting | PSAT | -8 | - | - | dBm | |
| LOS beweert | LOSA | -45 | - | - | dBm | |
| LOS DE-beweert | LOSD | - | - | -28 | dBm | |
| LOS Hysterese | LOSH | 0,5 | 3 | 5 | dB | |
| Nota's | ||||||
|
1. De optische macht wordt gelanceerd in SMF. 2. Gemeten met 223 - 1 PRBS@622Mbps, ber-10<10> |
||||||
Algemene Specificaties
| Parameter | Symbool | Min | Type | Maximum | Eenheid | Nota's |
| Bitrate | BR | - | 622 | - | Mb/s | |
| Bitfoutenverhouding | BER | - | - | 10-10 |
