Plaats van herkomst:
Wuhan China
Merknaam:
Springtek
Certificering:
ISO9001 RoHS FCC CE
Modelnummer:
S-sp1gr01-c

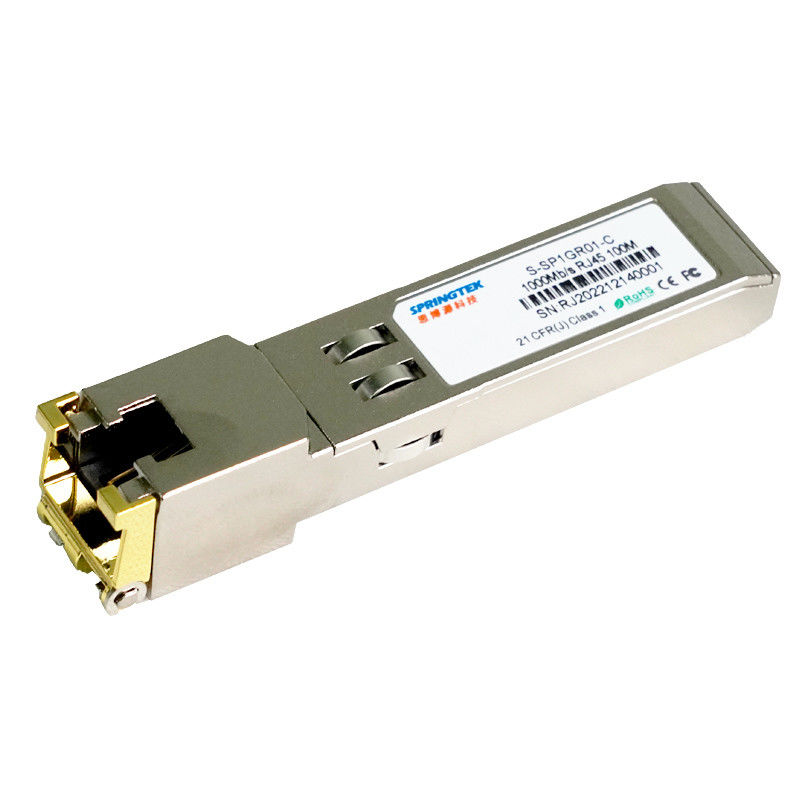

1000basis-tKoper 100 Optische de Zendontvangermodule van m SFP
Het opdracht geven van tot informatie
| Artikelnummer | Productomschrijving |
| S-sp1gr01-c | SFP, 1000Mb/s, Koper, RJ45 100M, 0ºC~+70ºC |
Beschrijving
De zendontvangers van het Springtek 1000base-t SFP Koper is hoge prestaties, rendabele module volgzaam met Gigabit Ethernet en de normen 1000base-t zoals die in IEEE 802. 3-2002 en IEEE 802.3ab worden gespecificeerd, welke ondersteunende 1000Mbps-datasnelheid tot 100 meters over unshielded ver*draaien-paarcategorie 5 kabel bereikt (BER <10-12>
Eigenschappen
TX maak en RX Los/zonder Los functie onbruikbaar
Volledig metaalbijlage voor lage EMI
+3.3V de enige voeding van gelijkstroom
Lage machtsdissipatie (typische 1,05 W)
Toegang tot fysieke laag IC via periodieke bus met 2 draden
Verrichting 1000 basis-t in gastheersystemen met SERDES-interface
De werkende waaier van de gevaltemperatuur van 0°C aan +70°C
Volgzame RoHS (loodvrij)
Toepassingen
Milieuspecificatie
| Parameter | Symbool | Min | Type | Maximum | Eenheden |
| Werkende Temperatuur | Tc | 0 | +70 |
℃ |
|
| Opslagtemperatuur | -40 | +85 | ℃ |
+3.3V elektromachtsinterface
| Parameter | symblo | Min | Type | Maximum | Eenheden | Nota's/Voorwaarden |
| Leveringsstroom | Is | 500 | 757 | mA | 2.5W de maximum macht over volledige waaier van vlitage en temperature.see-voorzichtigheidsnota blies | |
| Inputvoltage | Vcc | 3.13 | 3.3 | 3.47 | V | Van verwijzingen voorzien aan GND |
| Maximumvoltage | Vmax | 3.6 | V |
Laag-Speedsignals, electroniccharacteristics
| Parameter | Symbool | Min | Maximum | Eenheden | Nota's/Voorwaarden |
| SFP-LAGE Output | Volume | 0 | 0,5 | V | 4.7k aan 10k trek aan host_Vcc uit, aan gastheerkant wordt gemeten van schakelaar die |
| SFP-HOGE Output | VOH | host_Vcc-0.5 | host_Vcc+0.3 | V | 4.7k aan 10k trek aan host_Vcc uit, aan gastheerkant wordt gemeten van schakelaar die |
| SFP voert LAAG in | VIL | 0 | 0,8 | V | 4.7k aan 10k trek aan Vcc uit, gemeten aan SFP-kant van schakelaar |
| SFP-Inputhoogte | VIH | 2 |
Vcc+ 0,3 |
V | 4.7k aan 10k trek aan Vcc uit, gemeten aan SFP-kant van schakelaar |
| Parameter | Symbool | Min | Type | Maximum | Eenheden | Nota's/Voorwaarden |
| Lijnfrequentie | FL | 125 | Mhz | 5-vlak het coderen, per IEEE 802,3 | ||
| De Impedantie van de Txoutput | Zout, Tx | 100 | Ohm | Verschil, voor alle Frequenties tussen 1MHz en 125MHz | ||
| De Impedantie van Rxinout | Zin, Rx | 100 | Ohm | Verschil, voor alle Frequenties tussen 1MHz en 125MHz |
Hoge snelheids elektrointerface, gastheer-SFP
| Parameter | Symbool | Min | Type | Maximum | Eenheden | Nota's/Voorwaarden |
| Kies gebeëindigde gegevensinvoerschommeling uit | Vinsing | 250 | 1200 | mA | Kies gebeëindigd uit | |
| Kies de gebeëindigde schommeling van de gegevensoutput uit | Voutsing | 350 | 800 | mA | Kies gebeëindigd uit | |
| Stijgings/Daling Tijd | Zin, Rx | 175 | psec | 20%~80% | ||
| De Impedantie van de Txinput | Zin | 50 | Ohm | Kies gebeëindigd uit | ||
| De Impedantie van de Txinput | Zout | 50 | Ohm | Kies gebeëindigd uit |
Algemene specificaties
| Parameter | Symbool | Min | Type | Maximum | Eenheden | Nota's/Voorwaarden |
| Datasnelheid | BR | 10 | 1000 | Mb/sec | IEEE802.3compatible | |
| Nota's | ||||||
| 1.Clock de tolerantie is +/- 50 p.p.m. | ||||||
