Plaats van herkomst:
Wuhan China
Merknaam:
Springtek
Certificering:
ISO9001 RoHS FCC CE
Modelnummer:
S-sp1mr01-c

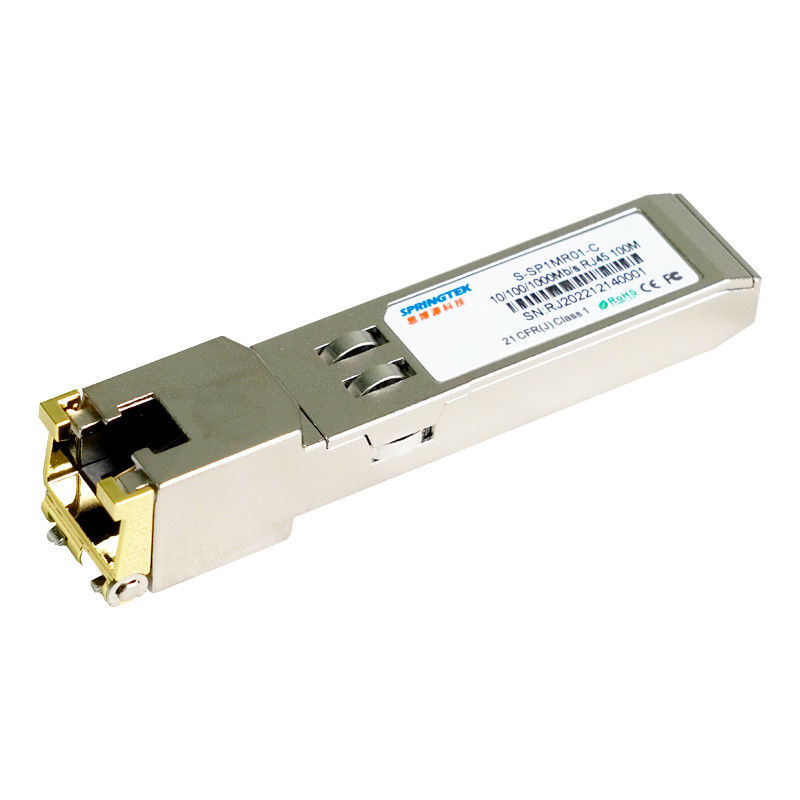

10/100/1000base-tKoper 100 Optische de Zendontvangermodule van m SFP
Het opdracht geven van tot informatie
| Artikelnummer | Productomschrijving |
| S-sp1mr01-c | SFP, 10/100/1000Mb/s, Koper, RJ45 100M, 0ºC~+70ºC |
Beschrijving
De zendontvanger van SFP van het Springtek GLC-t Koper 10/100/1000base-t is hoge prestaties, rendabele module volgzaam met Gigabit Ethernet en de normen 10/100/1000base-t zoals die in IEEE 802. 3-2002 en IEEE 802.3ab wordt gespecificeerd, dat steunend 100 meters over unshielded ver*draaien-paarcategorie 5 kabel bereiken.
GLC-T10/100/1000 steunt hoogtepunt - duplexdata-links met 5 van de de Omvangmodulatie van de niveausignalen Impuls (PAM). Alle vier paren in de kabel worden gebruikt met symbooltarief bij 250Mbps op elk paar.
GLC-T10/100/1000 verstrekt standaard periodieke identiteitskaart-informatie volgzaam met SFP MSA, dat met adres van A0h via het periodieke CMOS EEPROM protocol kan worden betreden met 2 draden. Fysiek IC kan ook via periodieke bus met 2 draden op adres ACh worden betreden.
Eigenschappen
Volledig metaalbijlage voor lage EMI
Lage machtsdissipatie
Gedetailleerde productinformatie in EEPROM
+3.3V kies voeding uit
Toegang tot fysieke laag IC via periodieke bus met 2 draden
10/100/1000 verrichting basis-t in gastheersystemen met SGMII-interface
Volgzaam met SFP MSA
Volgzaam met IEEE-Norm 802.3TM-2002
Volgzaam met FCC 47 CFR-Deel 15, Klasse B
De werkende waaier van de gevaltemperatuur van 0°C aan +70°C
Volgzame RoHS (loodvrij)
Toepassingen
Te schakelen schakelaar/Router/Routerverbinding
De hoge snelheid I/O voor dossier scheidt
Milieuspecificatie
| Parameter | Symbool | Min | Type | Maximum | Eenheden |
| Werkende Temperatuur | Bovenkant | -0 | 85 | °C | |
| Opslagtemperatuur | Tsto | -40 | 100 | °C |
Elektromachtsinterface
| Parameter | symblo | Min | Type | Maximum | Eenheden | Nota's/Voorwaarden |
| Leveringsstroom | Is | 320 | 375 | mA | 1.2W maximum macht over volledige waaier van voltage en temperatuur. Zie voorzichtigheids hieronder nota | |
| Inputvoltage | Vcc | 3.13 | 3.3 | 3.47 | V | Van verwijzingen voorzien aan GND |
| Schommelingsstroom | Isurge | 30 | mA | Hete stop boven de stroom van de regelmatige staat. Zie voorzichtigheidsnota | ||
| Voorzichtigheid: De machtsconsumptie en de schommelingsstroom zijn hoger dan de gespecificeerde waarden in SFP MSA | ||||||
Laag-Speedsignals
| Parameter | Symbool | Min | Maximum | Eenheden | Nota's/Voorwaarden |
| SFP-LAGE Output | Volume | 0 | 0,5 | V | 4.7k aan 10k trek aan host_Vcc uit. |
| SFP-HOGE Output | VOH | host_Vcc -0,5 | host_Vcc + 0,3 | V | 4.7k aan 10k trek aan host_Vcc uit. |
| SFP voert LAAG in | VIL | 0 | 0,8 | V | 4.7k aan 10k trek aan Vcc uit. |
| SFP-Inputhoogte | 2 | Vcc + 0,3 V | V | 4.7k aan 10k trek aan Vcc uit. |
| Parameter | Symbool | Min | Type | Maximum | Eenheden | Nota's/Voorwaarden |
| Lijnfrequentie | FL | 125 | Mhz | 5-vlak het coderen, per IEEE 802,3 | ||
| De Impedantie van de Txoutput | Zout, TX | 100 | Ohm | Verschil | ||
| De Impedantie van de Rxinput | Zin, RX | 100 | Ohm | Verschil |
Hoge snelheids elektrointerface, gastheer-SFP
| Parameter | Symbool | Min | Type | Maximum | Eenheden | Nota's/Voorwaarden |
| Kies gebeëindigde gegevensinvoerschommeling uit | Vinsing | 250 | 1200 | mA | Kies gebeëindigd uit | |
| Kies de gebeëindigde schommeling van de gegevensoutput uit | Voutsing | 350 | 100 | 800 | mA | Kies gebeëindigd uit |
| Stijgings/Daling Tijd | Zin, Rx | 175 | psec | 20%~80% | ||
| De Impedantie van de Txinput | Zin | 50 | Ohm | Kies gebeëindigd uit | ||
| De Impedantie van de Txinput | Zout | 50 | Ohm | Kies gebeëindigd uit |
Algemene specificaties
| Parameter | Symbool | Min | Type | Maximum | Eenheden | Nota's/Voorwaarden |
| Datasnelheid | BR | 10 | 1.000 | Mb/s | Het compatibele systeem van IEEE 802,3. | |
| Kabellengte | L | 100 | m | Categorie 5 UTP. BER <10-12> | ||
| Nota's: | ||||||
|
1. De kloktolerantie is +/- 50 p.p.m. 2. Standaard, is GLC-T10/100/1000 een hoogtepunt - duplexapparaat op aangewezen hoofdwijze 3. De automatische oversteekplaatsopsporing wordt toegelaten. De externe crossover-kabel wordt niet vereist 4. 10/100/1000 verrichting basis-t vereist het gastheersysteem om een SGMII-interface te hebben 5. zonder klokken, met een SERDES die geen SGMII steunt, zal de module bij slechts 1000base-t werken. |
||||||
