Plaats van herkomst:
Wuhan China
Merknaam:
Springtek
Certificering:
ISO9001 RoHS FCC CE
Modelnummer:
S-qp1ac4l2k-CD

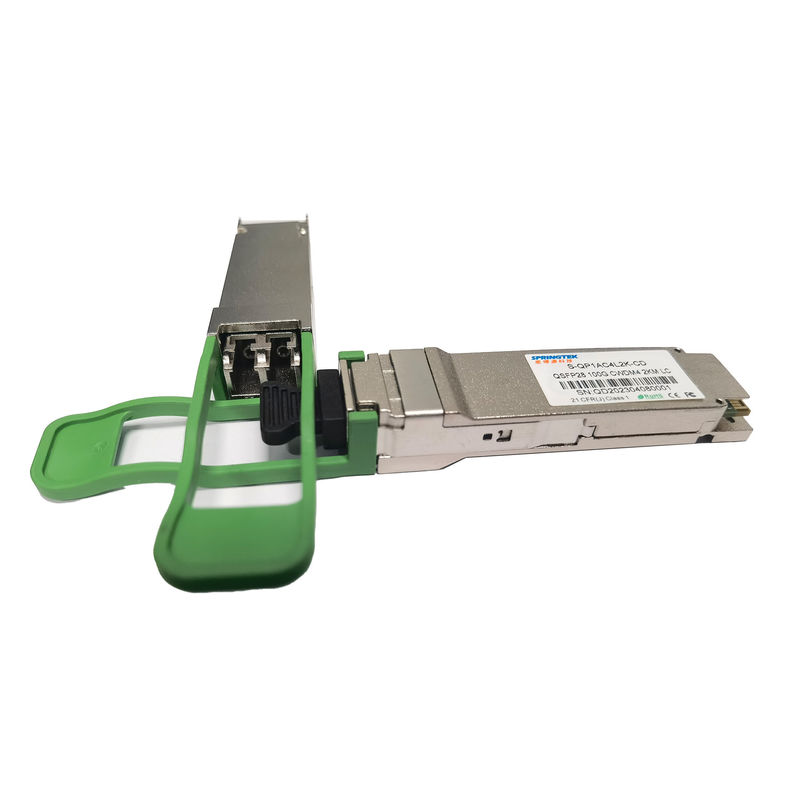

QSFP28 compatibel Cisco 100Gbps CWDM4 2Km Optische de Zendontvangermodule van LC
Het opdracht geven van tot informatie
|
Artikelnummer |
Productomschrijving |
|
1AC4L2K-CD S-QP |
QSFP 28, 100 Gbps, 1271 -1331NM, SM, LC, 2km, 0ºC~+70ºC, met DDM, |
Beschrijving
De Springtek100gbps CWDM4 QSFP28 zendontvanger wordt ontworpen om aan de vereisten van 100G-gegevens te voldoen - verbindingen over SMF tot 2km. Het is volgzaam met QSFP28 MSA, 100G CLR4, CWDM4 MSA en IEEE 802.3bm. Het is rendabele, lage machtsconsumptie met één enkele 3.3V-voeding. De module heeft een gezamenlijk bitrate tot 103.1Gbps door van 4 onafhankelijke optische stegen van CWDM simultaan over te seinen, elke steeg geschikt om 25.78125Gb/s meer dan 2km SMF over te brengen. Het wordt vervaardigd met alle-metaal en compacte groottehuisvesting voor superieure EMI prestaties.
Eigenschappen
Enige +3.3V-voeding
Werkende Temperatuur: 0 aan +70°C
Volgzame RoHS (loodvrij)
Toepassingen
Absolute Maximumclassificaties
| Parameter | Symbool | Min | Type | Maximum | Eenheid |
| Voedingvoltage | Vcc | -0.5 | 4 | V | |
| De Waaier van de opslagtemperatuur | Ts | -40 | 85 | °C | |
| Relatieve Vochtigheid - Opslag | RHS | 0 | 95 | % | |
| Relatieve Vochtigheid die - werken | RHO | 0 | 85 | % |
Geadviseerde Exploitatievoorwaarden
| Parameter | Symbool | Min | Type | Maximum | Eenheid |
| Waaier van de geval de Werkende Temperatuur | Tc | 0 | - | 70 | °C |
| Voedingvoltage | Vcc | 3.14 | 3.3 | 3.47 | V |
| Totale Machtsconsumptie | P | - | - | 3.5 | W |
| Datasnelheid | BR | - | 25.78125 | - | Gbps |
Elektrokenmerken
| Zender Elektrokenmerken | |||||||
| Parameter | Symbool | Min | Type | Maximum | Eenheid | ||
| De differentiële Schommeling van het Inputvoltage | VIN | 180 | - | 900 | mV | ||
| Tx Differentiële Input Impendence | ZIN | - | 100 | - | Ω | ||
| Differentiële beëindigingswanverhouding | - | - | 10 | % | |||
| Het differentiële verlies van de inputterugkeer | Per 100G CLR4 MSA | dB | |||||
| Gemeenschappelijk de terugkeerverlies van de wijzeinput | Per 100G CLR4 MSA | dB | |||||
| Ontvangers Elektrokenmerken | |||||||
| Parameter | Symbool | Min | Type | Maximum | Eenheid | ||
| De differentiële Schommeling van het outputvoltage | VOUT | 300 | - | 1200 | mV | ||
| Rx Differentiële Output Impendence | ZOUT | - | 100 | - | Ω | ||
| Differentiële beëindigingswanverhouding | - | - | 10 | % | |||
| Het differentiële verlies van de outputterugkeer | Per 100G CLR4 MSA | dB | |||||
| Gemeenschappelijk de terugkeerverlies van de wijzeoutput | Per 100G CLR4 MSA | dB | |||||
Optische Kenmerken
| Parameter | Symbool | Min | Type | Maximum | Eenheid | Nota's | |
| Zenderkenmerken | |||||||
| Signalerend tarief per steeg | 25.78125 | GBd | 1 | ||||
| De golflengten van het steegcentrum (waaier) | λ | 1264.5 | 1271 | 1277.5 | NM | ||
| 1284.5 | 1291 | 1297.5 | |||||
| 1304.5 | 1311 | 1317.5 | |||||
| 1324.5 | 1331 | 1337.5 | |||||
| Totale Gemiddelde Lanceringsmacht | Steenbolk | 10.5 | dBm | ||||
| Gemiddelde Lanceringsmacht per Steeg | TXPx | -6.5 | 2.5 | dBm | |||
| Uitstervenverhouding | ER | 3.5 | dB | ||||
| De verhouding van de Sidemodeafschaffing | SMSR | 30 | dB | ||||
| Relatief Intensiteitslawaai | RIN | -130 | dB/Hz | ||||
| Zenderreflectiecoëfficiënt | -12 | dB |
|
||||
|
Het Maskerdefinitie van het zenderoog {X1, X2, X3, Y1, Y2, Y3} |
{0,31, 0,4, 0,45, 0,34, 0,38, 0,4} | 1 | |||||
| Ontvangerskenmerken | |||||||
| Signalerend tarief per steeg | 25.78125 | GBd | 3 | ||||
| De golflengten van het steegcentrum (waaier) | λ | 1264.5 | 1271 | 1277.5 | NM | ||
| 1284.5 | 1291 | 1297.5 | |||||
| 1304.5 | 1311 | 1317.5 | |||||
| 1324.5 | 1331 | 1337.5 | |||||
| Ontvang Verzadiging (OMA) per Steeg | Rmax | 2.5 | |||||
|
Unstressed Ontvangersgevoeligheid (OMA) per Steeg |
Rxsens | -10 | dBm | 1,2,3 | |||
| Ontvangersreflectiecoëfficiënt | -26 | dB | |||||
| LOS | Optisch DE-beweer | Pd | -11.6 | dBm | |||
| Optisch beweer | Pa | -24 | -13.6 | ||||
| LOS hysterese | 0,5 | dB | |||||
| Nota's | |||||||
|
|||||||
