Plaats van herkomst:
Wuhan China
Merknaam:
Springtek
Certificering:
ISO9001 RoHS FCC CE
Modelnummer:

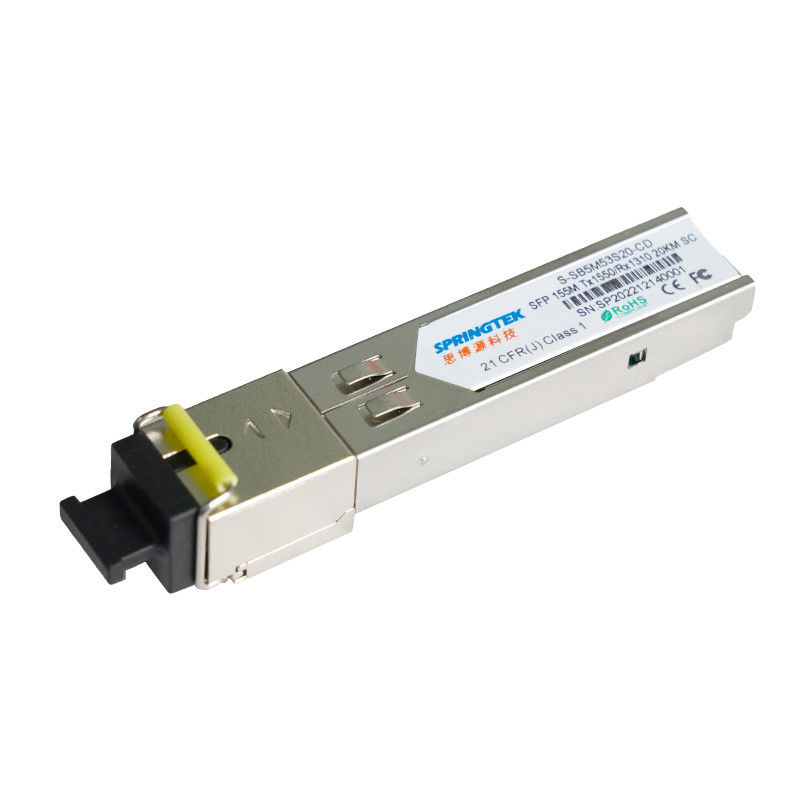

S-sb5m53s20-CD
Het opdracht geven van tot informatie
| Artikelnummer | Productomschrijving |
| S-sb5m53s20-CD | BIDI SFP, 155Mbps, Tx1550/Rx1310nm, Sc, SM, 20km, 0ºC~+70ºC, met DDM |
| S-sb5m53s20-identiteitskaart | BIDI SFP, 155Mbps, Tx1550/Rx1310nm, Sc, SM, 20km, -40ºC~+85ºC, met DDM |
Beschrijving
De Springtekbidi SFP zendontvangers zijn hoge prestaties, rendabele module ondersteunend 155Mbps en 20km transmissieafstand met SMF (9/125μm).
De zendontvanger bestaat uit twee secties: een de laserzender van 1550nm LD, een SPELDfotodiode met een trans-impedantieversterker (TIA die) wordt geïntegreerd. De Springtekbidi SFP zendontvanger stelt klasse I laser tevredenveiligheidsvoorschriften.
De zendontvanger is compatibel met Multi-Source Overeenkomst van SFP (MSA) en sff-8472. Voor verdere informatie, gelieve te verwijzen naar SFP MSA.
Eigenschappen
Werkende gevaltemperatuur:
Commercieel: 0 aan +70°C
Industrieel: - 40 aan +85°C
Toepassingen
Absolute Maximumclassificaties
| Parameter | Symbool | Min | Type | Maximum | Eenheid |
| Voedingvoltage | VCC | -0.5 | - | 4 | V |
| De Waaier van de opslagtemperatuur | TS | -40 | - | 85 | °C |
| Relatieve Vochtigheid - Opslag | RHS | 0 | - | 95 | % |
| Relatieve Vochtigheid die - werken | RHO | 0 | - | 85 | % |
Geadviseerde Exploitatievoorwaarden
| Parameter | Symbool | Min | Type | Maximum | Eenheid |
| Waaier van de geval de Werkende Temperatuur | Tc | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Voedingvoltage | Vcc | 3.14 | 3.3 | 3.47 | V |
| Leveringsstroom | Icc | - | - | 300 | mA |
| Datasnelheid | BR | - | 155 | - | Mbps |
Elektrokenmerken
| Zender Elektrokenmerken | ||||||
| Parameter | Symbool | Min | Type | Maximum | Eenheid | |
| De differentiële Schommeling van het Inputvoltage | VIN | 400 | - | 2000 | mV | |
| Tx Differentiële Input Impendence | ZIN | - | 100 | - | Ω | |
| De zender maakt Voltage onbruikbaar | VDIS | 2.0 | - | VCC +0,3 | V | |
| De zender laat Voltage toe | VEN | 0 | - | 0,8 | V | |
| TFAULT-Hoge Logica | VTFH | 2.4 | - | VCC | V | |
| TFAULT-Lage Logica | VTFL | V | - | V +0,4 | V | |
| Ontvangers Elektrokenmerken | ||||||
| Parameter | Symbool | Min | Type | Maximum | Eenheid | |
| De differentiële Schommeling van het outputvoltage | VOUT | 400 | - | 1000 | mV | |
| Rx Differentiële Output Impendence | ZOUT | - | 100 | - | Ω | |
| LOS beweert Voltage | VLOSA | 2.4 | - | VCC | V | |
| LOS DE-beweert Voltage | VLOSD | V | - | V +0,4 | V | |
Optische Kenmerken
| Zenderkenmerken | ||||||||
|
Parameter |
Symbool | Min |
Type |
Maximum | Eenheid | Nota's | ||
| Lasertype |
LD |
|||||||
| Datasnelheid | - | - | 155 | - | Mb/s | |||
| De Waaier van de centrumgolflengte | λ | 1480 | 1550 | 1580 | NM | |||
| RMS Spectrale Breedte | Δλ | - |
- |
4 | NM | |||
| Gemiddelde Lanceringsmacht van VAN zender | POFF | - | - | -40 | dBm | |||
| Lancerings Optische Macht | Steenbolk | -14 | - | -8 | dBm | 1 | ||
| Uitstervenverhouding | ER |
6.6 |
- | - | dB | |||
| Ontvangerskenmerken | ||||||||
| Ontvangerstype | SPELD | |||||||
| Datasnelheid | - | - | 155 | - | Mb/s | |||
| Werkende Centrale Golflengte | λ | 1260 | 1310 | 1360 | NM | |||
| Ontvangersgevoeligheid | Sen | - | - | -28.2 | dBm | 2 | ||
| Ontvangersoverbelasting | PSAT | -8 | - | - | dBm | |||
| LOS beweert | LOSA | -45 | - | - | dBm | |||
| LOS DE-beweert | LOSD | - | - | -28.2 | dBm | |||
| LOS Hysterese | LOSH | 0,5 | 3 | 5 | dB | |||
| Nota's | ||||||||
|
1. De gemiddelde machtscijfers zijn slechts informatief 2. Gemeten met 223 - 1 PRBS@155Mbps, ber-10<10> |
||||||||
Algemene Specificaties
| Parameter | Symbool | Min | Type | Maximum | Eenheid | Nota's |
| Bitrate | BR | - | 155 | - | Mb/s | |
| Bitfoutenverhouding | BER | - | - | 10-10 |
