Plaats van herkomst:
Wuhan China
Merknaam:
Springtek
Certificering:
ISO9001 RoHS FCC CE
Modelnummer:
S-xb1032l60-CD

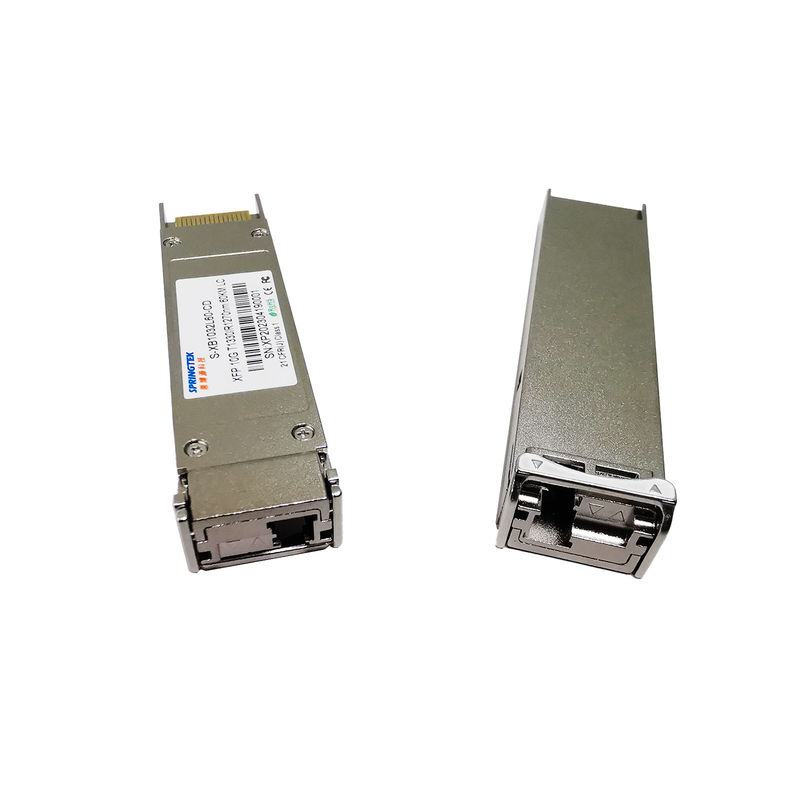

BIDI 60km Tx1330nm/Rx1270nm Single Fiber 10G XFP Transceiver SM LC DDM
Informatie over bestellingen
| Deelnummer | Productbeschrijving |
|
S-XB1032L60-CD |
BIDI,XFP, 10 Gbps, Tx1330/Rx1270nm, SM, 60 km, LC 0oC~+70oC, met DDM |
Beschrijving
De Springtek XFP+ BIDI-module is conform de 10G Small Form-Factor Pluggable (XFP) Multi-Source Agreement (MSA), en ondersteunt een gegevenssnelheid van 9,953~11,1 Gbps.en een transmissieafstand van maximaal 60 km op SMF.
De transceivermodule bestaat uit een zender met een 1330 nm DFB-laser en een ontvanger met een APD-fotodiode.De zender en de ontvanger zijn gescheiden binnen een breed temperatuurbereik en bieden een optimale warmteafvoer en uitstekende elektromagnetische afscherming, waardoor een hoge poortdichtheid voor 10GbE-systemen mogelijk is..
Kenmerken
Toepassingen
Absolute maximale ratings
| Parameter | Symbool | Min. | Type | Maximaal | Eenheid |
| Spanning van de voedingsbron | Vcc | -Nee.5 | 4.5 | V | |
| Temperatuurbereik voor opslag | T's | -40 | + 85 | °C | |
| Relatieve luchtvochtigheid | RHO | 5 | 85 | % |
Aanbevolen bedrijfsomstandigheden
| Parameter | Symbool | Min. | Type | Maximaal | Eenheid |
| Werktemperatuurbereik van het geval | Tc | 0 | + 70 | °C | |
| Spanning van de voedingsbron | Vcc | 3.135 | 3.30 | 3.465 | V |
| Voedingsstroom | Ik...cc | 500 | mA | ||
| Gegevenspercentage | BR | 9.953 | 11.1 | Gbit/s |
Optische en elektrische kenmerken
| Elektrische kenmerken van de zender | |||||||
| Parameter | Symbool | Min. | Typisch | Maximaal | Eenheid | Notities | |
| Centrale golflengte | λc | 1320 | 1330 | 1340 | nm | ||
| Spectrumbreedte ((-20dB) | Δλ | 1 | nm | ||||
| Verhouding van de onderdrukking in zijmodus | SMSR | 30 | dB | ||||
| Gemiddeld uitgangsvermogen | PUit | + 1 | +6 | dBm | 1 | ||
| Uitstervingspercentage | Spoedeisende hulp | 3.5 | dB | ||||
| Gegevensinvoer schommeldifferentieel | VIN | 180 | 950 | mV | 2 | ||
| Input-differentiële impedantie | Z.IN | 90 | 100 | 110 | Ω | ||
| TX uitschakelen | Afzetten | 2.0 | Vcc | V | |||
| Inzetten | 0 | 0.8 | V | ||||
| Elektrische eigenschappen van de ontvanger | |||||||
| Parameter | Symbool | Min. | Type | Maximaal | Eenheid | Notities | |
| Centrale golflengte | λc | 1260 | 1270 | 1280 | nm | ||
| Gevoeligheid van de ontvanger | - 20 | dBm | 3 | ||||
| Overbelasting van ontvanger | - Acht.0 | dBm | 3 | ||||
| Verminderde waarde | LossenD | -21 jaar. | dBm | ||||
| Verzekerde verliezen | LossenEen | - 35 | dBm | ||||
| LOS Hysteresis | 0.5 | 4 | dB | ||||
| Data-output schommeldifferentieel | VUit | 400 | 600 | 800 | mV | 2 | |
| Lossen | Hoog | 2.0 | Vcc | V | |||
| Laag | 0.8 | V | |||||
| Notities | |||||||
|
1De optische stroom wordt naar SMF gestuurd. 2Interne AC-aansluiting. 3. gemeten met een PRBS 231-1 testpatroon @9953Mbps, BER ≤1×10-12. |
|||||||
