Plaats van herkomst:
Wuhan China
Merknaam:
Springtek
Certificering:
ISO9001 RoHS FCC CE
Modelnummer:
S-xb1032l20-CD

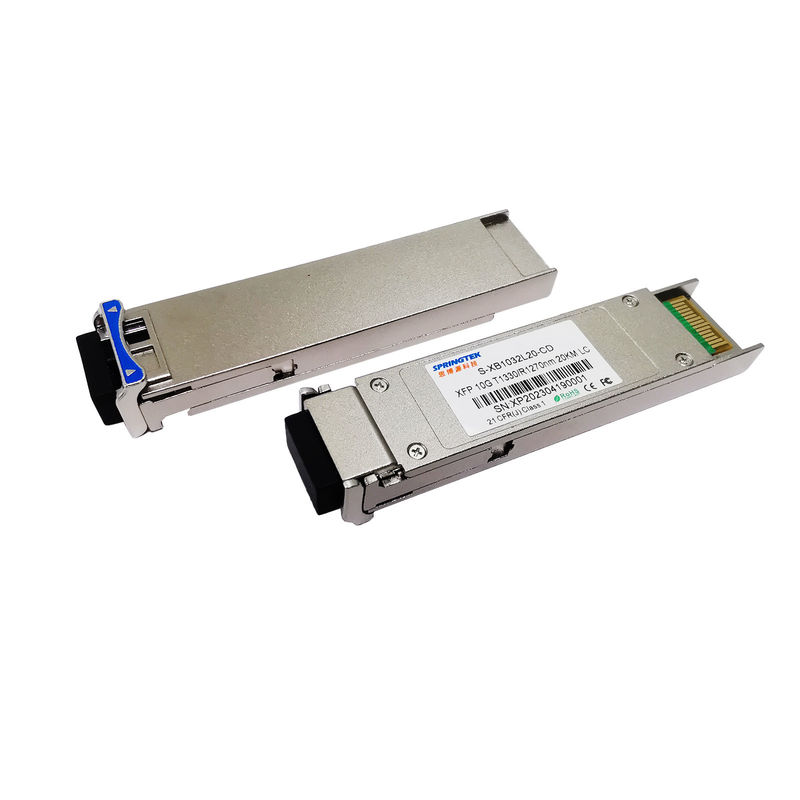

OEM XFP 10Gbps BIDI Tx1330nm, Rx1270nm LC DDM 20KM Optische Transceiever
Het opdracht geven van tot informatie
| Artikelnummer | Productomschrijving |
|
S-xb1032l20-CD |
BIDI, XFP, 10Gbps, Tx1330/Rx1270nm, SM, 20km, LC 0ºC~+70ºC, met DDM |
Beschrijving
De Springtekxfp+ BIDI module is volgzaam met de de vorm-Factor van 10G Kleine Pluggable (XFP) Multi-Source Overeenkomst (MSA), steunend datasnelheid van 9.953~11.1Gbps, en transmissieafstand tot 20km over SMF.
De zendontvangermodule bestaat uit een zender met de laser van 1330nm DFB en uit een ontvanger met een SPELDfotodiode. De zender en de ontvanger zijn afzonderlijk binnen een brede temperatuurwaaier en van de aanbiedingen optimale hitte dissipatie en uitstekende elektromagnetische beveiliging waarbij hoge havendichtheid voor 10GbE-systemen wordt toegelaten.
Eigenschappen
Toepassingen
Absolute Maximumclassificaties
| Parameter | Symbool | Min | Type | Maximum | Eenheid |
| Voedingvoltage | Vcc | -0.5 | 4.5 | V | |
| De Waaier van de opslagtemperatuur | Ts | -40 | +85 | °C | |
| Relatieve Vochtigheid die - werkt | RHO | 5 | 85 | % |
Geadviseerde Exploitatievoorwaarden
| Parameter | Symbool | Min | Type | Maximum | Eenheid |
| Waaier van de geval de Werkende Temperatuur | Tc | 0 | +70 | °C | |
| Voedingvoltage | Vcc | 3,135 | 3.30 | 3,465 | V |
| Leveringsstroom | Icc | 500 | mA | ||
| Datasnelheid | BR | 9,953 | 11.1 | Gbps |
Optische en Elektrokenmerken
| Zender Elektrokenmerken | |||||||
| Parameter | Symbool | Min | Typisch | Maximum | Eenheid | Nota's | |
| Centrumgolflengte | λc | 1320 | 1330 | 1340 | NM | ||
| Spectrale Breedte (- 20dB) | Δλ | 1 | NM | ||||
| De Verhouding van de zij-wijzeafschaffing | SMSR | 30 | dB | ||||
| Gemiddelde Outputmacht | Steenbolk | -3 | +2 | dBm | 1 | ||
| Uitstervenverhouding | ER | 3.5 | dB | ||||
| Het Verschil van de gegevensinvoerschommeling | VIN | 180 | 950 | mV | 2 | ||
| Input Differentiële Impedantie | ZIN | 90 | 100 | 110 | Ω | ||
| TX maak onbruikbaar | Maak onbruikbaar | 2.0 | Vcc | V | |||
| Laat toe | 0 | 0,8 | V | ||||
| Ontvangers Elektrokenmerken | |||||||
| Parameter | Symbool | Min | Type | Maximum | Eenheid | Nota's | |
| Centrumgolflengte | λc | 1260 | 1270 | 1280 | NM | ||
| Ontvangersgevoeligheid | -14.5 | dBm | 3 | ||||
| Ontvangersoverbelasting | 0,5 | dBm | 3 | ||||
| LOS DE-beweert | LOSD | -15.5 | dBm | ||||
| LOS beweert | LOSA | -26 | dBm | ||||
| LOS Hysterese | 0,5 | 4 | dB | ||||
| De Schommelingsverschil van de gegevensoutput | Vout | 400 | 600 | 800 | mV | 2 | |
| LOS | Hoog | 2.0 | Vcc | V | |||
| Laag | 0,8 | V | |||||
| Nota's | |||||||
|
1. De optische macht wordt gelanceerd in SMF. 2. Intern AC-Gekoppeld. 3. Gemeten met een PRBS 231 - 1 testpatroon @9953Mbps, BER ≤1×10-12. |
|||||||
