Plaats van herkomst:
Wuhan China
Merknaam:
Springtek
Certificering:
ISO9001 RoHS FCC CE
Modelnummer:
S-xp1031l10-CD

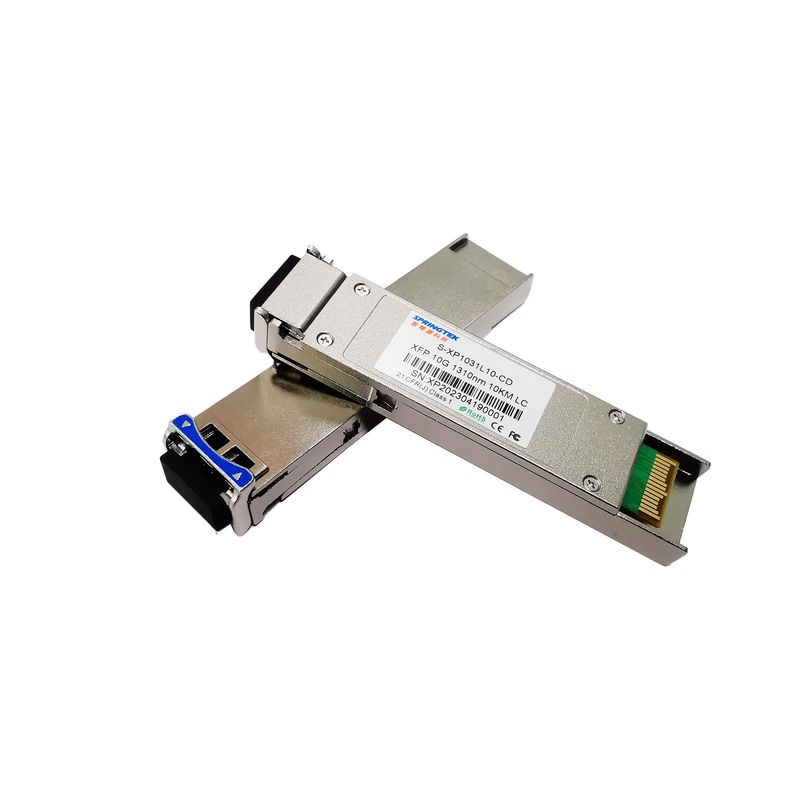

de periodieke pluggable XFP Optische Zendontvanger van 10G XFP LR 1310nm, LC-schakelaar, voor maximaal 10km over SMF
Het opdracht geven van tot informatie
| Artikelnummer | Productomschrijving |
| S-xp1031l10-CD | XFP, 10Gbps, 1310nm, SMF, 10km, 0ºC~+70ºC, met DDM |
Beschrijving
De Springtekxfp module is volgzaam met de de vorm-Factor van 10G Kleine Pluggable (XFP) Multi-Source Overeenkomst (MSA), steunend datasnelheid van 9.953~11.1Gbps, en transmissieafstand tot 10km over SMF.
De zendontvangermodule bestaat uit een zender met de laser van 1310nm DFB en uit een ontvanger met een SPELDfotodiode. De zender en de ontvanger zijn afzonderlijk binnen een brede temperatuurwaaier en van de aanbiedingen optimale hitte dissipatie en uitstekende elektromagnetische beveiliging waarbij hoge havendichtheid voor 10 GbE-systemen wordt toegelaten.
Eigenschappen
Toepassingen
Absolute Maximumclassificaties
| Parameter | Symbool | Min | Type | Maximum | Eenheid |
| Voedingvoltage | Vcc | -0.5 | 4.5 | V | |
| De Waaier van de opslagtemperatuur | Ts | -40 | +85 | °C | |
| Relatieve Vochtigheid die - werken | RHO | 5 | 85 | % |
Om het even welke spanning voorbij de maximumclassificaties kan in permanente schade resulteren. De apparatenspecificaties zijn gewaarborgd slechts onder de geadviseerde exploitatievoorwaarden.
Geadviseerde Exploitatievoorwaarden
| Parameter | Symbool | Min | Type | Maximum | Eenheid |
| Waaier van de geval de Werkende Temperatuur | Tc | 0 | +70 | °C | |
| Voedingvoltage | Vcc | 3,135 | 3.30 | 3,465 | V |
| Leveringsstroom | Icc | 500 | mA | ||
| Datasnelheid | BR | 9,953 | 11.1 | Gbps |
Optische en Elektrokenmerken
| Zender Elektrokenmerken | |||||||
| Parameter | Symbool | Min | Typisch | Maximum | Eenheid | Nota's | |
| Centrumgolflengte | λc | 1270 | 1310 | 1350 | NM | ||
| Spectrale Breedte (- 20dB) | Δλ | 3 | NM | ||||
| De Verhouding van de zij-wijzeafschaffing | SMSR | 30 | dB | ||||
| Gemiddelde Outputmacht | Steenbolk | -6.5 | +0.5 | dBm | 1 | ||
| Uitstervenverhouding | ER | 3.5 | dB | ||||
| Het Verschil van de gegevensinvoerschommeling | VIN | 180 | 950 | mV | 2 | ||
| Input Differentiële Impedantie | ZIN | 90 | 100 | 110 | Ω | ||
| TX maak onbruikbaar | Maak onbruikbaar | 2.0 | Vcc | V | |||
| Laat toe | 0 | 0,8 | V | ||||
| Ontvangers Elektrokenmerken | |||||||
| Parameter | Symbool | Min | Type | Maximum | Eenheid | Nota's | |
| Centrumgolflengte | λc | 1260 | 1600 | NM | |||
| Ontvangersgevoeligheid | -14.5 | dBm | 3 | ||||
| Ontvangersoverbelasting | 0,5 | dBm | 3 | ||||
| LOS DE-beweert | LOSD | -15.5 | dBm | ||||
| LOS beweert | LOSA | -26 | dBm | ||||
| LOS Hysterese | 0,5 | 4 | dB | ||||
| De Schommelingsverschil van de gegevensoutput | Vout | 400 | 600 | 800 | mV | 2 | |
| LOS | Hoog | 2.0 | Vcc | V | |||
| Laag | 0,8 | V | |||||
| Nota's | |||||||
|
1. De optische macht wordt gelanceerd in SMF. 2. Intern AC-Gekoppeld. 3. Gemeten met een PRBS 231 - 1 testpatroon @9953Mbps, BER ≤1×10-12. |
|||||||
