Plaats van herkomst:
Wuhan China
Merknaam:
Springtek
Certificering:
ISO9001 RoHS FCC CE
Modelnummer:
S-qd4a31m01-cd-4

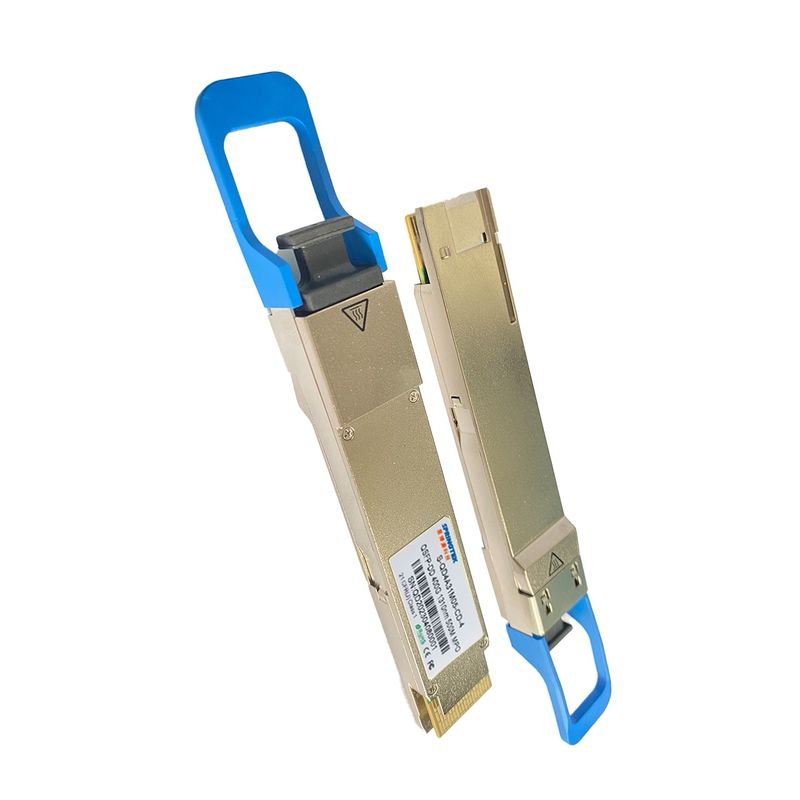

OEM qsfp-DD Compatibele Jeneverbes/Cisco 400G 1310nm DR4 500M Optische de Zendontvangermodule van MTP/MPO
QSFP-DD DR4 S-QD4A31M05-CD-4 230301.PDF
Het opdracht geven van tot informatie
| Artikelnummer | Productomschrijving |
|
S-qd4a31m05-cd-4 |
Qsfp-DD 400G 1310nm DR4 500M SMF MPO, 0ºC~+70ºC, met DDM |
Beschrijving
Springtek400gb/s qsfp-DD DR4 optische die module voor 500m optische communicatie toepassingen wordt ontworpen. S-qd4a31m05-cd-4 zet de module 8 kanalen elektro de inputgegevens van van 50Gb/s (PAM4) in 4 kanalen van parallelle optische signalen, elk geschikt om voor 100Gb/s-verrichting voor een geaggregeerde gegevenstarief 400Gb/s. Integendeel, op de ontvanger
de partij, de module zet 4 kanalen van parallelle optische signalen van 100Gb/s elk kanaal voor een geaggregeerde gegevenstarief van 400Gb/s in 8 kanalen elektro de outputgegevens van van 50Gb/s (PAM4) om.
Een optische vezelkabel met een MTP/MPO-12-schakelaar kan in de de modulevergaarbak van Springtek worden gestopt 400Gb/s qsfp-DD DR4. De juiste groepering wordt verzekerd door de gidsspelden binnen de vergaarbak. De kabel kan niet gewoonlijk voor juist kanaal worden verdraaid om groepering te kanaliseren. De elektroverbinding wordt bereikt door een qsfp-DD MSA-Volgzame randtype schakelaar.
Het product wordt ontworpen met vormfactor, optische/elektroverbinding en digitale kenmerkende interface volgens de Multi-Source Overeenkomst qsfp-DD
Eigenschappen
Toepassingen
Absolute Maximumclassificaties
Men heeft om op te merken dat de verrichting meer dan om het even welke individuele absolute maximumclassificaties permanente schade aan deze module zou kunnen veroorzaken.
| Parameter | Symbool | Min | Type | Maximum | Eenheid |
| Voedingvoltage | Vcc | -0.5 | 3.6 | V | |
| De Waaier van de opslagtemperatuur | Ts | -40 | 85 | °C | |
| Werkende Gevaltemperatuur | Aan | 0 | 70 | °C | |
| Relatieve Vochtigheid (niet-condensatie) | Relatieve vochtigheid | 0 | 85 | % |
Geadviseerde Exploitatievoorwaarden en Voedingvereisten
| Parameter | Symbool | Min | Typisch | Maximum | Eenheden | Nota's |
| Werkende Gevaltemperatuur | BOVENKANT | 0 | 70 | gr.C. | ||
| Voedingvoltage | VCC | 3,135 | 3.3 | 3,465 | V | |
| Datasnelheid, elke Steeg | 26.5625 | GBd | PAM4 | |||
| Gegevens Rate Accuracy | -100 | 100 | p.p.m. | |||
| Bitfoutenverhouding pre-FEC | 2.4x10-4 | |||||
| Bitfoutenverhouding post-FEC | 1x10-12 | 1 | ||||
| Verbindingsafstand | D | 0,002 | 500 | m | 2 |
Elektrokenmerken
De volgende elektrokenmerken worden bepaald over het Geadviseerde Werkende Milieu tenzij anders gespecificeerd.
| Parameter | Test oint | Min | Typisch | Maximum | Eenheden | Nota's | |
| Machtsconsumptie | 12 | W | |||||
| Leveringsstroom | Icc | 3.64 | A | ||||
| Zender (elke Steeg) | |||||||
| Signalerend Tarief, elke Steeg | TP1 | 26.5625 ± 100 p.p.m. | GBd | ||||
|
De differentiële pk-pk Tolerantie van het Inputvoltage Wanverhouding |
TP1a | 900 | mVpp | 1 | |||
| Differentiële Beëindiging | TP1 | 10 | % | ||||
| Het differentiële Verlies van de Inputterugkeer | TP1 |
IEEE 802.3-2015 Vergelijking (83E-5) |
dB | ||||
| Verschil aan Gemeenschappelijke Wijze Het Verlies van de inputterugkeer |
TP1 | IEEE 802.3-2015 Vergelijking (83E-6) |
dB | ||||
| Module Beklemtoonde Inputtest | TP1a |
Zie IEEE 802.3bs 120E.3.4.1 |
2 | ||||
|
Single-ended Voltage Tolerantiewaaier (Min) |
TP1a | -0,4 tot 3,3 | V | ||||
| De Hoogte van het dichtbijgelegen-Beëindigenoog, Verschil | TP1 | -350 | 2850 | mV | 3 | ||
| Ontvanger (elke Steeg) | |||||||
| De Hoogte van het ver-Beëindigenoog, Verschil | TP4 | 26.5625 ± 100 p.p.m. | GBd | ||||
|
Peak-to-Peak verschil Outputvoltage |
TP4 | 900 | mVpp | ||||
| AC het Gemeenschappelijke Voltage van de Wijzeoutput (Vcm) | TP4 | 17.5 | mV | ||||
|
Differentiële Beëindiging Wanverhouding |
TP4 | 10 | % | ||||
|
Het differentiële Verlies van de Outputterugkeer
|
TP4 |
IEEE 802.3-2015 Vergelijking (83E-2) |
|||||
|
Gemeenschappelijke aan Differentiële Wijzeomzetting Terugkeerverlies |
TP4 |
IEEE 802.3-2015 Vergelijking (83E-3) |
|||||
|
Overgangstijd, 20% aan 80%
|
TP4 | 9.5 | ps | ||||
|
De Breedte van het de Symmetriemasker van het dichtbijgelegen-Beëindigenoog (ESMW) |
TP4 | 0,265 | UI | ||||
| De Hoogte van het dichtbijgelegen-Beëindigenoog, Verschil | TP4 | 70 | mV | ||||
|
De Breedte van het de Symmetriemasker van het ver-Beëindigenoog (ESMW) |
TP4 | 0,2 | UI | ||||
| De Hoogte van het ver-Beëindigenoog, Verschil | TP4 | 30 | mV | ||||
| De Verhouding van de ver-Beëindigenvoorloper ISI | TP4 | -4.5 | 2.5 | % | |||
| Het gemeenschappelijke Voltage van de Wijzeoutput (Vcm) | TP4 | -350 | 2850 | mV | 3 | ||
|
Nota's: 1. Met de uitzondering op IEEE 802.3bs 120E.3.1.2 dat het patroon PRBS31Q of door elkaar gegooide nutteloos is. 2. Ontmoet BER in IEEE 802.3bs 120E.1.1 wordt gespecificeerd die. 3. Gemeenschappelijk die de wijzevoltage van gelijkstroom door de gastheer wordt geproduceerd. De specificatie omvat gevolgen van het voltage van de grondcompensatie. |
|||||||
Optische Kenmerken
| Parameter | Symbool | Min | Typisch | Maximum | Eenheden | Nota's |
| Centrumgolflengte | λc | 1304.5 | 1310 | 1317.5 | NM | |
| Zender | ||||||
| Datasnelheid, elke Steeg | 53,125 ± 100 p.p.m. | GBd | ||||
| Modulatieformaat | PAM4 | |||||
| De Verhouding van de zij-wijzeafschaffing | SMSR | 30 | dB | |||
| Gemiddelde Lanceringsmacht, elke Steeg | PAVG | -2.9 | 4 | dBm | 1 | |
|
Buiten Optische Modulatieomvang (OMAouter), elke Steeg |
POMA | -0.8 | 4.2 | dBm | 2 | |
|
Lanceringsmacht in OMAouter minus TDECQ, elke Steeg voor ER ≥ 4.5dB voor ER < 4=""> |
-2.2 -1.9 |
dB | ||||
|
Zender en Verspreidingsoog Clouser voor PAM4, elke Steeg |
TDECQ | 3.4 | dB | |||
| TDECQ – 10*log10 (Ceq), elke Steeg | 3.4 | dB | 3 | |||
| Uitstervenverhouding | ER | 3.5 | dB | |||
|
Verschil in Lanceringsmacht tussen om het even welke twee Stegen (OMAouter) |
4 | dB | ||||
| RIN15.6OMA | RIN | -136 | dB/Hz | |||
| De optische Tolerantie van het Terugkeerverlies | TOL | 21.4 | dB | |||
|
Gemiddelde Lanceringsmacht van VAN Zender, elke Steeg |
Poff | -26 | dBm | |||
| De Tijd van de zenderovergang | 17 | ps | ||||
|
Gemiddelde Lanceringsmacht van WEG Zender, elke Steeg |
Poff | -15 | dBm | |||
| Ontvanger | ||||||
| Datasnelheid, elke Steeg | 53,125 ± 100 p.p.m. | GBd | ||||
| Modulatieformaat | PAM4 | |||||
| Schadedrempel, elke Steeg | THd | 5 | dBm | 4 | ||
| Het gemiddelde ontvangt Macht, elke Steeg | -5.9 | 4 | dBm | 5 | ||
| Ontvang Macht (OMAouter), elke Steeg | 4.2 | dBm | ||||
|
Ontvangersgevoeligheid (OMAouter), elke Steeg |
SEN |
Vergelijking (1) |
dBm | 6 | ||
| Beklemtoonde Ontvangersgevoeligheid | SRS | -1.9 | dBm | 7 | ||
| Ontvangersreflectiecoëfficiënt | Rr | -26 | dB | |||
| LOS beweert | LOSA | -15 | dBm | |||
| LOS DE-beweert | LOSD | -8.9 | dBm | |||
| LOS Hysterese | LOSH | 0,5 | dB | |||
| Beklemtoonde Voorwaarden voor de Gevoeligheid van de Spanningsontvanger (Nota 7) | ||||||
| Beklemtoonde Oogsluiting voor PAM4 (SECQ), Steeg in Onderzoek |
3.4 | dB | ||||
| SECQ – 10*log10 (Ceq), Steeg nder Test | 3.4 | dB | ||||
| OMAouter van elke Aanvallersteeg | 4.2 | dBm | ||||
Digitale Kenmerkende Functies
De volgende digitale kenmerkende kenmerken worden bepaald over de normale exploitatievoorwaarden tenzij anders gespecificeerd.
| Parameter | Symbool | Min | Maximum | Eenheden | Nota's |
| De absolute fout van de temperatuurmonitor | DMI_Temp | -3 | 3 | gr.C. | Over het werken temperatuurwaaier |
| De monitor absolute fout van het leveringsvoltage | DMI _VCC | -0.1 | 0,1 | V | Over het volledige werken waaier |
| De monitor absolute fout van de kanaalrx macht | DMI_RX_Ch | -2 | 2 | dB | 1 |
| Kanaal Bias huidige monitor | DMI_Ibias_Ch | -10% | 10% | mA | |
| De monitor absolute fout van de kanaaltx macht | DMI_TX_Ch | -2 | 2 | dB | 1 |
|
Nota's: 1. wegens metingsnauwkeurigheid van verschillende vezels, zou er een extra +/-1 dB schommeling, of a kunnen zijn +/- 3 dB totale nauwkeurigheid. |
|||||
