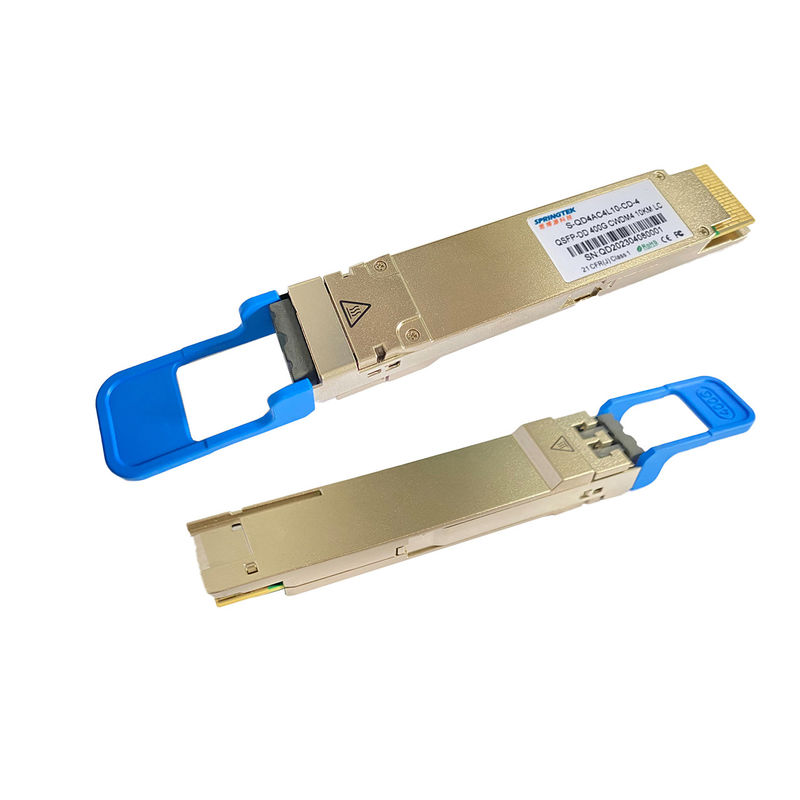

Compatibel Nokia qsfp-DD CWDM 10km Module400gbps LR4 LC Optische Zendontvanger
QSFP-DD LR4 S-QD4AC4L10-CD-4 230301.PDF
Het opdracht geven van tot informatie
| Artikelnummer | Productomschrijving |
|
S-qd4ac4l10-cd-4 |
QSFP-DD 400G CWDM4 LR4 10KM LC, 0ºC~+70ºC, MET DDM |
Beschrijving
Springtek400gb/s qsfp-DD LR4 optische die module voor 10km optische communicatie toepassingen wordt ontworpen. S-qd4ac4l10-cd-4 zet de module 8 kanalen van elektro de inputgegevens van 50Gb/s (PAM4) in 4 kanalen van de optische signalen van CWDM om, en seint hen in één enkel kanaal voor de optische transmissie van 400Gb/s simultaan over. Integendeel, aan de ontvangerskant, de-multiplexes de module optisch een optische input van 400Gb/s in 4 kanalen van de optische signalen van CWDM, en zet hen in 8 kanalen elektro de outputgegevens van van 50Gb/s (PAM4) om.
De centrale golflengten van de 4 CWDM-kanalen zijn 1271, 1291, 1311 en 1331 die NM aangezien de leden van het CWDM-golflengtenet in itu-t G.694.2.It wordt bepaald een duplexlc-schakelaar voor de optische interface en een 76 speldschakelaar voor de elektrointerface bevat. Om het optische verspreidingssysteem op lange termijn te minimaliseren, moet single-mode vezel (SMF) in deze module worden toegepast. De gastheer FEC moet tot 10km vezeltransmissie steunen
S-qd4ac4l10-cd-4 wordt het product ontworpen met vormfactor, optische/elektroverbinding en digitale kenmerkende interface volgens het qsfp-DD Multi-Source Overeenkomsten (MSA) Type - 2. Het is ontworpen om de ruwste externe exploitatievoorwaarden met inbegrip van temperatuur, vochtigheid en EMI interferentie te ontmoeten.
Eigenschappen
Toepassingen
Absolute Maximumclassificaties
Men heeft om op te merken dat de verrichting meer dan om het even welke individuele absolute maximumclassificaties permanente schade aan deze module zou kunnen veroorzaken.
| Parameter | Symbool | Min | Type | Maximum | Eenheid |
| Voedingvoltage | Vcc | -0.5 | 3.6 | V | |
| De Waaier van de opslagtemperatuur | Ts | -40 | 85 | °C | |
| Werkende Gevaltemperatuur | Aan | 0 | 70 | °C | |
| Relatieve Vochtigheid (niet-condensatie) | Relatieve vochtigheid | 0 | 85 | % |
Geadviseerde Exploitatievoorwaarden en Voedingvereisten
| Parameter | Symbool | Min | Typisch | Maximum | Eenheden | Nota's |
| Werkende Gevaltemperatuur | BOVENKANT | 0 | 70 | gr.C. | ||
| Voedingvoltage | VCC | 3,135 | 3.3 | 3,465 | V | |
| Datasnelheid, elke Steeg | 26.5625 | GBd | PAM4 | |||
| Gegevens Rate Accuracy | -100 | 100 | p.p.m. | |||
| Bitfoutenverhouding pre-FEC | 2.4x10-4 | |||||
| Bitfoutenverhouding post-FEC | 1x10-12 | 1 | ||||
| Verbindingsafstand | D | 0,002 | 10 | km | 2 | |
|
Nota's: 1. FEC door gastheersysteem dat wordt verstrekt. 2. FEC op gastheersysteem wordt vereist maximumafstand te steunen die |
||||||
Elektrokenmerken
De volgende elektrokenmerken worden bepaald over het Geadviseerde Werkende Milieu tenzij anders gespecificeerd.
| Parameter | Test oint | Min | Typisch | Maximum | Eenheden | Nota's | |
| Machtsconsumptie | 12 | W | |||||
| Leveringsstroom | Icc | 3.63 | A | ||||
| Zender (elke Steeg) | |||||||
| Signalerend Tarief, elke Steeg | TP1 | 26.5625 ± 100 p.p.m. | GBd | ||||
|
De differentiële pk-pk Tolerantie van het Inputvoltage Wanverhouding |
TP1a | 900 | mVpp | 1 | |||
| Differentiële Beëindiging | TP1 | 10 | % | ||||
| Het differentiële Verlies van de Inputterugkeer | TP1 |
IEEE 802.3-2015 Vergelijking (83E-5) |
dB | ||||
| Verschil aan Gemeenschappelijke Wijze Het Verlies van de inputterugkeer |
TP1 | IEEE 802.3-2015 Vergelijking (83E-6) |
dB | ||||
| Module Beklemtoonde Inputtest | TP1a | Zie IEEE 802.3bs 120E.3.4.1 | 2 | ||||
|
Single-ended Voltage Tolerantiewaaier (Min) |
TP1a | -0,4 tot 3,3 | V | ||||
| De Hoogte van het dichtbijgelegen-Beëindigenoog, Verschil | TP1 | -350 | 2850 | mV | 3 | ||
| Ontvanger (elke Steeg) | |||||||
| De Hoogte van het ver-Beëindigenoog, Verschil | TP4 | 53,125 ± 100 p.p.m. | GBd | ||||
|
Peak-to-Peak verschil Outputvoltage |
TP4 | 900 | mVpp | ||||
| Het gemeenschappelijke Voltage van de Wijzeoutput (Vcm) | TP4 | 2850 | mV | ||||
|
Differentiële Beëindiging Wanverhouding |
TP4 | 10 | % | ||||
|
Het differentiële Verlies van de Outputterugkeer
|
TP4 |
IEEE 802.3-2015 Vergelijking (83E-2) |
|||||
|
Gemeenschappelijke aan Differentiële Wijze Het Verlies van de omzettingsterugkeer |
TP4 |
IEEE 802.3-2015 Vergelijking (83E-3) |
|||||
|
Overgangstijd, 20% aan 80%
|
TP4 | 9.5 | ps | ||||
|
De Breedte van het de Symmetriemasker van het dichtbijgelegen-Beëindigenoog (ESMW) |
TP4 | 0,265 | UI | ||||
| De Hoogte van het dichtbijgelegen-Beëindigenoog, Verschil | TP4 | 70 | mV | ||||
|
De Breedte van het de Symmetriemasker van het ver-Beëindigenoog (ESMW) |
TP4 | 0,2 | UI | ||||
| De Hoogte van het ver-Beëindigenoog, Verschil | TP4 | 30 | mV | ||||
| De Verhouding van de ver-Beëindigenvoorloper ISI | TP4 | -4.5 | 2.5 | % | |||
| Het gemeenschappelijke Voltage van de Wijzeoutput (Vcm) | TP4 | -350 | 2850 | mV | 3 | ||
|
Nota's: 1. Met de uitzondering op IEEE 802.3bs 120E.3.1.2 dat het patroon PRBS31Q of door elkaar gegooide nutteloos is. 2. Ontmoet BER in IEEE 802.3bs 120E.1.1 wordt gespecificeerd die. 3. Gemeenschappelijk die de wijzevoltage van gelijkstroom door de gastheer wordt geproduceerd. De specificatie omvat gevolgen van het voltage van de grondcompensatie. |
|||||||
Optische Kenmerken
| Parameter | Symbool | Min | Typisch | Maximum | Eenheden | Nota's |
| Zender | ||||||
| Centrumgolflengte | L0 | 1264.5 | 1271 | 1277.5 | NM | |
| L1 | 1284.5 | 1291 | 1279.5 | NM | ||
| L2 | 1304.5 | 1311 | 1317.5 | NM | ||
| L3 | 1324.5 | 1331 | 1337.5 | NM | ||
| Datasnelheid, elke Steeg | 53,125 ± 100 p.p.m. | GBd | ||||
| Modulatieformaat | PAM4 | |||||
| De Verhouding van de zij-wijzeafschaffing | SMSR | 30 | dB | |||
| Gemiddelde Lanceringsmacht, elke Steeg | PAVG | -2.8 | 4.0 | dBm | 1 | |
|
Buiten Optische Modulatieomvang (OMAouter), elke Steeg |
POMA | 0,2 | 4.2 | dBm | 2 | |
|
Lanceringsmacht in OMAouter minus TDECQ, elke Steeg voor ER ≥ 4.5dB voor ER < 4=""> |
-1.2 -1.1 |
dB | ||||
|
Zender en Verspreidingsoog Clouser voor PAM4, elke Steeg |
TDECQ | 3.9 | dB | |||
| TDECQ – 10*log10 (Ceq), elke Steeg | 3.9 | dB | ||||
| Uitstervenverhouding | ER | 3.5 | dB | |||
|
Verschil in Lanceringsmacht tussen om het even welke twee Stegen (OMAouter) |
4 | dB | ||||
| RIN15.6OMA | RIN | -136 | dB/Hz | |||
| De optische Tolerantie van het Terugkeerverlies | TOL | 15.6 | dB | |||
|
Gemiddelde Lanceringsmacht van VAN Zender, elke Steeg |
Poff | -26 | dBm | |||
| De Tijd van de zenderovergang | 17 | ps | ||||
|
Gemiddelde Lanceringsmacht van WEG Zender, elke Steeg |
Poff | -20 | dBm | |||
| Ontvanger | ||||||
| Centrumgolflengte | L0 | 1264.5 | 1271 | 1277.5 | NM | |
| L1 | 1284.5 | 1291 | 1279.5 | NM | ||
| L2 | 1304.5 | 1311 | 1317.5 | NM | ||
| L3 | 1324.5 | 1331 | 1337.5 | NM | ||
| Datasnelheid, elke Steeg | 53,125 ± 100 p.p.m. | GBd | ||||
| Modulatieformaat | PAM4 | |||||
| Schadedrempel, elke Steeg | THd | 5 | dBm | 4 | ||
| Het gemiddelde ontvangt Macht, elke Steeg | -9.1 | 4 | dBm | 5 | ||
| Ontvang Macht (OMAouter), elke Steeg | 4.2 | dBm | ||||
|
Verschil in Ontvangersmacht tussen om het even welke twee Stegen (OMAouter) |
4.6 | dBm | ||||
|
Ontvangersgevoeligheid (OMAouter), elke Steeg |
SEN |
Vergelijking (1) |
dBm | 6 | ||
| Beklemtoonde Ontvangersgevoeligheid | SRS | -4.1 | dBm | 7 | ||
| Ontvangersreflectiecoëfficiënt | Rr | -26 | dB | |||
| LOS beweert | LOSA | -20 | dBm | |||
| LOS DE-beweert | LOSD | -12.1 | dBm | |||
| LOS Hysterese | LOSH | 0,5 | dB | |||
| Beklemtoonde Voorwaarden voor de Gevoeligheid van de Spanningsontvanger (Nota 7) | ||||||
|
Beklemtoonde Oogsluiting voor PAM4 (SECQ), Steeg in Onderzoek |
3.9 | dB | ||||
| SECQ – 10*log10 (Ceq), Steeg nder Test | 3.9 | dB | ||||
| OMAouter van elke Aanvallersteeg | 0,5 | dBm | ||||
|
Nota's: 1. De gemiddelde lanceringsmacht, elke steeg (min) is informatief en niet de belangrijkste indicator van signaalsterkte. Een zender met lanceringsmacht onder deze waarde kan niet volgzaam zijn; nochtans, verzekert een waarde boven dit geen naleving. 2. Zelfs als TDECQ < 1=""> 3. Ceq is een coëfficiënt in IEEE-Norm 802.3-2018 clausule 121.8.5.3 wordt bepaald die van van de het lawaaiverhoging van de verwijzingsequaliser van het de Modulatieformaat PAM4 de Schadedrempel, elke Steeg THd 5.0dBm die rekenschap geeft. 4. Het gemiddelde ontvangt macht, is elke steeg (min) informatief en niet de belangrijkste indicator van signaalsterkte. Een ontvangen macht onder deze waarde kan niet volgzaam zijn; nochtans, verzekert een waarde boven dit geen naleving. 5. De ontvanger zal kunnen, zonder schade, ononderbroken blootstelling aan een optisch inputsignaal tolereren die dit gemiddelde machtsniveau hebben. 6. De ontvangersgevoeligheid (OMAouter), elke (maximum) steeg is informatief en voor een zender met een waarde van SECQ tot 3,9 dB bepaald. Het zou Vergelijking (1) moeten ontmoeten, die in Figuur 4 geïllustreerd is. 7. Gemeten met het signaal van de conformiteitstest bij TP3 voor BER gelijk aan 2.4x10-4. 8. Deze beproevingsomstandigheden zijn voor het meten van beklemtoonde ontvangersgevoeligheid. Zij zijn geen kenmerken van de ontvanger. |
||||||
De volgende digitale kenmerkende kenmerken worden bepaald over de normale exploitatievoorwaarden tenzij anders gespecificeerd.
| Parameter | Symbool | Min | Maximum | Eenheden | Nota's |
| De absolute fout van de temperatuurmonitor | DMI_Temp | -3 | 3 | gr.C. | Over het werken temperatuurwaaier |
| De monitor absolute fout van het leveringsvoltage | DMI _VCC | -0.1 | 0,1 | V | Over het volledige werken waaier |
| De monitor absolute fout van de kanaalrx macht | DMI_RX_Ch | -2 | 2 | dB | 1 |
| Kanaal Bias huidige monitor | DMI_Ibias_Ch | -10% | 10% | mA | |
| De monitor absolute fout van de kanaaltx macht | DMI_TX_Ch | -2 | 2 | dB | 1 |
|
Nota's: 1. wegens metingsnauwkeurigheid van verschillende vezels, zou er een extra +/-1 dB schommeling, of a kunnen zijn +/- 3 dB totale nauwkeurigheid. |
|||||
