Plaats van herkomst:
Wuhan China
Merknaam:
Springtek
Certificering:
ISO9001 RoHS FCC CE
Modelnummer:
S-qd4a85m01-cd-8

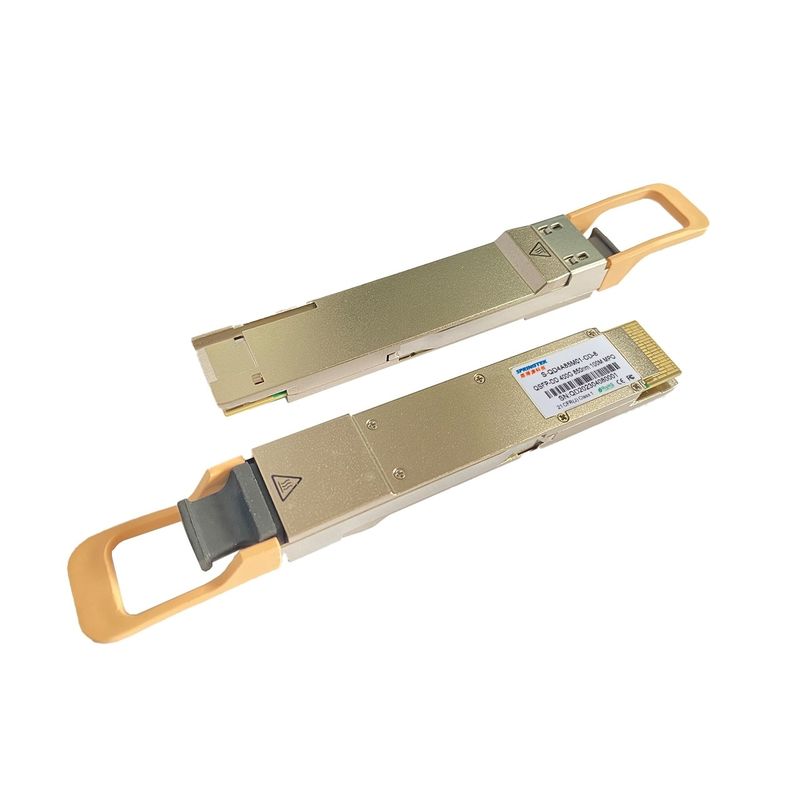

400G 850nm 100M Cisco compatibleQSFP-DD SR8 MPO MM. Zendontvanger
QSFP-DD SR8 S-QD4A85M01-CD-8 230301.PDF
Het opdracht geven van tot informatie
| Artikelnummer | Productomschrijving |
| S-qd4a85m01-cd-8 | Qsfp-DD 400G 850nm SR8 100M MPO, 0ºC~+70ºC, met DDM |
Beschrijving
Springtek400gb/s qsfp-DD SR8 optische module. Het verstrekt verhoogde havendichtheid en totale systeemkostenbesparingen. Het hoogtepunt qsfp-DD - de duplex optische module biedt onafhankelijke 8 aan overbrengt en ontvangt kanalen, elk geschikt voor 53.125Gb/s-verrichting voor een geaggregeerde gegevenstarief van 400Gb/s op 100 meters van multi-mode vezel van OM3.
Een optische vezelkabel met een MTP/MPO-16-schakelaar kan in de de modulevergaarbak van qsfp-DD worden gestopt SR8. De juiste groepering wordt verzekerd door de gidsspelden binnen de vergaarbak. De kabel kan niet gewoonlijk voor juist kanaal worden verdraaid om groepering te kanaliseren. De elektroverbinding wordt bereikt door een qsfp-DD MSA-Volgzame randtype schakelaar.
De centrale golflengten van alle 8 parallelle stegen zijn 850nm. Het bevat een optische schakelaar mpo-16 voor de optische interface en een 60 speldschakelaar voor de elektrointerface. De gastheer FEC moet tot 70m OM3 multi-mode vezeltransmissie steunen.
S-qd4a85m01-cd-8 wordt het product ontworpen met vormfactor, optische/elektroverbinding en digitale kenmerkende interface volgens het qsfp-DD Multi-Source Overeenkomsten (MSA) Type - 2. Het is ontworpen om de ruwste externe exploitatievoorwaarden met inbegrip van temperatuur, vochtigheid en EMI interferentie te ontmoeten.
Eigenschappen
Toepassingen
Absolute Maximumclassificaties
Men heeft om op te merken dat de verrichting meer dan om het even welke individuele absolute maximumclassificaties permanente schade aan deze module zou kunnen veroorzaken.
| Parameter | Symbool | Min | Type | Maximum | Eenheid |
| Voedingvoltage | Vcc | -0.5 | 3.6 | V | |
| De Waaier van de opslagtemperatuur | Ts | -40 | 85 | °C | |
| Werkende Gevaltemperatuur | Aan | 0 | 70 | °C | |
| Relatieve Vochtigheid (niet-condensatie) | Relatieve vochtigheid | 0 | 85 | % |
Geadviseerde Exploitatievoorwaarden en Voedingvereisten
| Parameter | Symbool | Min | Typisch | Maximum | Eenheden | Nota's |
| Werkende Gevaltemperatuur | BOVENKANT | 0 | 70 | gr.C. | ||
| Voedingvoltage | VCC | 3,135 | 3.3 | 3,465 | V | |
| Datasnelheid, elke Steeg | 26.5625 | GBd | PAM4 | |||
| Gegevens Rate Accuracy | -100 | 100 | p.p.m. | |||
| Bitfoutenverhouding pre-FEC | 2.4x10-4 | |||||
| Bitfoutenverhouding post-FEC | 1x10-12 | 1 | ||||
| Verbindingsafstand met OM3 | D | 0,5 | 100 | m | 2 |
Nota's:
1. FEC door gastheersysteem dat wordt verstrekt.
2. FEC op gastheersysteem wordt vereist maximumafstand te steunen die.
Elektrokenmerken
De volgende elektrokenmerken worden bepaald over het Geadviseerde Werkende Milieu tenzij anders gespecificeerd.
| Parameter | Testpunt | Min | Typisch | Maximum | Eenheden | Nota's |
| Machtsconsumptie | 12 | W | ||||
| Leveringsstroom | Icc | 3.63 | A | |||
| Zender (elke Steeg) | ||||||
| Signalerend Tarief, elke Steeg | TP1 | 26.5625 ± 100 p.p.m. | GBd | |||
|
Differentieel pk-pk Inputvoltage Tolerantiewanverhouding |
TP1a | 900 | mVpp | 1 | ||
| Differentiële Beëindiging | TP1 | 10 | % | |||
| Het differentiële Verlies van de Inputterugkeer | TP1 |
IEEE 802.3-2015 Vergelijking (83E-5) |
dB | |||
| Verschil aan Gemeenschappelijke Wijze Het Verlies van de inputterugkeer |
TP1 | IEEE 802.3-2015 Vergelijking (83E-6) |
dB | |||
| Overgangstijd, 20% aan 80% | TP4 | 9.5 | ps | |||
|
De Breedte van het de Symmetriemasker van het dichtbijgelegen-Beëindigenoog (ESMW) |
TP4 | 0,265 | UI | |||
| De Hoogte van het dichtbijgelegen-Beëindigenoog, Verschil | TP4 | 70 | mV | |||
|
De Breedte van het de Symmetriemasker van het ver-Beëindigenoog (ESMW) |
TP4 | 0,2 | UI | |||
| De Hoogte van het ver-Beëindigenoog, Verschil | TP4 | 30 | mV | |||
| De Verhouding van de ver-Beëindigenvoorloper ISI | TP4 | -4.5 | 2.5 | % | ||
| Het gemeenschappelijke Voltage van de Wijzeoutput (Vcm) | TP4 | -350 | 2850 | mV | 3 | |
Nota's:
1. Met de uitzondering op IEEE 802.3bs 120E.3.1.2 dat het patroon PRBS31Q of door elkaar gegooide nutteloos is.
2. Ontmoet BER in IEEE 802.3bs 120E.1.1 wordt gespecificeerd die.
3. Gemeenschappelijk die de wijzevoltage van gelijkstroom door de gastheer wordt geproduceerd. De specificatie omvat gevolgen van het voltage van de grondcompensatie.
Optische Kenmerken
| Parameter | Symbool | Min | Typisch | Maximum | Eenheden | Nota's |
| Zender | ||||||
| Centrumgolflengte | λC | 840 | 850 | 860 | NM | |
| Datasnelheid, elke Steeg | 26.5625 ± 100 p.p.m. | GBd | ||||
| Modulatieformaat | PAM4 | |||||
| RMS Spectrale Breedte | ∆λrms | 0,6 | NM | Gemoduleerd | ||
| Gemiddelde Lanceringsmacht, elke Steeg | PAVG | -6.5 | 4 | dBm | 1 | |
|
Buiten Optische Modulatie Omvang (OMAouter), elke Steeg |
POMA | -4.5 | 3 | dBm | 2 | |
|
Lanceringsmacht in OMAouter minus TDECQ, elke Steeg |
-5.9 | dB | ||||
|
Zender en Verspreiding Oog Clouser voor PAM4, elke Steeg |
TDECQ | 4.5 | dB | |||
| Uitstervenverhouding | ER | 3 | dB | |||
| De optische Tolerantie van het Terugkeerverlies | TOL | 12 | dB | |||
|
Gemiddelde Lanceringsmacht van VAN Zender, elke Steeg |
Poff | -30 | dBm | |||
| Omringd LUF |
≥ 86% bij 19 μm ≤ 30% bij 4,5 μm |
|||||
| Ontvanger | ||||||
| Centrumgolflengte | λC | 840 | 850 | 860 | NM | |
| Datasnelheid, elke Steeg | 26.5625 ± 100 p.p.m. | GBd | ||||
| Modulatieformaat | PAM4 | |||||
| Schadedrempel, elke Steeg | THd | 5 | dBm | 3 | ||
| Het gemiddelde ontvangt Macht, elke Steeg | -7.9 | 4 | dBm | 4 | ||
| Ontvang Macht (OMAouter), elke Steeg | 3 | dBm | ||||
| Ontvangersgevoeligheid | SEN | -6.5 | dBm | 5 | ||
| (OMAouter), elke Steeg | ||||||
| Beklemtoonde Ontvangersgevoeligheid (OMAouter), elke Steeg | SRS | -3 | dBm | 6 | ||
| Ontvangersreflectiecoëfficiënt | Rr | -12 | dB | |||
| LOS beweert | LOSA | -30 | dBm | |||
| LOS DE-beweert | LOSD | -12 | dBm | |||
| LOS Hysterese | LOSH | 0,5 | dB | |||
| Beklemtoonde Voorwaarden voor de Gevoeligheid van de Spanningsontvanger (Nota 7) | ||||||
| Beklemtoonde Oogsluiting voor PAM4 (SECQ), Steeg in Onderzoek |
4 | dB | ||||
| OMAouter van elke Aanvallersteeg | 3 | dBm | ||||
Nota's:
1. De gemiddelde lanceringsmacht, elke steeg (min) is informatief en niet de belangrijkste indicator van signaalsterkte. Een zender met lanceringsmacht onder deze waarde kan niet volgzaam zijn; nochtans, verzekert een waarde boven dit geen naleving.
2. Zelfs als TDECQ < 1="" dB="">
3. De ontvanger zal kunnen, zonder schade, ononderbroken blootstelling aan een optisch inputsignaal tolereren die dit gemiddelde machtsniveau hebben.
4. Het gemiddelde ontvangt macht, is elke steeg (min) informatief en niet de belangrijkste indicator van signaalsterkte. Een ontvangen macht onder deze waarde kan niet volgzaam zijn; nochtans, verzekert een waarde boven dit geen naleving.
5. De ontvangersgevoeligheid OMAouter, elke (maximum) steeg is informatief en voor BER van 2.4x10-4 bepaald.
6. Gemeten met conformiteit voerde het testsignaal bij ontvanger voor BER van 2.4x10-4 in.
7. Deze beproevingsomstandigheden zijn voor het meten van beklemtoonde ontvangersgevoeligheid. Zij zijn geen kenmerken van de ontvanger.
Digitale Kenmerkende Functies
De volgende digitale kenmerkende kenmerken worden bepaald over de normale exploitatievoorwaarden tenzij anders gespecificeerd.
| Parameter | Symbool | Min | Maximum | Eenheden | Nota's |
| De absolute fout van de temperatuurmonitor | DMI_Temp | -3 | 3 | gr.C. | Over het werken temperatuurwaaier |
| De monitor absolute fout van het leveringsvoltage | DMI _VCC | -0.1 | 0,1 | V | Over het volledige werken waaier |
|
Absolute de monitor van de kanaalrx macht fout |
DMI_RX_Ch | -2 | 2 | dB | 1 |
| Kanaal Bias huidige monitor | DMI_Ibias_Ch | -10% | 10% | mA | |
|
Absolute de monitor van de kanaaltx macht fout |
DMI_TX_Ch | -2 | 2 | dB | 1 |
Nota's:
1. wegens metingsnauwkeurigheid van verschillende vezels, zou er een extra +/-1 dB schommeling, of a kunnen zijn +/- 3 dB totale nauwkeurigheid.
