Plaats van herkomst:
Wuhan China
Merknaam:
Springtek
Certificering:
ISO9001 RoHS FCC CE
Modelnummer:
S-pb2532l10-CD

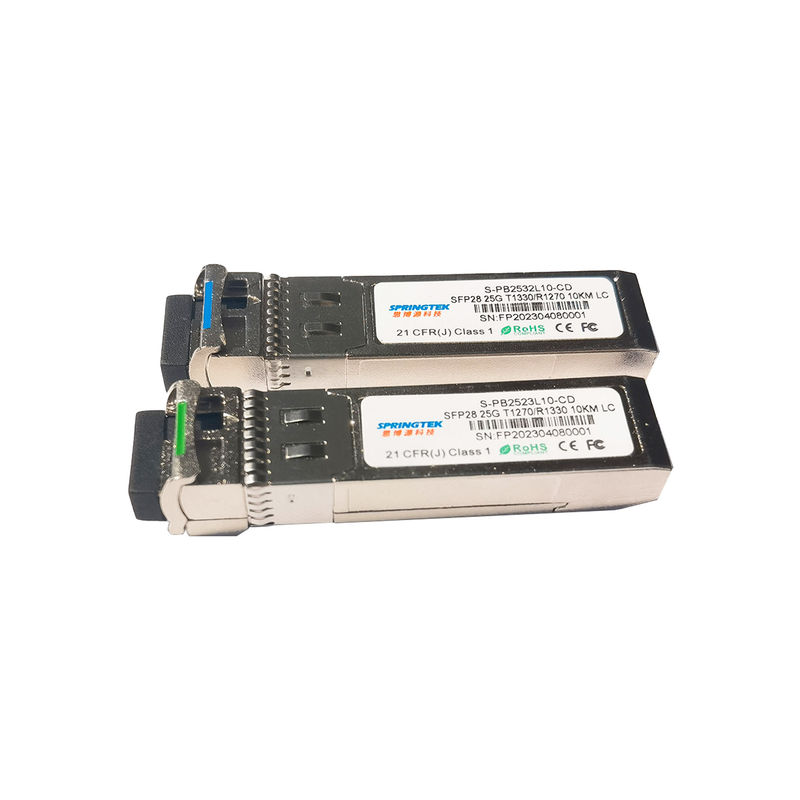

25.78Gbps BIDI SFP28 Tx1330/Rx1270nm 10km Optische Zendontvangermodule
Het opdracht geven van tot informatie
| Artikelnummer | Productomschrijving |
|
S-pb2532l10-CD |
SFP28, BIDI, Tx1330/Rx1270nm, 25.78Gbps, SM, 10km, 0ºC~+70ºC, met DDM |
Beschrijving
De Springteksfp28 BIDI zendontvangers zijn hoge prestaties, rendabele modules ondersteunend datasnelheid van 25.78Gbps en 10km transmissieafstand met SMF.
De zendontvanger bestaat uit drie secties: een DFB-laserzender, een SPELDfotodiode met een trans-impedantievoorversterker wordt geïntegreerd (TIA) en MCU-controleeenheid die.
De zendontvangers zijn compatibel met Multi-Source Overeenkomst van SFP en sff-8472 digitale diagnostiekfuncties.
Eigenschappen
Toepassingen
Absolute Maximumclassificaties
| Parameter | Symbool | Min | Type | Maximum | Eenheid |
| Voedingvoltage | Vcc | -0.5 | 4.5 | V | |
| De Waaier van de opslagtemperatuur | Ts | -40 | +85 | °C | |
| Relatieve Vochtigheid die - werken | RHO | 5 | 85 | % |
Geadviseerde Exploitatievoorwaarden
| Parameter | Symbool | Min | Type | Maximum | Eenheid |
| Waaier van de geval de Werkende Temperatuur | Tc | 0 | +70 | °C | |
| Voedingvoltage | Vcc | 3.14 | 3.3 | 3.47 | V |
| Leveringsstroom | Icc | 600 | mA | ||
| Datasnelheid | BR | - | 25.78 | - | Gbps |
Optische en Elektrokenmerken
| Parameter | Symbool | Min | Typisch | Maximum | Eenheid | Nota's | |
| Zender | |||||||
| Centrumgolflengte | λc | 1320 | 1330 | 1340 | NM | ||
| Spectrale Breedte (- 20dB) | Δλ | 1 | NM | ||||
| De Verhouding van de zij-wijzeafschaffing | SMSR | 30 | - | dB | |||
| Gemiddelde Outputmacht | Steenbolk | -2 | 4 | dBm | 1 | ||
| Uitstervenverhouding | ER | 3.5 | dB | ||||
| Het Verschil van de gegevensinvoerschommeling | VIN | 180 | 850 | mV | 2 | ||
| Input Differentiële Impedantie | ZIN | 90 | 100 | 110 | Ω | ||
| TX maak onbruikbaar | Maak onbruikbaar | 2.0 | Vcc | V | |||
| Laat toe | 0 | 0,8 | V | ||||
| TX fout | Fout | 2.0 | Vcc | V | |||
| Normaal | 0 | 0,8 | V | ||||
| Ontvanger | |||||||
| Centrumgolflengte | λc | 1260 | 1270 | 1280 | NM | ||
| Ontvangersgevoeligheid | -13 | dBm | 3 | ||||
| Ontvangersoverbelasting | 2 | dBm | 3 | ||||
| LOS DE-beweert | LOSD | -15 | dBm | ||||
| LOS beweert | LOSA | -30 | dBm | ||||
| LOS Hysterese | 0,5 | dB | |||||
| De Schommelingsverschil van de gegevensoutput | Vout | 300 | 900 | mV | 4 | ||
| LOS | Hoog | 2.0 | Vcc | V | |||
| Laag | 0,8 | V | |||||
|
Nota's: 1. De optische macht wordt gelanceerd in SMF. 2. PECL-AC-Gekoppeld en geëindigde input, intern. 3. Gemeten met een PRBS 231 - 1 testpatroon @25.78Gps, BER ≤5×10-5. 4. Intern AC-Gekoppeld. |
|||||||
Timing en Elektro
| Parameter | Symbool | Min | Typisch | Maximum | Eenheid |
| Tx maakt ontkent Tijd onbruikbaar | t_on | 2 | Mej. | ||
| Tx maakt beweert Tijd onbruikbaar | t_off | 10 | µs | ||
|
Tijd te initialiseren, het omvatten Het terugstellen van Tx-Fout |
t_init | 300 | Mej. | ||
| De Txfout beweert Tijd | t_fault | 100 | µs | ||
| Tx maakt aan het Terugstellen onbruikbaar | t_reset | 10 | µs | ||
| LOS beweert Tijd | t_loss_on | 100 | µs | ||
| LOS DE-beweert Tijd | t_loss_off | 100 | µs | ||
| Periodiek identiteitskaart-Kloktarief | f_serial_clock | 100 | 400 | KHz | |
| MOD_DEF (Hoog 0:2) - | VH | 2 | Vcc | V | |
| MOD_DEF (Laag 0:2) - | VL | 0,8 | V |
Diagnostiek
| Parameter | Waaier | Eenheid | Nauwkeurigheid | Kaliberbepaling |
| Temperatuur | 0 tot +70 | °C | ±3°C | Intern |
| Voltage | 3,0 tot 3,6 | V | ±3% | Intern |
| Bias Stroom | 0 tot 100 | mA | ±10% | Intern |
| TX macht | 0 tot 6 | dBm | ±3dB | Intern |
| RX macht | -14 tot +2 | dBm | ±3dB | Intern |
