Plaats van herkomst:
Wuhan China
Merknaam:
Springtek
Certificering:
ISO9001 RoHS FCC CE
Modelnummer:
S-q52ap002-c

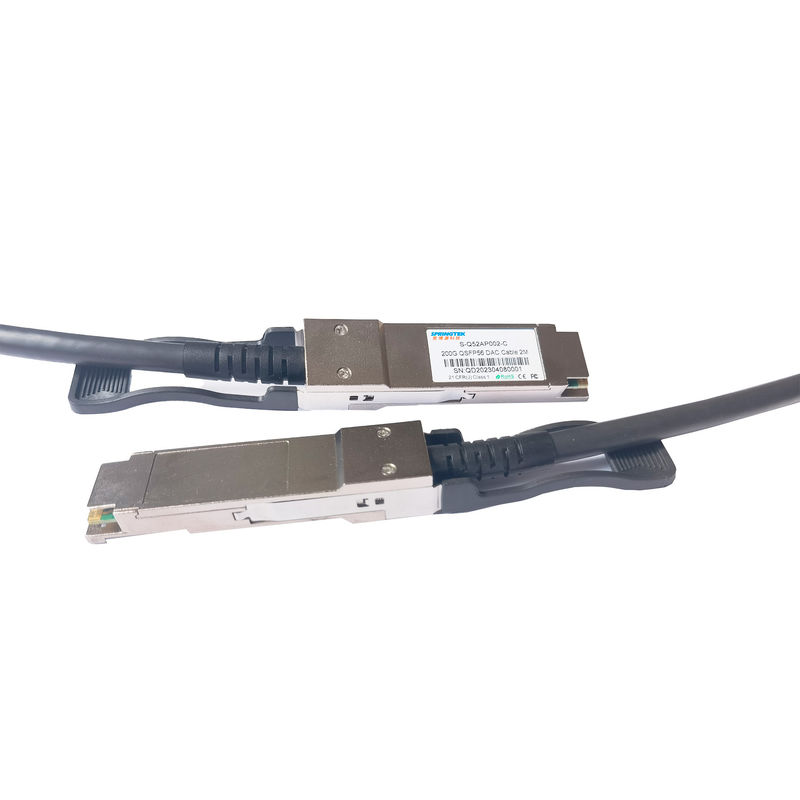

200G QSFP56 aan QSFP56 DAC Cable 2M
Het opdracht geven van tot informatie
| Artikelnummer | Productomschrijving | Vezel Spec. |
|
S-q52ap002-c |
200G QSFP56 DAC Cable 2M |
0~70℃ |
Beschrijving
Van de de kabelassemblage van het Springtek200g QSFP5 versnelt passieve koper eigenschap acht differentiële koperparen, die vier kanalen van de gegevenstransmissie verstrekken bij aan 56Gbps (PAM4) per kanaal, en voldoet aan 200G Ethernet en InfiniBand-vereisten. Beschikbaar in breed belde van draad pand-van 26AWG door 30AWG-dit 200G-van de assemblageeigenschappen van de koperkabel lage de toevoegingsverlies en lage dwarsbespreking.
Springtek 200G QSFP56 gebruikt PAM4-signalen voor transmissie, die het tarief verdubbelt. Nochtans, zijn er strengere eisen ten aanzien van het verlies van de kabeltoevoeging. Voor gedetailleerde die vereisten, voor toepassingen in het datacentrum, het voorzien van een netwerk en de telecommunicatiemarkten worden ontworpen die een hoge snelheid vereisen, betrouwbare kabelassemblage, deelt dit volgende generatieproduct dezelfde het koppelen interface met QSFP+-vormfactor, die tot het maken compatibel met eerdere versies met bestaande QSFP-havens.
Eigenschappen
Toepassingen
Geadviseerde Exploitatievoorwaarden
| Parameter | Symbool | Min | Typisch | Maximum | Eenheid |
| Opslag Omgevingstemperatuur | -40 | +85 | °C | ||
| Werkende Gevaltemperatuur | Tc | 0 | +70 | °C | |
| Voedingvoltage | VCC3 | 3.14 | 3.3 | 3.47 | V |
| Relatieve Vochtigheid (niet-condensatie) | RS | 35 | 60 | % | |
| Voltage op LVTTL-Input | Vilvttl | -0.3 | VCC3 +0,2 | V | |
| Voedingstroom | ICC3 | 15 | mA | ||
| Totale Machtsconsumptie | Pd | 0,05 | W | ||
|
Nota's: 1.Stress of de voorwaarden overschrijden de bovengenoemde waaier kunnen permanente schade aan het apparaat veroorzaken. 2.This is slechts een spanningsclassificatie en de functionele verrichting van het apparaat bij deze of een andere voorwaarden boven die wordt vermeld in de operationele secties van deze specificatie niet toegepast. 3.Exposure aan absolute maximumclassificatie kunnen de voorwaarden voor lange perioden apparatenbetrouwbaarheid beïnvloeden. |
|||||
Hoge snelheidskenmerken
| Parameter | Symbool | Min | Typische al | Maximum | Eenheid | Nota |
| Differentiële Impedantie | RIN, PP | 90 | 110 | Ώ | ||
| Toevoegingsverlies | SDD21 | -16.06 | dB | Bij 13,28 GHz | ||
|
Differentieel Terugkeerverlies |
SDD11 | Zie 1 | dB | Bij 0,05 tot 4,1 GHz | ||
| SDD22 | Zie 2 | dB | Bij 4,1 tot 19 GHz | |||
| Het gemeenschappelijk-wijze aan gemeenschappelijk-wijze verlies van de outputterugkeer | SCC11 |
|
-2 |
dB |
Bij 0,2 tot 19 GHz |
|
| SCC22 | ||||||
|
Verschil aan het verlies van de gemeenschappelijk-wijzeterugkeer |
SCD11 | Zie 3 |
dB |
Bij 0,01 tot 12,89 GHz | ||
| SCD22 | Zie 4 | Bij 12,89 tot 19 GHz | ||||
|
Verschil aan het gemeenschappelijke Verlies van de Wijzeomzetting |
SCD21 |
-10 |
dB |
Bij 0,01 tot 12,89 GHz | ||
| Zie 5 | Bij 12,89 tot 15,7 GHz | |||||
| -6.3 | Bij 15,7 tot 19 GHz |
