Plaats van herkomst:
Wuhan China
Merknaam:
Springtek
Certificering:
ISO9001 RoHS FCC CE
Modelnummer:
S-pp25a010-c

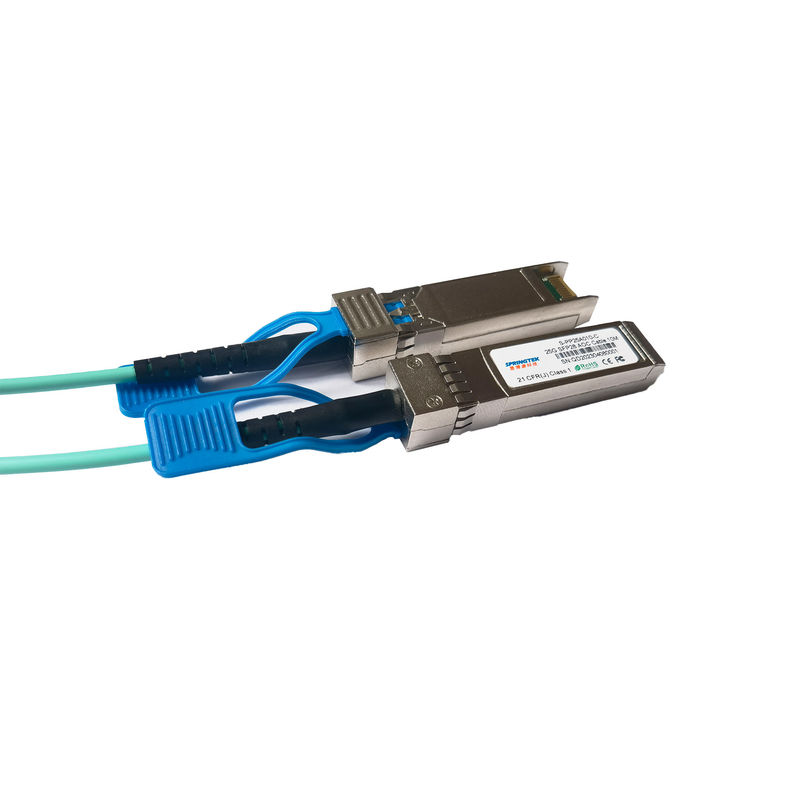

de SFP28 aan SFP28 AOC Kabel 10m van 25G
Het opdracht geven van tot informatie
| Artikelnummer | Productomschrijving | Vezel Spec. |
| S-pp25a010-c | de Kabel 10m van 25G SFP28 AOC | 0~70℃ |
Beschrijving
Zijn de Springteksfp28 Actieve Optische Kabels de assemblage van de direct-bandvezel met SFP28-schakelaars. Zij zijn geschikt voor zeer korte afstanden en bieden een rendabele manier aan om binnen rekken en over aangrenzende rekken te verbinden.
Is de Springteksfp28 Actieve Optische kabellengte tot 70 meters over OM3 MMF of 100 meters over OM4 MMF. Deze module wordt ontworpen om over multimode vezelsystemen te werken gebruikend een nominale golflengte van 850nm.
Eigenschappen
Toepassingen
Standardl
Absolute Maximumclassificaties
| Parameter | Symbool | Min | Maximum | Eenheid |
| Opslagtemperatuur | Ts | -20 | +85 | °C |
| Werkende Gevaltemperatuur | Tc | 0 | 70 | °C |
| Werkende Vochtigheid | Relatieve vochtigheid | 0 | 85 | % |
| Leveringsvoltage | Vcc | -0.3 | 3.6 | V |
|
Nota: De schade kan voorkomen als de zendontvanger aan voorwaarden voorbij de grenzen wordt onderworpen. |
||||
Geadviseerde Exploitatievoorwaarden
| Parameter | Symbool | Min | Typisch | Maximum | Eenheid |
| Werkende Gevaltemperatuur | Tc | 0 | +70 | °C | |
| Leveringsvoltage | Vcc | 3,135 | 3.3 | 3,465 | V |
| Leveringsstroom | Icc | 300 | mA | ||
| Bitrate | BR | 25.78125 | Gbps |
Zender
De volgende elektrokenmerken worden bepaald over het Geadviseerde Werkende Milieu tenzij anders gespecificeerd.
| Parameter | Symbool | Min | Typisch | Maximum | Eenheid | Nota's |
| Overbelastings Differentieel Voltage pk-pk | TP1a | 900 | mV | |||
| Gemeenschappelijk Wijzevoltage (Vcm) | TP1 | -350 | 2850 | mV | 2 | |
| De differentiële Wanverhouding van de Beëindigingsweerstand | TP1 | 10 | % | Bij 1MHz | ||
| Differentieel Terugkeerverlies (SDD11) | TP1 | Zie cei-28g-VSR Vergelijking 13-19 |
dB | |||
| Gemeenschappelijke Wijze aan Differentiële omzetting en de Differentiële omzetting van de toCommonwijze (SDC11, SCD11) | TP1 | Zie cei-28g-VSR Equation13-20 |
dB | |||
Beklemtoonde Inputtest |
TP1a | Zie cei-28g-SR Sectie 13.3.11.2 .1 |
Ontvanger
| Parameter | Symbool | Min | Typisch | Maximum | Eenheid | Nota's |
| Differentieel Voltage, pk-pk | TP4 | 900 | mV | |||
| Gemeenschappelijk Wijzevoltage (Vcm) | TP4 | -350 | 2850 | mV | 2 | |
| Gemeenschappelijk Wijzelawaai, RMS | TP4 | 17.5 | mV | |||
| De differentiële Wanverhouding van de Beëindigingsweerstand | TP4 | 10 | % | Bij 1 Mhz | ||
| Differentieel Terugkeerverlies (SDD22) | TP4 | Zie cei-28g-VSR Equation13-19 |
dB | |||
| Gemeenschappelijke Wijze aan Differentiële omzetting en Verschil in Gemeenschappelijke Wijzeomzetting (SDC22, SCD22) | TP4 | Zie cei-28g-VSR Equation13-21 |
dB | |||
| Het gemeenschappelijke Verlies van de Wijzeterugkeer (SCC22) | TP4 | -2 | dB | 3 | ||
| Overgangstijd, 20 aan 80% | TP4 | 9.5 | ps | |||
| Verticale Oogsluiting (VEC) | TP4 | 5.5 | dB | |||
| Oogbreedte bij waarschijnlijkheid 10-15 (EW15) | TP4 | 0,57 | UI | |||
| Ooghoogte bij waarschijnlijkheid 10-15 (EH15) | TP4 | 228 | mV | |||
| Nota's: 1 per terminal. 2. Vcm wordt geproduceerd door de gastheer. De specificatie omvat gevolgen van het voltage van de grondcompensatie. 3. Van 250MHz aan 30GHz. |
||||||
