Plaats van herkomst:
Wuhan China
Merknaam:
Springtek
Certificering:
ISO9001 RoHS FCC CE
Modelnummer:
S-qs40a010-c
Het opdracht geven van tot informatie
| Artikelnummer | Productomschrijving | Vezel Spec. |
| S-qs40a010-c |
de Kabel 10m van 40G QSFP+ AOC |
0~70℃ |
Beschrijving

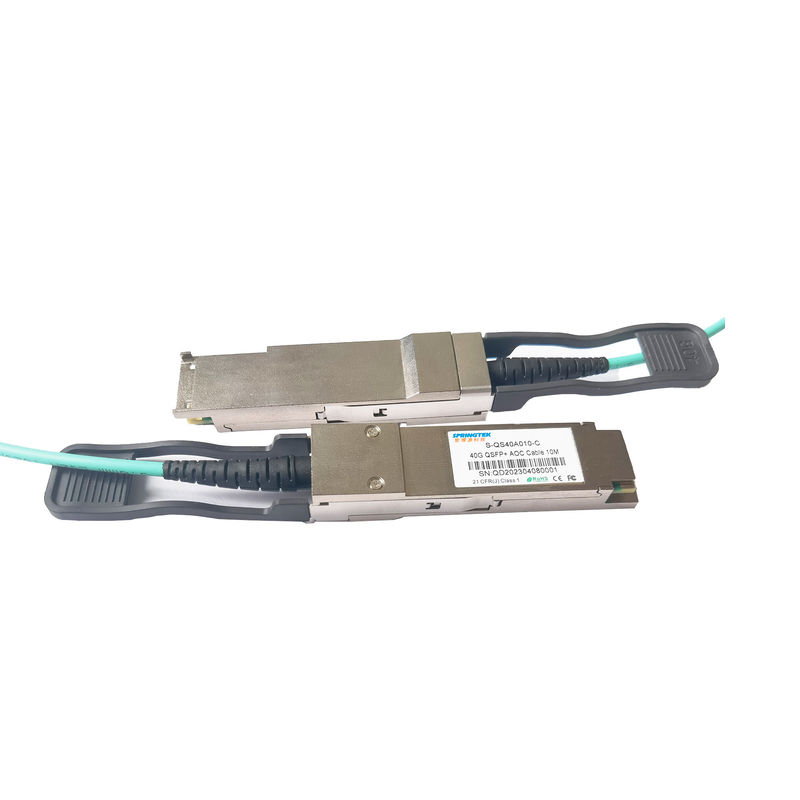

Het Springtek40g QSFP+AOC product is een hoge datasnelheid parallelle actieve optische kabel, om de bandbreedtebeperking van traditionele koperkabel te overwinnen. Springtek 40G QSFP+AOC biedt 4 onafhankelijke kanalen van de gegevenstransmissie en 4 gegevens aan die kanalen via de multimode lintvezels ontvangen, elk geschikt voor 10Gb/s-verrichting. Derhalve kan een geaggregeerde gegevenstarief van 40Gb/s meer dan 100 meters transmissie door dit product worden bereikt, om de ultrasnelle uitwisseling van gegevensverwerkingsgegevens te steunen.
Het Springtekproduct wordt ontworpen met vormfactor, optische/elektroverbinding volgens de Multi-Source Overeenkomst van QSFP+ (MSA). Het is ontworpen om de ruwste externe exploitatievoorwaarden met inbegrip van temperatuur, vochtigheid en EMI interferentie te ontmoeten.
Eigenschappen
Toepassingen
Standardl
Absolute Maximumclassificaties
| Parameter | Symbool | Min | Maximum | Eenheid |
| Opslag Omgevingstemperatuur | TSTG | -40 | 85 | ℃ |
| Werkende Gevaltemperatuur | Tc | 0 | 70 | ℃ |
| Werkende Vochtigheid | HO | 5 | 85 | % |
| Voedingvoltage | Vcc | 0 | +3.6 | V |
Geadviseerde Exploitatievoorwaarden
| Parameter | Symbool | Min | Typisch | Maximum | Eenheid |
| Voedingvoltage | Vcc | 3.13 | 3.3 | 3.47 | V |
| Hoge het Voltage van de controleinput | 2 | VCC | V | ||
| Lage het Voltage van de controleinput | 0 | 0,8 | V | ||
| Datasnelheid, elke Steeg | 10.3125 | 11.2 | Gbps |
Zender
| Parameter | Symbool | Min | Typisch | Maximum | Eenheid | Nota's |
|
Kies Gebeëindigde Input VoltageTolerance uit |
-0.3 | 4 | V | |||
|
AC Gemeenschappelijke het Voltagetolerantie van de Wijzeinput |
15 | mV | RMS | |||
|
Differentiële de Schommelingsdrempel van het Inputvoltage |
50 | mVpp |
LOSA Drempel |
|||
| De differentiële Schommeling van het Inputvoltage | Vin, pp | 180 | 1200 | mVpp | ||
| Differentiële Inputimpedantie | Zin | 90 | 100 | 110 | Ohm | |
|
Kies de Gebeëindigde Tolerantie van het Inputvoltage uit |
-0.3 | 4 | V | |||
| Differentiële Input s-Parameter | SDD11 | < -12=""> | dB | 0.01-4.1GHz | ||
| < -6=""> | dB | 4.1-11.1GHz | ||||
|
Weerspiegeld Verschil aan Gemeenschappelijke Wijzeomzetting |
SCD11 | -10 | dB | 0.01-11.1GHz | ||
Ontvanger
| Parameter | Symbool | Min | Typisch | Maximum | Eenheid | Nota's |
| Kies Gebeëindigd Outputvoltage uit | -0.3 | 4 | V | |||
|
AC het Gemeenschappelijke Voltage van de Wijzeoutput |
7.5 | mV | RMS | |||
|
De differentiële Schommeling van het Outputvoltage |
Vout, pp | 400 | 800 | mVpp | ||
| Differentiële Outputimpedantie | Zout | 90 | 100 | 110 | Ohm | |
|
Differentiële Output s-Parameter |
SDD22 | < -12=""> | dB | 0.01-4.1GHz | ||
| < -6=""> | dB | 4.1-11.1GHz | ||||
|
Gemeenschappelijke de Bezinningscoëfficiënt van de Wijzeoutput |
SCC22 | < -7=""> | dB | 0.01-2.5GHz | ||
| -3 | dB | 2.5-11.1GHz | ||||
| Totale Jitter | 0,38 | UI | ||||
| Deterministische Jitter | 0,64 | UI | ||||
