Plaats van herkomst:
Wuhan China
Merknaam:
Springtek
Certificering:
ISO9001 RoHS FCC CE
Modelnummer:
S-qp1aa010-c

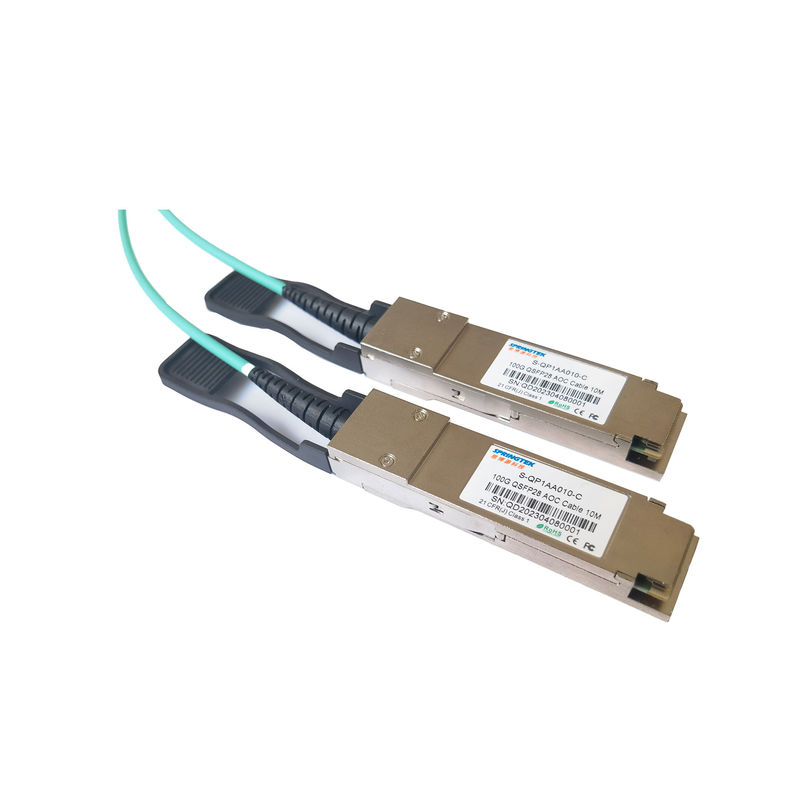

de QSFP28 aan QSFP28 AOC Kabel 10m van 100G
Het opdracht geven van tot informatie
| Artikelnummer | Productomschrijving | Vezel Spec. |
| S-qp1aa010-c | de Kabel 10m van 100G QSFP28 AOC | 0~70℃ |
Beschrijving
Dit product is een vier-Kanaal, Pluggable, Parallelle Vezeloptische QSFP8 AOC voor 100 Gigabit Ethernet, de Toepassingen van Infiniband EDR. Deze zendontvanger is een hoge prestatiesmodule voor multi-lane datacommunicatie op korte termijn en verbindt toepassingen onderling. Het integreert vier gegevensstegen in elke richting met 100Gbps-bandbreedte.
Is de Springtek100g QSFP28 Actieve Optische kabellengte tot 70 meters over OM3 MMF of 100 meters over OM4 MMF. Deze modules worden ontworpen om over multimode vezelsystemen te werken gebruikend een nominale golflengte van 850nm. De elektrointerface gebruikt een het type van 38 contactrand schakelaar.
Eigenschappen
Toepassingen
Standardl
Absolute Maximumclassificaties
Men moet opmerken dat de verrichting meer dan om het even welke individuele absolute maximumclassificaties permanente schade aan deze module zou kunnen veroorzaken.
| Parameter | Symbool | Min | Maximum | Eenheid |
| Opslag Omgevingstemperatuur | TSTG | -40 | 85 | ℃ |
| Werkende Gevaltemperatuur | Tc | 0 | 70 | ℃ |
| Werkende Vochtigheid | HO | 5 | 85 | % |
| Voedingvoltage | Vcc | 0 | +3.6 | V |
Geadviseerde Exploitatievoorwaarden
Het geadviseerde Werkende Milieu specificeert parameters waarvoor de elektro en optische kenmerken tenzij anders vermeld houden.
| Parameter | Symbool | Min | Typisch | Maximum | Eenheden | Nota's |
| Werkend Geval Temperatuur |
TC | 0 | 25 | 70 | °C | |
| Voedingvoltage | Vcc | 3,135 | 3.3 | 3,465 | V | |
| Datasnelheid, elke Steeg | 25.78125 | Gb/s | ||||
| Gegevens Rate Accuracy | -100 | 100 | p.p.m. | |||
| Hoge het Voltage van de controleinput | 2 | Vcc | V | |||
| Lage het Voltage van de controleinput | 0 | 0,8 | V |
Zender
| Parameter | Symbool | Min | Typisch | Maximum | Eenheid | Nota's |
| Overbelastings Differentieel Voltage pk-pk |
TP1a | 900 | mV | |||
| Gemeenschappelijk Wijzevoltage (Vcm) | TP1 | -350 | 2850 | mV | 2 | |
| Differentiële Beëindiging Weerstandswanverhouding |
TP1 | 10 | % | Bij 1MHz | ||
| Differentieel Terugkeerverlies (SDD11) |
TP1 | Zie cei-28g-VSR Vergelijking 13-19 |
dB | |||
| Gemeenschappelijke Wijze aan Verschil omzetting en Verschil aan Gemeenschappelijke Wijzeomzetting (SDC11, SCD11) |
TP1 | Zie CEI- 28g-VSR Vergelijking 13-20 |
dB | |||
Beklemtoonde Inputtest |
TP1a | Zie Sectie cei-28g-VSR 13.3.11.2 .1 |
Ontvanger
| Parameter | Symbool | Min | Typisch | Maximum | Eenheid | Nota's |
| Differentieel Voltage, pk-pk | TP4 | 900 | mV | |||
| Gemeenschappelijk Wijzevoltage (Vcm) | TP4 | -350 | 2850 | mV | 2 | |
| Gemeenschappelijk Wijzelawaai, RMS | TP4 | 17.5 | mV | |||
| Differentiële Beëindiging Weerstandswanverhouding |
TP4 | 10 | % | Bij 1 Mhz | ||
| Differentieel Terugkeerverlies (SDD22) |
TP4 | Zie cei-28g-VSR Vergelijking 13-19 |
dB | |||
| Gemeenschappelijke Wijze aan Verschil omzetting en Verschil aan Gemeenschappelijke Wijzeomzetting (SDC22, SCD22) |
TP4 | Zie cei-28g-VSR Vergelijking 13-21 |
dB | |||
| Het gemeenschappelijke Verlies van de Wijzeterugkeer (SCC22) |
TP4 | -2 | dB | 3 | ||
| Overgangstijd, 20 aan 80% | TP4 | 9.5 | ps | |||
| Verticale Oogsluiting (VEC) | TP4 | 5.5 | dB | |||
| Oogbreedte bij waarschijnlijkheid 10-15 (EW15) |
TP4 | 0,57 | UI | |||
| Ooghoogte bij robability 10-15 (EH15) |
TP4 | 228 | mV | |||
| Nota's: 1. Per terminal. 2. Vcm wordt geproduceerd door de gastheer. De specificatie omvat gevolgen van het voltage van de grondcompensatie. 3. Van 250MHz aan 30GHz |
||||||
